Ảnh hưởng của chất lượng hình ảnh Solidworks lên kích thước files

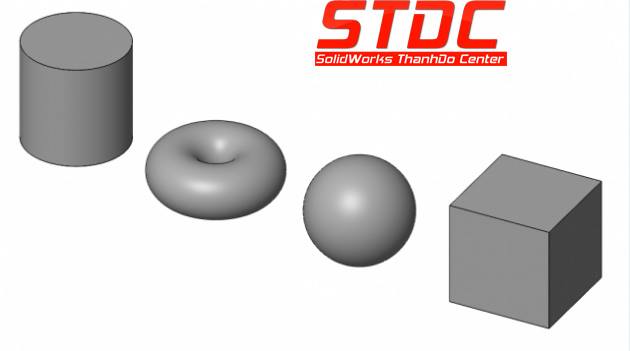

Một trong những điều thú vị mà tôi sẽ nói đến trong bài viết dưới đây là ảnh hưởng đến việc cài đặt chất lượng hình ảnh SOLIDWORKS lên kích thước Files. Để các bạn hiểu rõ hơn về vấn đề này, tôi sẽ lấy một ví dụ xem xét 4 hình dạng cơ bản: Hình lập phương, hình trụ, hình cầu và hình xuyến.

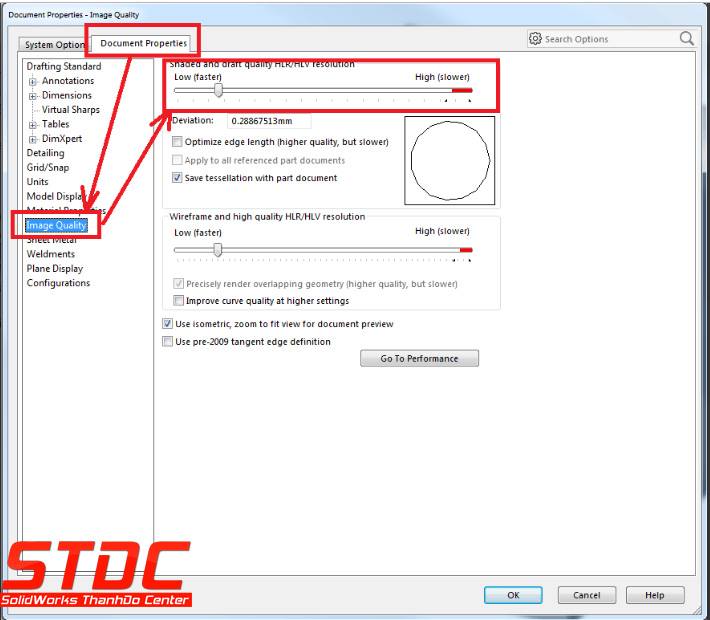

Để điều chỉnh chất lượng hình ảnh tôi chọn Tools > Options, sau đó nhấp vào tab Document Properties, chọn Image Quality từ danh sách ở bên trái. Sau đó, tôi điều chỉnh thanh trượt chất lượng hình ảnh về vị trí mặc định và lưu 4 hình dạng cơ bản thanh 4 files khác nhau.
Sau đó, tôi điều chỉnh thanh trượt chất lượng hình ảnh sang trái để thiết lập chất lượng thấp nhất, xây dựng lại mô hình,lưu và ghi lại kích thước files

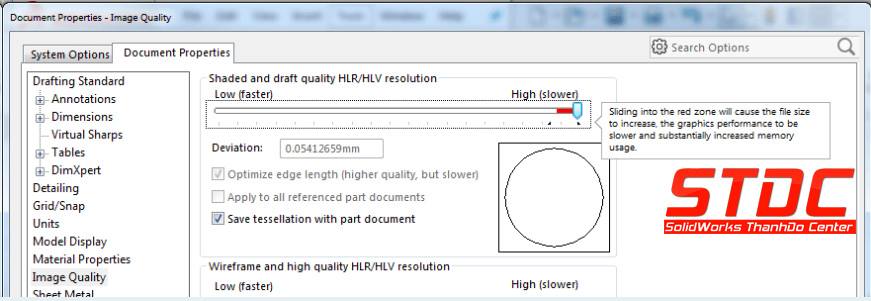

Chất lượng hình ảnh thấpTiếp theo, tôi tiếp tục điều chỉnh thanh trượt vào màu đỏ bên phải để thiết lập vị trí cao nhất, xây dựng lại mô hình, lưu và ghi lại kích thước files.

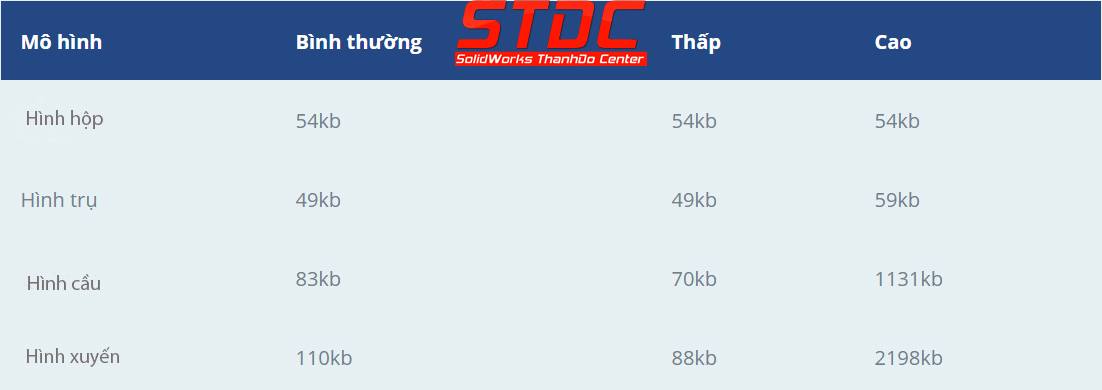

Đây là kết quả kích thước các files Soldworks
Tôi nhận thấy rằng trên khối lập phương chỉ có bề mặt phẳng, kích thước tệp hoàn toàn không bị ảnh hưởng bởi cài đặt Image Quality.Biên dạng nhiều hình dạng cong hơn, chẳng hạn như hình xuyến hoặc hình cầu, có một tác động đáng kể đến kích thước tệp ( lớn hơn khoảng 13-20 lần).Nguyên nhân có sự khác biệt này là do số lượng hình tam giác cần thiết để tạo ra các bề mặt. Khối lập phương yêu cầu 12 hình tam giác (2 mỗi mặt), bất kể chất lượng hình ảnh.
Nếu bạn tạo ra một hình cầu từ hình tam giác, thiết lập chất lượng tạo ra sự khác biệt lớn giữa mức thấp (nơi bạn có thể có 20 hình tam giác) hoặc thiết lập cao hơn (với hàng nghìn hình tam giác tạo thành một hình cầu gần hoàn hảo). Tam giác này là thứ gây ra kích thước tệp quá lớn, nhưng có một cách để bỏ qua hiệu ứng này đối với kích thước tệp.

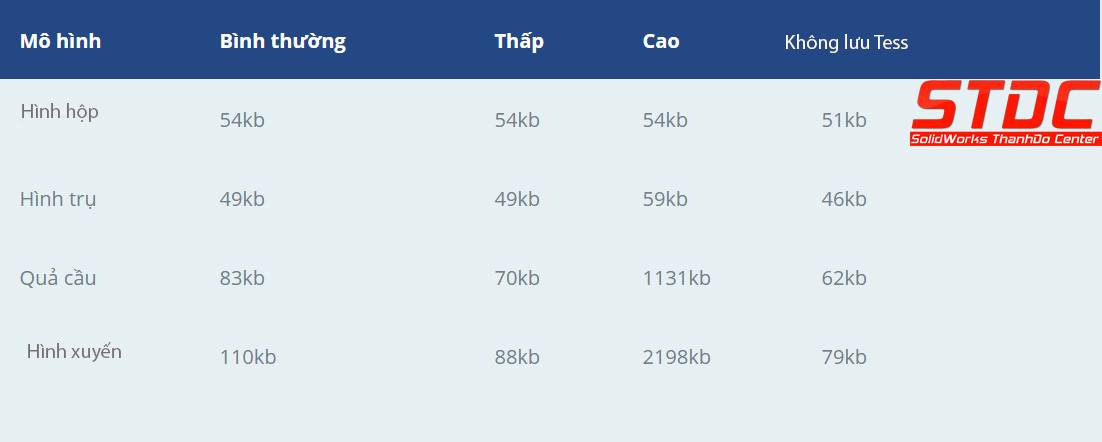

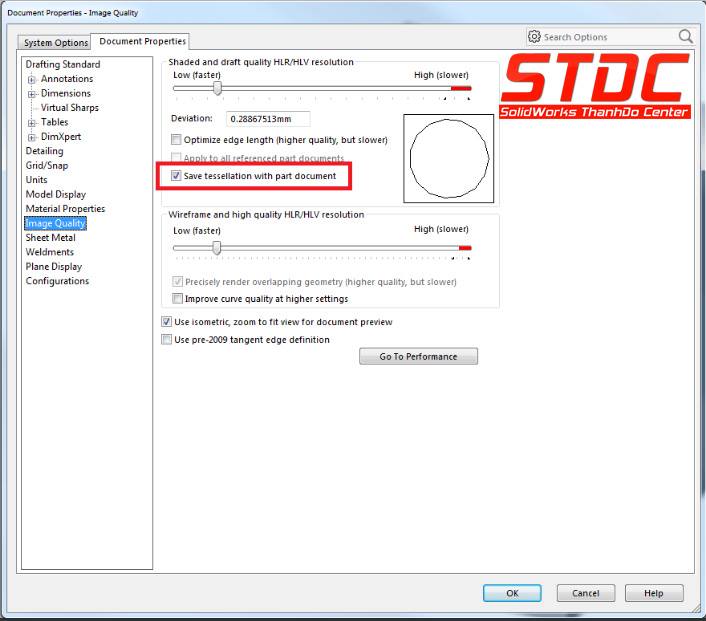

Nếu bạn bỏ chọn hộp kiểm “Save tessellation with part document” thì thanh trượt chất lượng hình ảnh sẽ không ảnh hưởng đến kích thước tệp. Đây là kết quả:
