Bảng kê vật liệu BOM Solidworks – Cách liên kết và phá liên kết thuộc tính chi tiết

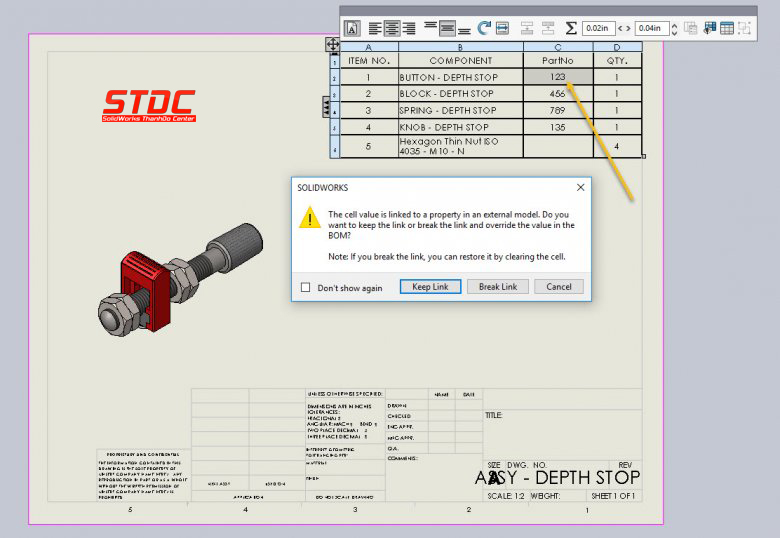

Solidworks Bill of Materials hay Solidworks BOM (bảng kê vật liệu) bao gồm các cột được liên kết với thuộc tính tùy chỉnh trong các mô hình. Do đó, các thay đổi đối với thuộc tính tùy chỉnh trong mô hình sẽ cập nhật BOM bản vẽ. Mỗi ô được liên kết với thuộc tính của thành phần đó. Tuy nhiên, nếu bạn kích đúp vào một ô trong BOM, bạn có một tùy chọn để giữ liên kết hoặc liên kết ngắt.

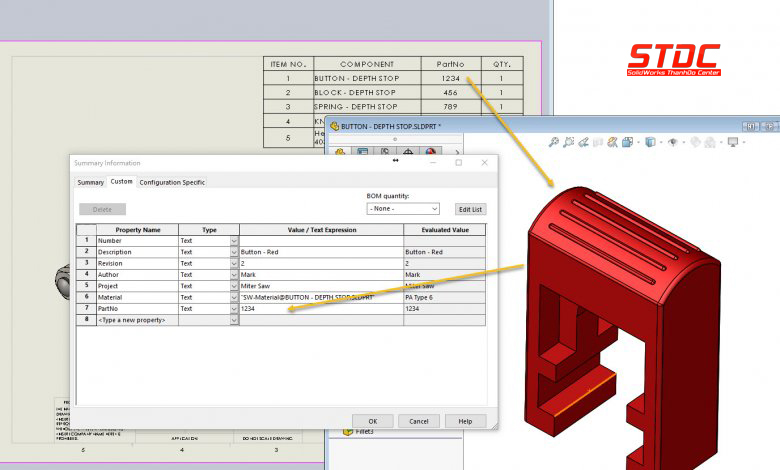

SOLIDWORKS BOM: Keep Link (Giữ liên kết)
Nếu bạn chọn ‘Keep Link’, nó sẽ duy trì liên kết đến thuộc tính tùy chỉnh của mô hình. Bạn có thể thay đổi giá trị trong ô BOM và nó sẽ cập nhật Thuộc tính tùy chỉnh tương ứng trong thành phần. Các bản cập nhật đi theo cả hai cách và vẫn được liên kết.

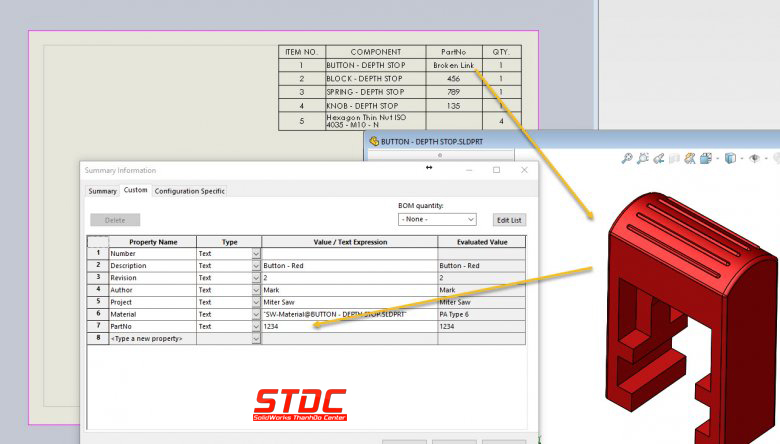

SOLIDWORKS BOM: Break Link (Phá liên kết)
Tuy nhiên, nếu bạn chọn “Break Link”, ô này không còn được liên kết với Thuộc tính tùy chỉnh nữa. Bạn hiện đang nhập giá trị theo cách thủ công. Điều này sẽ không cập nhật thuộc tính tùy chỉnh của thành phần tương ứng và tương tự như vậy nó sẽ không cập nhật từ bất kỳ thay đổi nào trên phần cuối của thành phần.
Để liên kết lại một ô đã bị hỏng, hãy nhấp đúp vào ô để chỉnh sửa và xóa tất cả văn bản. Khi đó,ô sẽ tự động liên kết lại và hiển thị thuộc tính tùy chỉnh của thành phần.
