Bend Allowance là gì?
Bend Allowance(BA) – Giới hạn uốn cong là chiều dài cung uốn cong được đo dọc theo trục trung tính của vật liệu.Khi kim loại tấm được đưa vào quá trình uốn, kim loại xung quanh vị trí uốn bị biến dạng và kéo dài. Khi đó, kích thước tổng chiều dài sẽ tăng lên một lượng nhỏ. Tương tự, khi chúng ta muốn khai triển một tấm phẳng bạn phải trừ đi phần kích thước biến dạng đó để có một kích thước phẳng chính xác. Bend Allowance được định nghĩa là vật liệu bạn sẽ phải thêm vào chiều dài ban đầu của tấm phẳng để đạt được kích thước chiều dài của chi tiết tạo thành. Vì chiều dài của trục trung tính là không thay đổi trong quá trình uốn, vậy nên với chi tiết có cùng vật liệu, cùng chiều dày và cùng bán kính uốn thì giá trị BA là không thay đổi.
L = l1 + l2 +BA (*)

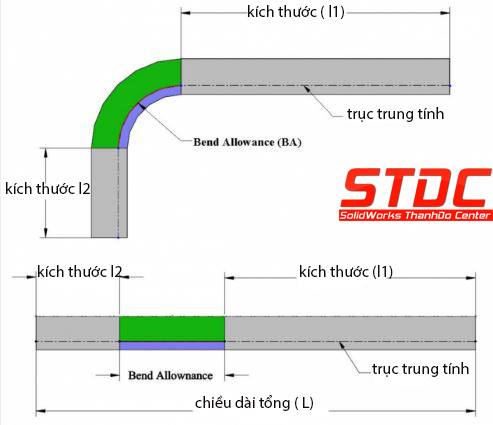

BA trong kim loại tấm
Bend Deduction là gì?
Bend Deduction (BD) được định nghĩa là vật liệu bạn sẽ loại bỏ khỏi tổng chiều dài các mặt bích tới tấm phẳng, chiều dài mặt bích luôn được đo tới đỉnh của bán kính uốn. Tương tự như Bend Allowance, giá trị BD sẽ không thay đổi khi chi tiết có cùng chiều dày, vật liệu và bán kính uốn.
L = l3 + l4 – BD (**)
Mối liên hệ giữa Bend Allowance và Bend Deduction
Từ công thức (*), (**) ta có mối quan hệ giữa BA, BD như sau:
l3 + l4 – BD = l1 + l2 +BA
= l3 – OSSB + l4 – OSSB + BA
=> BD = 2 * OSSB – BA

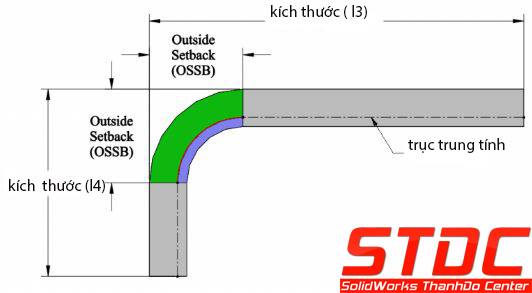

OSSB trong khi uốn kim loại tấm

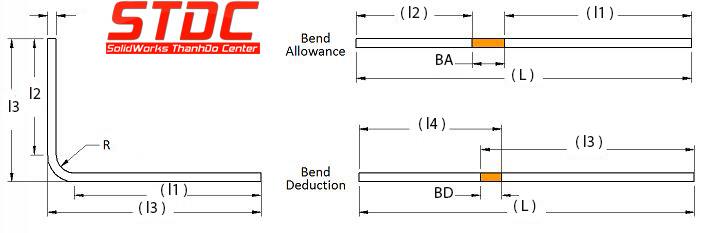

BA – BD có liên quan chặt chẽ với nhau
