Cách tạo cấu hình trong Solidworks

Cấu hình (Configurations) trong Solidworks là một cách tuyệt vời để biểu diễn nhiều biến thể của một chi tiết /bản vẽ lắp ráp trong một tệp duy nhất. Sử dụng cấu hình cũng giúp quản lý tệp của bạn. Ví dụ, hãy xem xét một bu lông chuẩn. Nó có kích thước khác nhau cho đường kính, đầu bu lông, chiều dài… Thông thường, một bu lông tiêu chuẩn có hàng trăm biến thể khác nhau. Bây giờ hãy tưởng tượng nếu bạn cần có một tệp riêng biệt cho mỗi biến thể này. Như vậy bạn cần có hàng trăm tệp, việc quản lý tất cả những tập tin này sẽ là một cơn ác mộng. Nhưng nhờ vào các cấu hình trong Solidworks, bạn có thể tạo tất cả các biến thể đó trong một tệp duy nhất và sửa đổi / thay đổi nhiều biến thể chỉ với vài cú nhấp chuột.

Cấu hình nội suy(Derived Configuration) trong Solidworks là gì?

Cấu hình nội suy cho phép bạn tạo ra một mối quan hệ cha-con trong một cấu hình. Bạn có thể nhận thấy rằng trong một số trường hợp Solidworks tạo ra các cấu hình nội suy một cách tự động. Ví dụ như các trường hợp sau:

• Bản vẽ phân rã của một bản lắp ráp,
• Hiển thị hình trải tấm của phần kim loại tấm,
• Hiển thị phần gia công mối hàn của chi tiết,
• Được sử dụng để tạo cấu hình nhanh.

Tạo Cấu hình nội suy

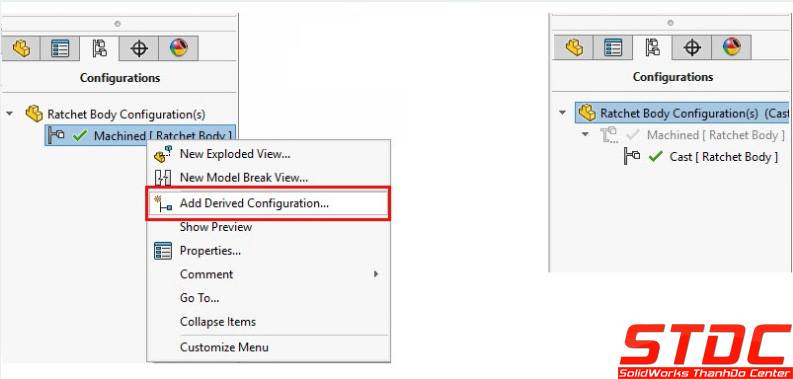

Một cấu hình nội suy có thể được tạo theo cách thủ công. Để tạo thủ công cấu hình nội suy hãy nhấp chuột phải vào Configuration và chọn “Add Derived Configuarftion”. Sau đó thiết lập các tùy chọn trong PropertyManager và nhấn OK. Derived Configuarftion được thêm vào ConfigurationManager bên dưới cấu hình cha mẹ (parent configuration). Bạn cũng có thể thêm cấu hình nội suy bằng cách sử dụng hộp thoại “ Modify Configurations“( Sửa đổi cấu hình) hoặc “Design Table” (Bảng thiết kế).

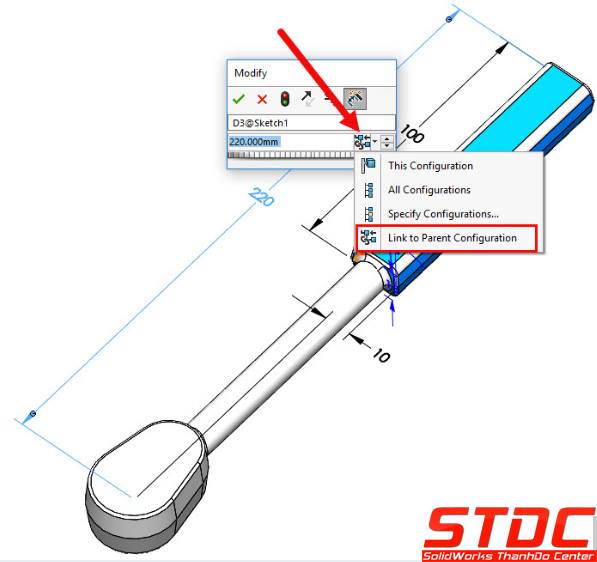

Theo mặc định, tất cả các tham số trong cấu hình con(child configuration) được liên kết với cấu hình cha mẹ. Bạn có thể kiểm tra điều đó bằng cách kích hoạt cấu hình nội suy và sau đó cố gắng chỉnh sửa kích thước. Như bạn thấy trong hộp thoại Modify “Link to parent configuration” được chọn theo mặc định.

Ghi đè cấu hình nội suy

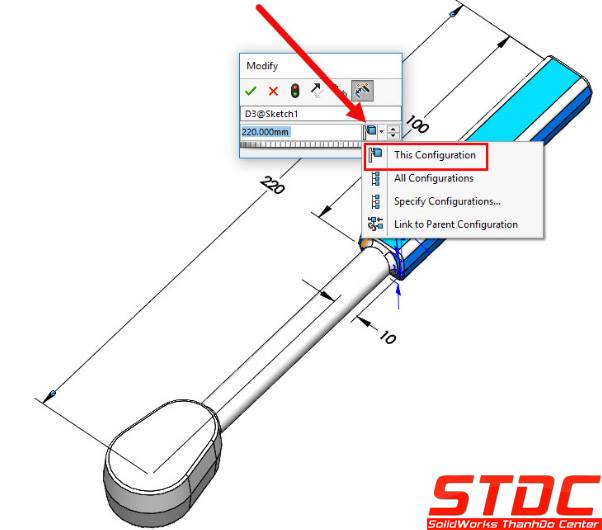

Bạn có thể ghi đè lên bất kỳ tham số có thể nào trong cấu hình nội suy để tham số không còn được liên kết với cấu hình cha mẹ. Chỉ cần kích hoạt cấu hình nội suy và chỉnh sửa tham số. Sau đó từ hộp thả xuống, chọn “This configuration”. Bây giờ tham số không còn được liên kết với parent configuration nữa và nếu bạn thay đổi tham số trong cấu hình cha mẹ, nó sẽ không truyền nó đến cấu hình nội suy nữa.
