Cách tạo thành cuộn kim loại và cách trải phẳng nó
Trong thực tế để làm ra một cuộn kim loại trên Solidworks có nhiều cách khác nhau. Ví dụ ở đây, tôi có thể tạo ra một cuộn tôn để phục vụ cho việc uốn gấp chi tiết, cũng như có thể trải phẳng cuộn tôn bằng công cụ Sheet metal

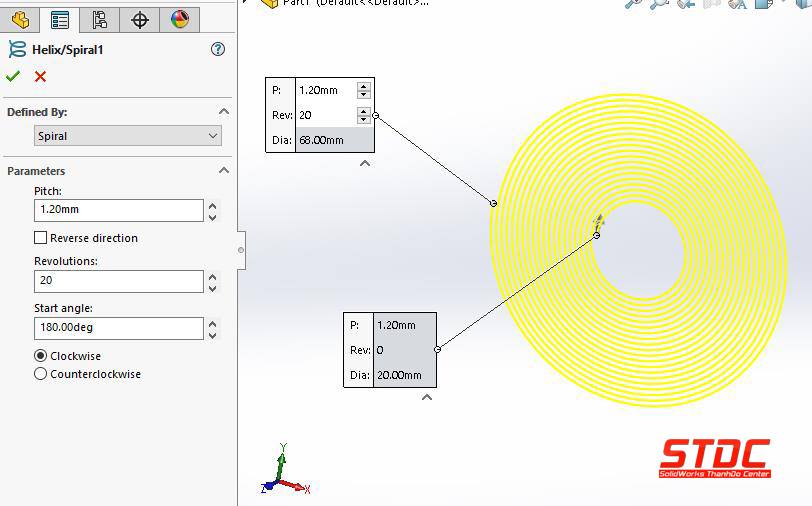

Bước đầu tiên, bạn phải tạo thành phần xoắn ốc mong muốn, ở đó thể hiện số vòng cuộn của tôn. Ở ví dụ dưới đây số vòng trên cuộn tôn của tôi là 20

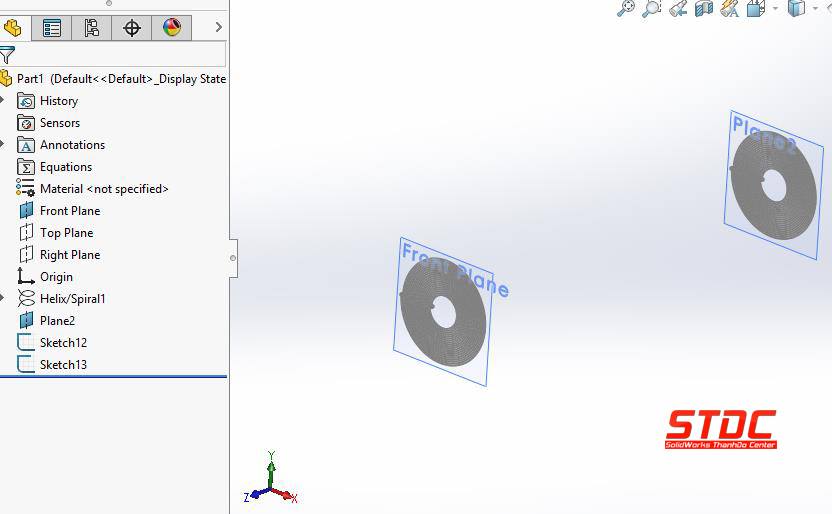

Bước tiếp theo bạn cần làm là tạo ra 2 bản phác thảo khác nhau, mỗi bản sẽ chứa một bản sao của hình xoắn ốc và khoảng cách giữa các bản phác thảo này sẽ là độ rộng của cuộn tôn

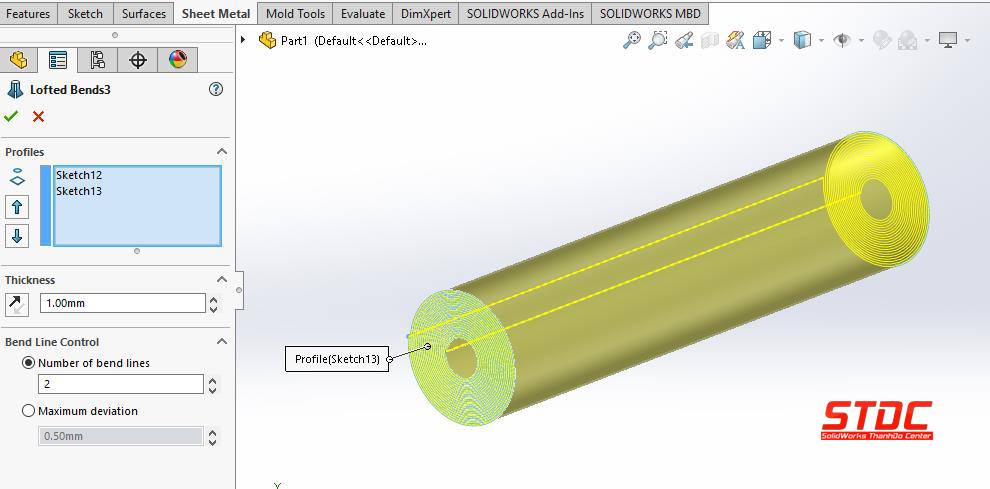

Cuối cùng, sử dụng lệnh Lofted Bend trong công cụ Sheet metal để hoàn thành cuộn tôn. Và đây là kết quả đạt được:

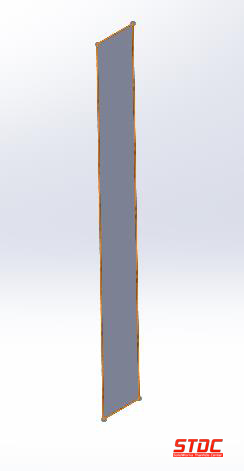

Bạn hoàn toàn có thể trải phẳng cuộn tôn như với những kim loại tấm thông thường
Video Cách tạo cuộn kim loại và trải phẳng chi tiết :
