Ví dụ ở đây, chúng ta cần lắp ráp bu lông trong các lỗ uốn cong này, nhưng vì các lỗ không còn là hình trụ nên chúng ta không thể sử dụng bề mặt của chúng để ràng buộc đồng tâm được nữa và chúng không có trục để sử dụng ràng buộc trùng nhau.

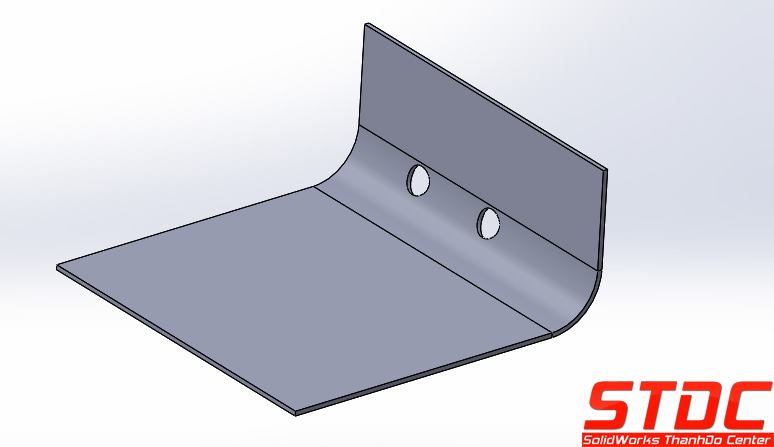

Lỗ bị uốn cong trong chi tiết kim loại dạng tấm
Trong thực tế, sau khi khoan hoặc tạo lỗ trên tấm kim loại, vật liệu được uốn chính xác tại vị trí đó, sau khi uốn kết quả là các lỗ không còn hình trụ. Khi chúng ta lắp bu lông hoặc các chốt vào vị trí các lỗ đó, sẽ không có bề mặt hoặc trục nào có thể được sử dụng làm đối tượng lắp ráp.
Các bước dưới đây được thực hiện để tạo trục của một lỗ đã bị uốn cong trong môi trường Sheet Metal:

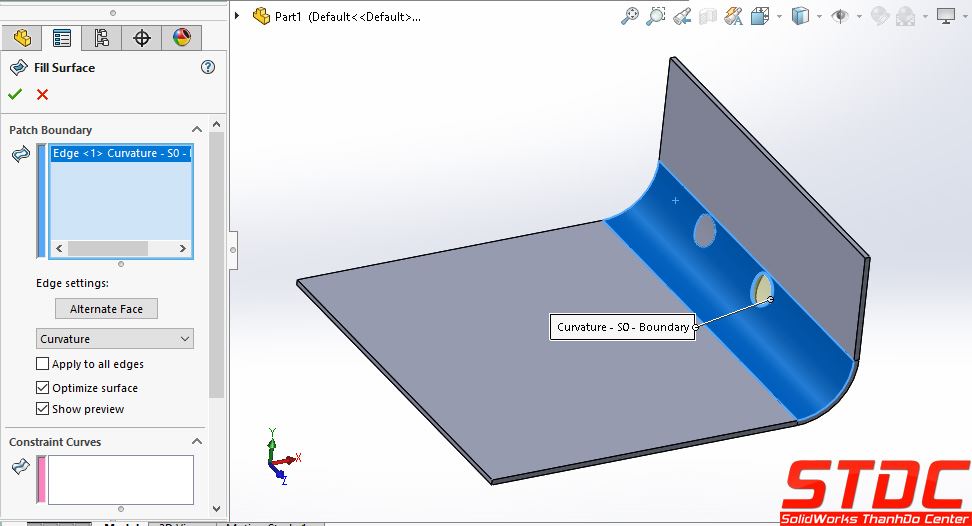

Trước tiên tạo một bề Fill Surface, sử dụng cạnh của lỗ làm ranh giới. Trong phần cài đặt Edge chọn Curvature.
Tạo bề mặt Fill Surface

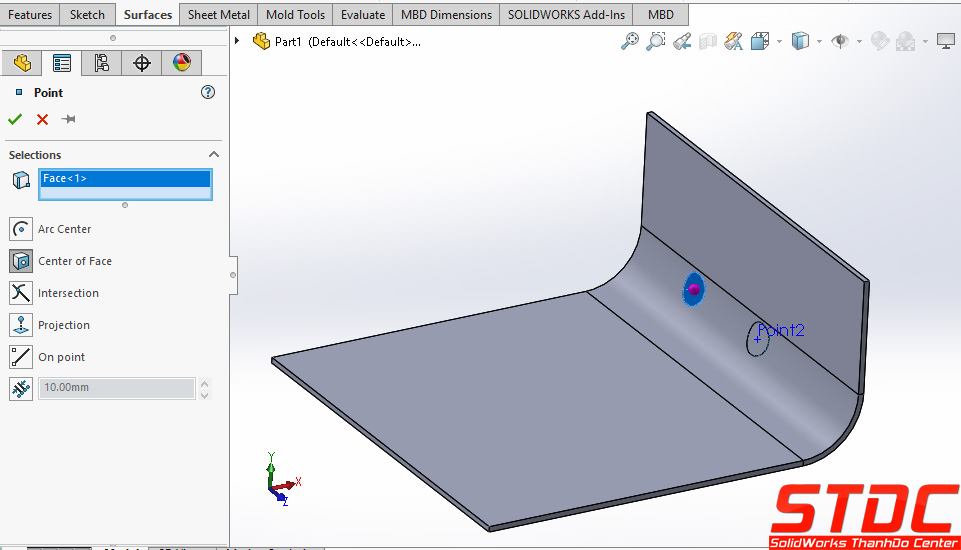

Tìm tâm của bề mặt này bằng cách sử dụng Reference Geometry Point.
Xác định tâm của bề mặt Fill Surface

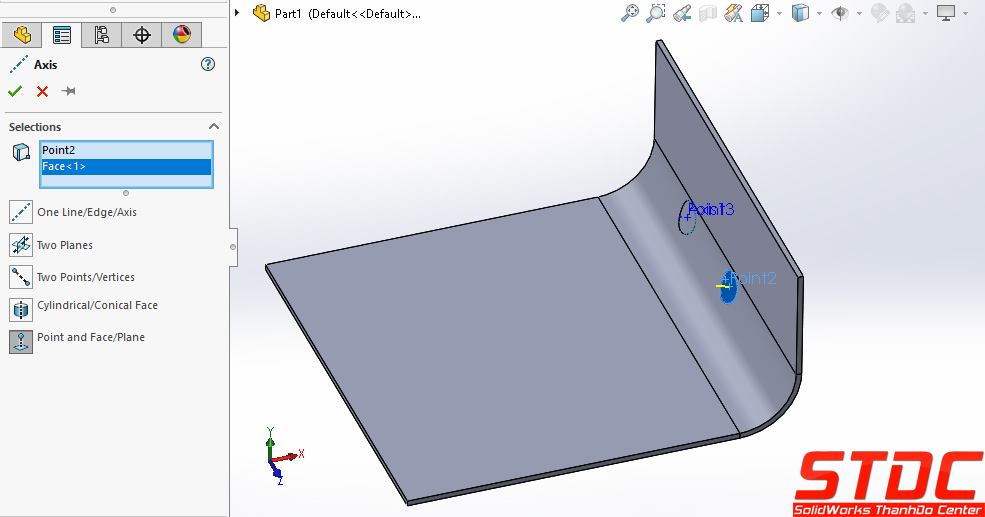

Tạo một trục làm việc trùng với điểm và có phương vuông góc với bề mặt Fill Surface.
Tạo trục đi qua điểm tâm và có phương vuông góc với bề mặt Fill Surface

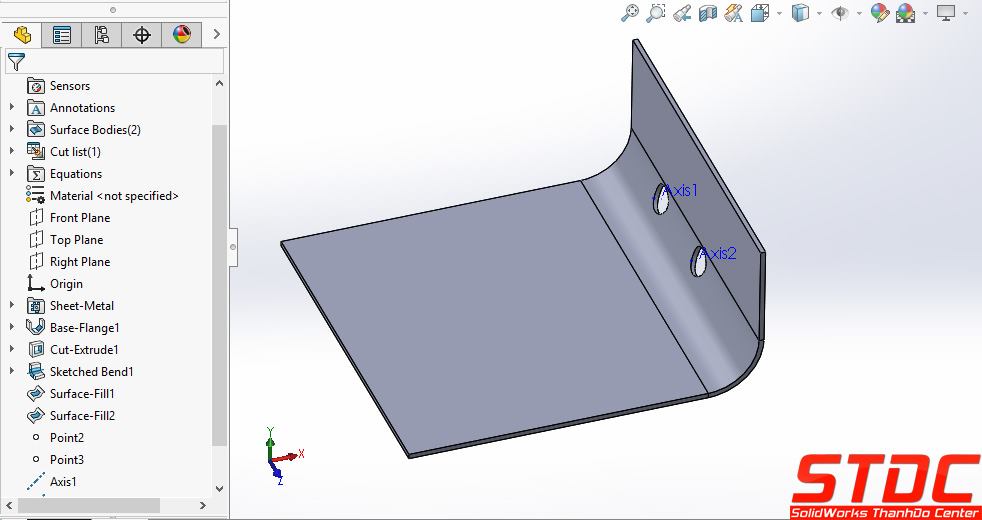

Khi trục được tạo, bạn có thể ẩn bề mặt Fill Surface.
Sau khi tạo trục có thể ẩn các bề mặt Fill Surface
Video hướng dẫn Cách tạo trục làm việc của lỗ bị uốn cong:
