Tạo một chi tiết kim loại tấm có biên dạng hình nón kim trong Solidworks có vẻ như là một nhiệm vụ phức tạp, Ví dụ dưới đây tôi sẽ cung cấp cho bạn quy trình làm việc đơn giản và chính xác.

Trước tiên, tôi tạo bản Sketch trên mặt phẳng  Top plane. Chúng ta có thể vẽ một hình cung tròn với kích thước bán kính (hoặc đường kính) cộng với kích thước khoảng hở, sau đó chúng ta có thể thoát bản phác thảo này và chuyển sang một bản Sketch khác.

Mẹo : Bạn có thể tạo Mặt phẳng mới một cách nhanh chóng bằng cách chọn Mặt phẳng trên cùng, giữ ctrl và kéo xuống. Đây là một phím tắt để tạo một mặt phẳng song song. Điều duy nhất còn lại phải làm là nhập kích thước khoảng cách.

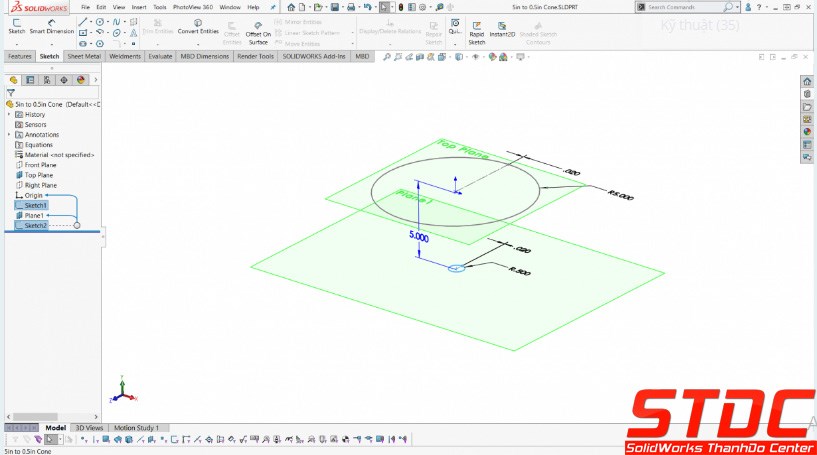

Tạo các Sketch trên các mặt phẳng khác nhau

Sau khi tạo mặt phẳng, chúng ta có thể vẽ biên dạng thứ hai. Ở đây, để đơn giản tôi vẽ một một vòng cung nhỏ hơn, các bạn hoàn toàn có thể tạo các biên dạng phức tạp và không giống nhau. Với bản Sketch thứ hai được vẽ, sau đó chúng ta có thể tạo hình dạng hình nón của mình bằng cách sử dụng lệnh Lofted Bend trong tab Sheet Metal.

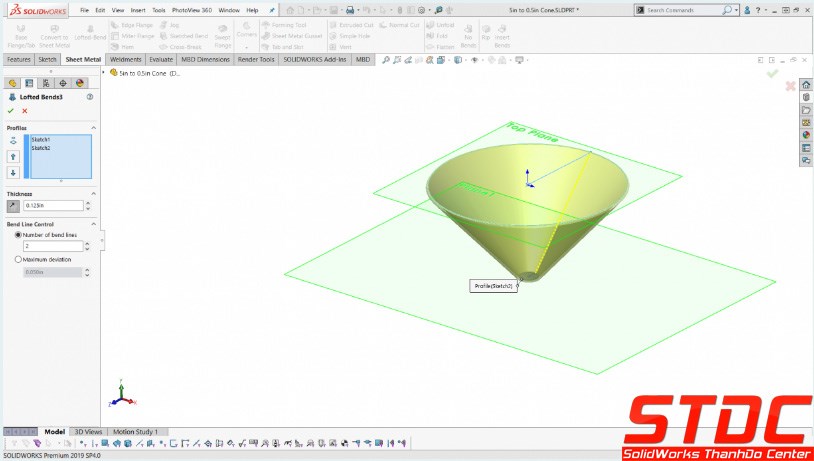

Thực hiện lệnh Lofted Bend

Khi bạn nhập lệnh Lofted Bend, có nhiều tùy chọn, vì vậy tốt nhất là bắt đầu từ trên xuống và làm theo cách của chúng tôi từng bước một. Tôi bắt đầu với Manufacturing Method và nếu nó sẽ bị bẻ cong hoặc hình thành tôi sẽ chọn Formed. Khi lựa chọn  Formed các tùy chọn được giảm bớt. Bước tiếp theo cần làm là nhập độ dày cho chi tiết, một phần quan trọng ở đây là độ dày đó hướng vào  bên trong hay bên ngoài, bạn hoàn toàn có thể đảo hướng của nó hướng.

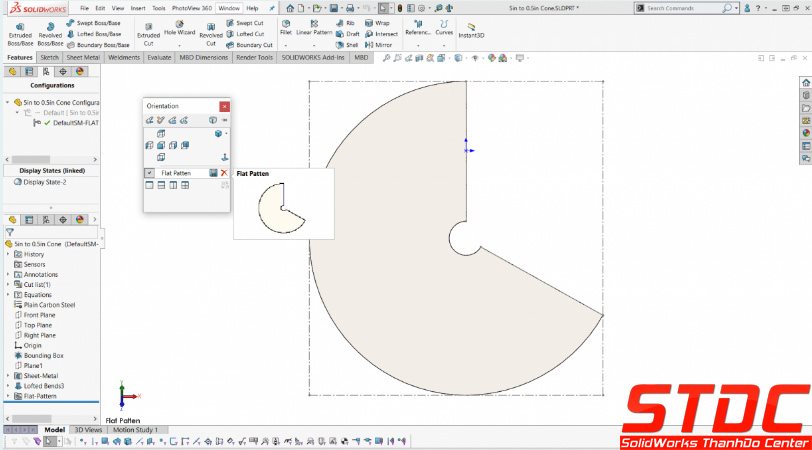

Khai triển hình phẳng cho chi tiết
