CÁCH XÂY DỰNG MÔ HÌNH 3D TỪ BẢN VẼ 2D

Hiện nay, các phần mềm thiết kế 3D đang phát triển rất nhanh chóng và mạnh mẽ. Nó đã có mặt trong các ngành kĩ thuật nói chung và cơ khí nói riêng. Các bản vẽ 3D dần thay thế bản vẽ 2D truyền thống trong nhiều lĩnh vực. Vậy nên khi học Solidworks thì việc xây dựng mô hình 3D là rất cần thiết đôi khi nó là kĩ năng bắt buộc đối với những người xin việc. Tuy vậy, làm sao để dựng được mô hình chính xác không phải là điều dễ dàng. Tôi xin chia sẻ những kinh nghiệm của cá nhân và hy vọng  có thể giúp các bạn trong việc xây dựng mô hình 3D.

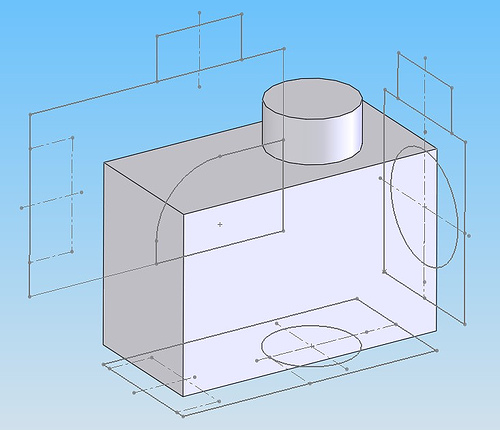

Thiết kế 3D với Solidworks

Các bước để xây dựng mô hình 3D như sau :

Bước 1: kiểm tra bản vẽ

Việc này rất quan trọng nhưng tôi thấy nhiều bạn lại bỏ qua hay chỉ lướt qua một cách sơ sài để nhảy ngay vào việc vẽ hình. Chỉ cần bạn bỏ ra 1, 2 phút để kiểm tra những thông tin sau để tránh tình huống khi mà dựng xong rồi mới phát hiện ra thì đã muộn “em đã sai ngay từ đầu ”. Như vậy, bước này các bạn cần kiểm tra những gì:

  • Số lượng bản vẽ đã đủ hay chưa? Nhìn vào khung tên để biết bản vẽ này có mấy tờ và bạn đã nhận đủ chưa để chắc rằng bạn có đủ thông tin để dựng hình.
  • Nhận biết qui ước hướng chiếu. Như các bạn biết trên thế giới tồn tại song song 2 kiểu đặt hình chiếu là First Angle và Third Angle. Nếu trên bản vẽ không ghi, không kí hiệu, bạn có thể dựa vào xuất xứ của bản vẽ. (Thường bản vẽ của Mỹ, Nhật sẽ dùng kiểu Third Angle còn của Việt Nam, ISO sẽ dùng kiểu First Angle).

Để chắc chắn, bạn nên liên hệ với nơi cung cấp bản vẽ. Vì đây là điều rất quan trọng và hay dẫn đến sai xót cho việc dựng hình sau này.

  • Nếu bạn nhận được bản vẽ 2D trên máy tính và muốn tận dụng nó để dựng hình thì hãy đo kích thước thực của những đối tượng trên bản vẽ để xác định đơn vị và tỉ lệ thật chính xác.

Bước 2: Đọc bản vẽ

Không cần vội vã dựng hình, các bạn dành chừng 10 phút để nhìn tổng thể các hình chiếu, hình cắt, các  yêu cầu cơ bản của bản vẽ. Từ việc đọc bản vẽ các bạn đã có cái nhìn sơ lược về chi tiết, trong đầu đã có hướng để xây dựng mô hình, nên việc dựng hình còn lại sẽ rất nhanh. Nên nhớ bước này các bạn chỉ cần có cái nhìn khái quát để dựng hình thôi, chứ đừng cố ép phải tưởng tượng ra toàn bộ mô hình. Đôi khi có những lúc chúng ta bắt tay vào dựng hình mới nghĩ ra phương pháp dựng tiếp theo.

Bước 3: Dựng hình

Để quá trình xây dựng mô hình hiệu quả, các bạn có thể chú ý một số điểm sau:

  • Cần xác định điểm gốc của mô hình, các biên dạng  Sketch  đầu tiên sao cho hợp lí để tránh việc chi tiết của chúng ta nằm tự do trong không gian (nằm ngang, xoay ngược), không đúng với ý đồ thiết kế.
  • Bắt đầu với hình chiếu cơ sở  của phần mềm và nên vẽ trước các tiết diện 2D với đầy đủ kích thước và ràng buộc hình học.
  • Cố gắng đừng tích hợp quá nhiều đối tượng trong 1 bản Sketch. Làm sao cho bản Sketch càng đơn giản càng tốt vì việc chỉnh sửa hình vẽ trong 2D khó khăn hơn nhiều.
  • Áp dụng nhiều cách dựng hình khác nhau để hoàn thành mô hình chứ đừng bắt chước người làm trước đó vì có nhiều trường hợp ta không thể biết họ làm như thế nào.
  • Sau khi đã dựng hình xong, nên kiểm tra lại những kích thước tham khảo của bản vẽ 2D hoặc cẩn thận hơn là xuất mô hình 3D ngược trở về bản vẽ 2D để kiểm tra.

Đừng nghĩ việc dựng hình 3D càng đơn giản càng phải thật nhanh. Nhanh là điều tốt nhưng không là điều quan trọng nhất, quan trọng nhất là phải chính xác. Việc dựng hình nhanh hay chậm phụ thuộc vào nhiều yếu tố: khả năng đọc bản vẽ, kinh nghiệm làm việc hay khả năng sử dụng phần mềm. Trung tâm Solidworks STDC sẽ đào tạo Solidworks cho các bạn, giúp bạn hoàn toàn có thể dần trang bị cho mình những khả năng trên để xây dựng mô hình một cách tốt hơn.
