Có bốn cài đặt ảnh hưởng tới khả năng hiển thị các đường ren trong môi trường thiết kế Part, Assembly và Drawing đó là:
View All Annotations
Cosmetic Threads
Display Annotations
Use Assembly Settings for all components
Sự kết hợp của các cài đặt này có thể hiển thị hoặc ẩn các đường ren trong thiết kế
View All Annotations
Để thực hiện cài đặt View All Annotations, Kích chọn View menu > Hide/Show > All Annotations.

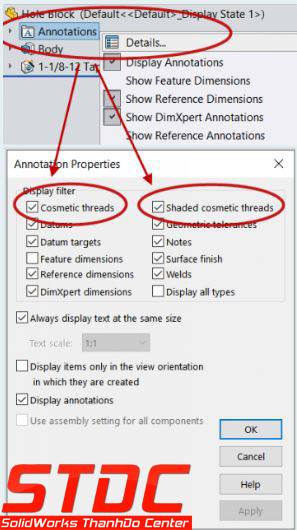

Cosmetic Threads
cài đặt Cosmetic Threads được thực hiện bằng cách kích chuột phải vào Annotation> Details> Cosmetic Threads
Display Annotations
Kích chuột phải vào Annotations> Display Annotations

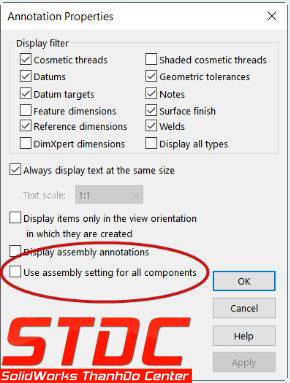

Use Assembly Settings for all components
Kích chuột phải Annotation> Details> Use Assembly Settings for all components
Với các cách cài đặt hiển thị đường ren bạn hoàn toàn có thể xử lý các lỗi liên quan hiển thị các chi tiết có biên dạng ren trong bản vẽ Part, Assembly, Drawing.
