Biến số chung(Global variable) và phương trình(equations) trong SOLIDWORKS liên kết các kích thước khác nhau với một giá trị cụ thể hoặc với nhau. Kỹ thuật này giúp quản lý kích thước, hình dạng mô hình của bạn bằng cách sửa đổi chỉ một vài biến số; và cũng có khả năng ngăn chặn việc quên đi một số mối quan hệ giữa các kích thước khác nhau trong tương lai. Ngoài ra, các phương trình và các biến có thể được khai thác trong một Bảng thiết kế (Design Table) sử dụng thêm các khả năng tham số của SOLIDWORKS để điều khiển mô hình của bạn. Các biến số chung và phương trình này không bị giới hạn ở một phần hoặc một bộ phận. Chúng ta có thể chia sẻ hoặc liên kết các biến SOLIDWORKS hoặc phương trình giữa các mô hình khác nhau.
Xuất( Export) và nhập (Import) phương trình từ các tệp bên ngoài

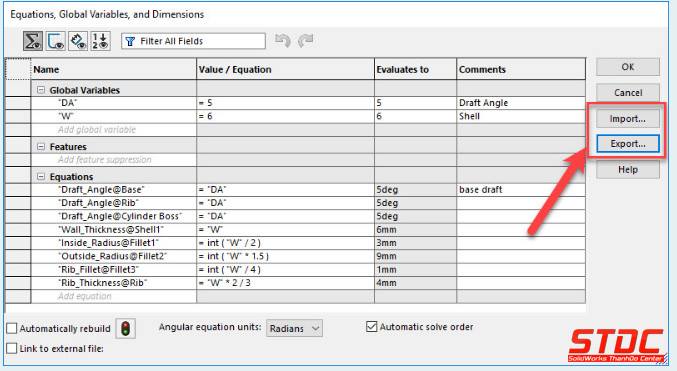

Trong SOLIDWORKS, tất cả hoặc một số phương trình đã chọn có thể được xuất sang một tệp văn bản. Sau đó, các phương trình đó có thể được nhập từ tệp văn bản đó. Các tập tin văn bản có thể được chia sẻ với các chi tiết khác và bản vẽ lắp ráp khác. Lưu ý rằng chi tiết hoặc bản vẽ lắp phải sử dụng cùng các biến số và phương trình chung. Cửa sổ thuộc tính phương trình và biến số chung(global variable and equations) có thể được mở từ Tools > Equations . Ngoài ra, bạn có thể tìm thấy chúng trong thư mục Equations nằm trong cây thiết kế. Phần import và export được hiển thị trong ảnh dưới đây:

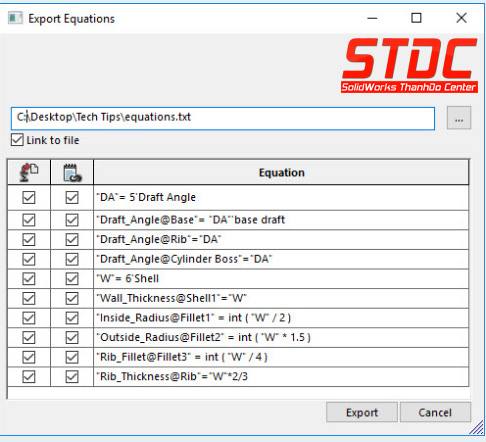

Sau khi chọn Xuất, trong cửa sổ Export Equations, bạn có thể chọn biến số chung hoặc phương trình bạn muốn xuất và cũng là phương thức bạn muốn liên kết đến tệp được xuất.

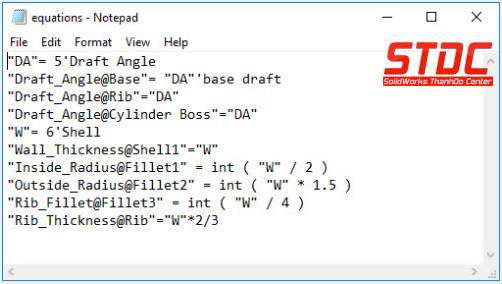

Tệp được xuất sẽ là tệp * .txt mà bạn có thể mở bằng Windows Notepad. Những phương trình này cũng có thể đã được viết trong một tập tin Notepad và sau đó được nhập vào chi tiết hoặc mô hình lắp ráp. Tệp này cũng có thể được sửa đổi và nhập lại vào mô hình hoặc giữ tùy chọn “Link to external file”( Liên kết tới tệp bên ngoài) được chọn để áp dụng các thay đổi của tệp * txt đã xuất sang tệp SOLIDWORKS. Tùy chọn “Link to external file” có thể được tìm thấy ở góc dưới cùng bên trái trong cửa sổ thuộc tính phương trình và các biến số chung.
