Công cụ Zebra Stripes

Zebra Stripes còn gọi là sọc vằn là một trong những công cụ cực kỳ mạnh mẽ trong SOLIDWORKS được sử dụng khá hiệu quả. Chủ yếu là vì không phải ai cũng hiểu tất cả những gì về nó. Gần đây, kỹ sư ứng dụng TriMech Andy Barnes đã thực hiện một video tuyệt vời ghi lại cuộc thảo luận này và cuối cùng giới thiệu những sọc vằn là gì. Kiểm tra nó ra ở đây

https://www.youtube.com/watch?v=iA5bW38K_70

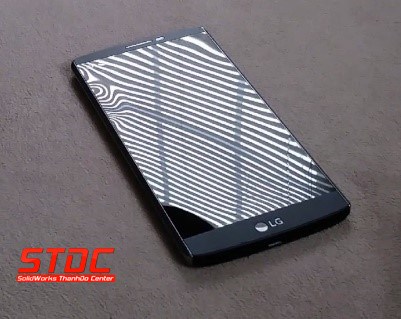

Với sọc vằn, bạn có thể xem chi tiết hình học SOLIDWORKS của mình. Thông qua các ống kính của sọc vằn, bạn thực sự có thể hiểu được hình dạng và chất lượng của bề mặt mô hình của bạn. Bạn thậm chí có thể xem ví dụ về sọc vằn trong cuộc sống thực, hãy xem ví dụ về các dải ánh sáng phản chiếu bề mặt của điện thoại di động. Có một số khiếm khuyết có thể nhìn thấy ở những dòng xuất hiện bị biến dạng, rất có thể là do điện thoại bị rơi. Nếu không có công cụ sọc vằn được bật lên, sẽ khá khó nhìn thấy những lỗi như vậy.

Với sọc vằn, bạn có thể dễ dàng nhìn thấy bất kỳ lỗi hay khuyết điểm nào trên bề mặt, và bạn cũng có thể nhận biết ngay lập tức loại ranh giới tồn tại giữa hai bề mặt liền kề.

• Contact – Tiếp điểm: Sọc vằn phù hợp với ranh giới

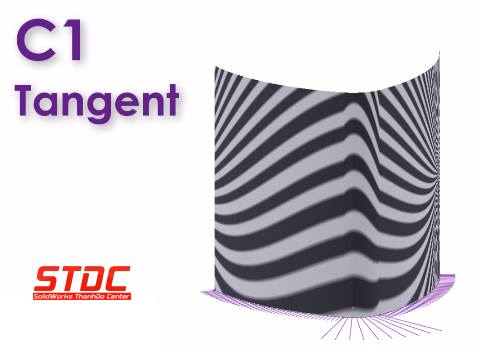

• Tangency – Tiếp tuyến: Sọc vằn phù hợp với ranh giới, nhưng có sự thay đổi đột ngột về hướng

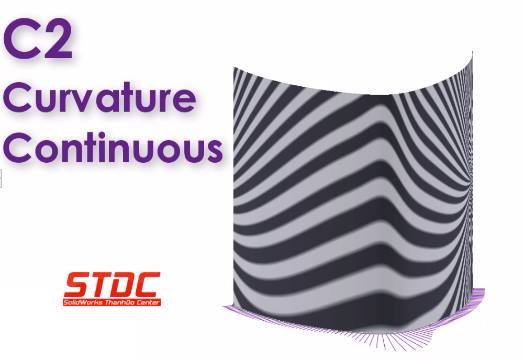

• Curvature Continuous – Độ cong liên tục: Vạch vằn sọc tiếp tục trôi qua biên giới. Độ cong liên tục là một lựa chọn khi tạo ra các fillet pha trộn bề mặt.
•

Như bạn có thể thấy Zebra Stripes là một công cụ rất mạnh mẽ có thể được sử dụng để nhanh chóng hiểu các chi tiết chất lượng của các mô hình của bạn. Nếu một bề mặt đẹp, chất lượng cao là những gì bạn đang muốn tìm kiếm, Zebra Stripes là công cụ dành cho bạn.
