Đánh dấu vị trí trong Solidworks Drawing
Một sự khác biệt lớn giữa một bản vẽ tốt và chưa tốt là nó có thể truyền đạt thông tin cần thiết cho người đọc đến mức nào. Một bản vẽ tốt là dễ đọc và bao gồm tất cả các thông tin cần thiết.

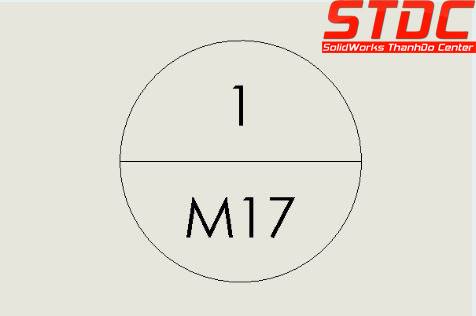

Location labels (đánh dấu vị trí) là một cách tuyệt vời để đơn giản hóa bản vẽ, dễ đọc bằng cách xây dựng mối tương quan giữa các mục có liên quan nhưng nằm vị trí cách xa nhau, hình ảnh dưới đây là kí hiệu của một vòng tròn thể hiện vị trí .
Các mục mà bạn có thể thêm Location labels
- Section view
- Detail view
- Auxiliary view
- Cutting line
- Auxiliary view arrows
Cách đánh dấu vị trí SOLIDWORKS

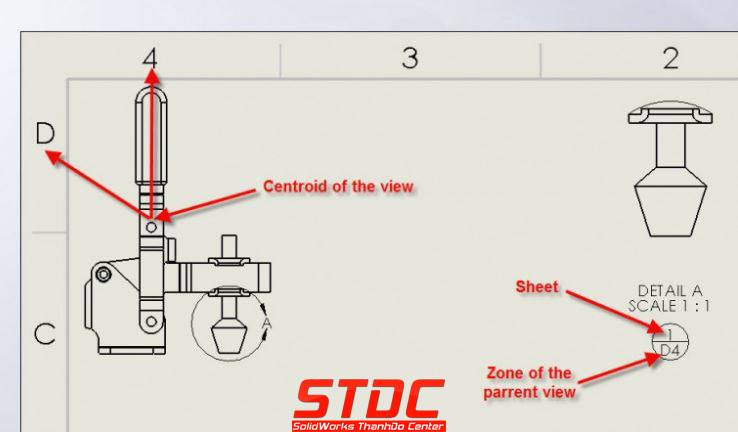

Bạn có thể thêm dấu vị trí SOLIDWORKS cho các mục này bằng cách đi tới Insert > Annotations và chọn Location Label từ menu, sau đó bấm vào một trong các mục được đề cập ở trên để thêm kí tự vào đó. Như bạn có thể thấy trong hình bên dưới, việc đánh dấu vị trí không chỉ hiển thị chú thích của hình chiếu Detail view mà còn cả vị trí phóng to từ hình chiếu chính.

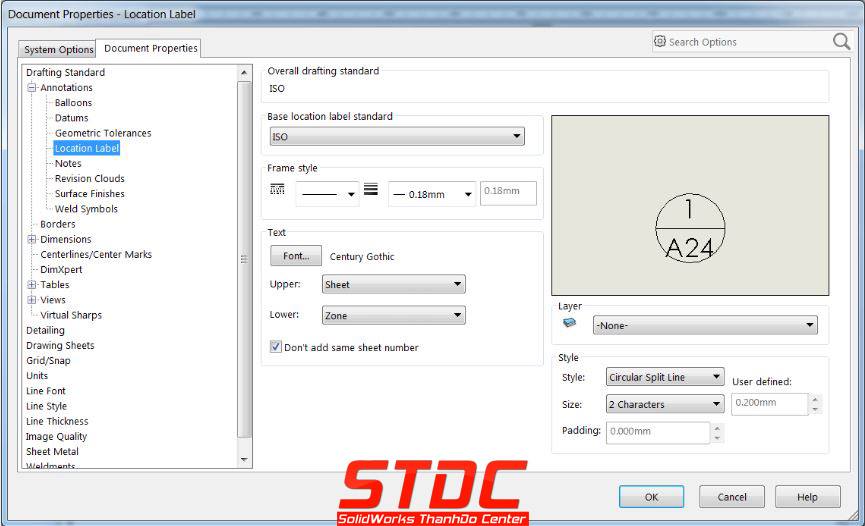

Để cài đặt thuộc tính cho vị trí đánh dấu bản vẽ của bạn, bạn có thể đi tới Tools > Options, sau đó chọn tab Document Properties và nhấp vào Annotations > Location Label.
