Detail View là hình chiếu phóng to một phần, một vị trí của hình chiếu chính. Việc ghi kích thước cho hình Detail View là không hề dễ dàng khi mà kích thước của nó phụ thuộc vào kích thước hình chiếu.

Nếu bạn không biết làm thế nào để thêm kích thước đường kính vào hình Detail View( hình chiếu chi tiết)  trong bản vẽ, bài viết này sẽ giúp bạn.

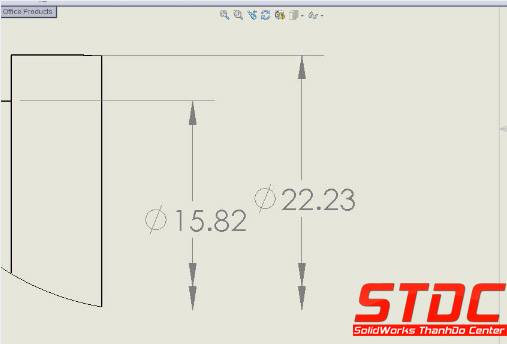

Khi bạn thêm hình chiếu Detailed  của một mô hình hình trụ từ phía bên, bạn có thể đặt một đường kính được hiển thị như trên ở chế độ xem Detailed view.

Khi thêm kích thước đường kính trên hình chiếu chính, các cạnh trên và dưới phải được sử dụng để tạo thành đường kích thước.

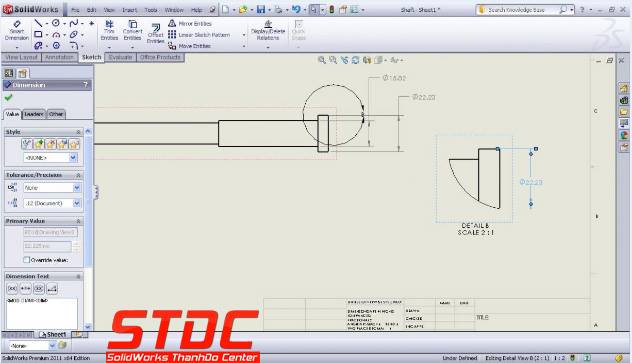

Giữ “Ctrl” và kéo kích thước 22.23 từ hình chiếu chính  để xem hình Detail B, và bạn sẽ thấy kết quả chính xác.

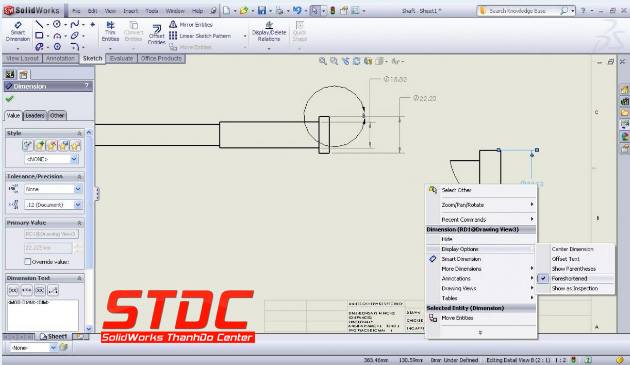

Nhấp chuột phải vào kích thước mới và bạn có thể phát hiện tùy chọn foreshortened được bật.

Có một số hạn chế. Các bề mặt hình trụ hoặc cong giảm dần sẽ không hoạt động. Nó cần phải là một hình trụ thẳng.

Đôi khi xi lanh thẳng cũng có thể không hoạt động.

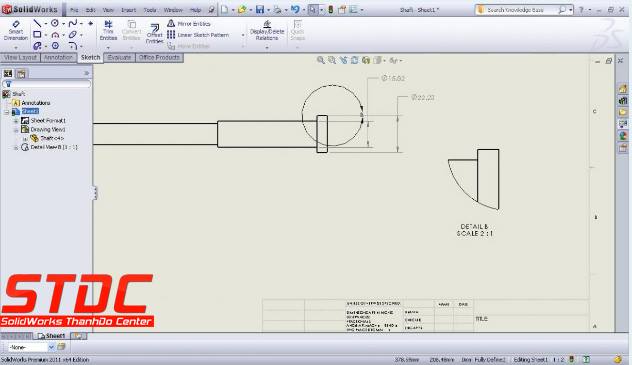

Kích thước 15.82 không thể chuyển đổi thành foreshortened trong hình detail.

Nếu trường hợp này xảy ra, bạn có thể sửa đổi phác thảo chế độ xem hình Detail:

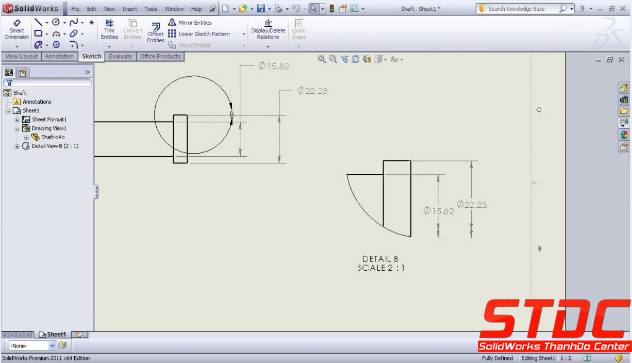

Cách đơn giản là sửa lại biên dạng vẽ đường bao của hình detail sao cho bao kín các cạnh của hình cần xem.

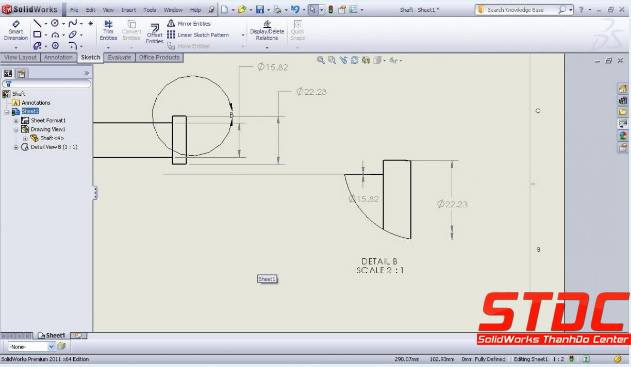

Tạo kích thước đường kính 15,82 trên hình Detail

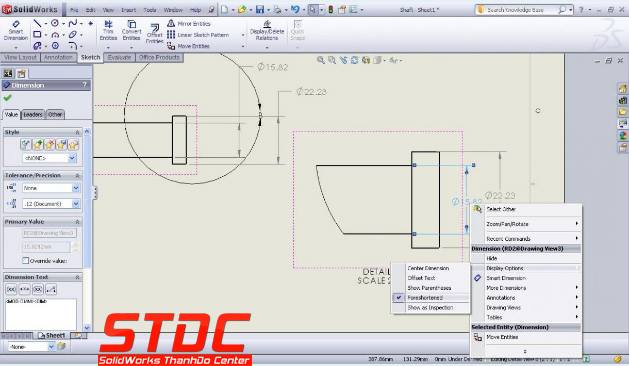

Nhấp chuột phải vào kích thước và kích hoạt tùy chọn “foreshortened”.

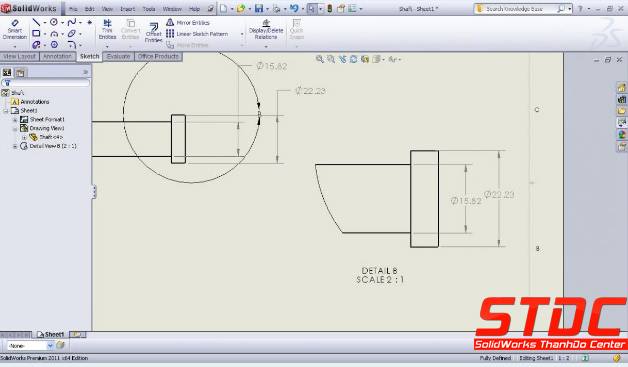

Sửa đổi các phác thảo chi tiết xem kích thước ban đầu và bạn sẽ thấy kết quả chính xác!
