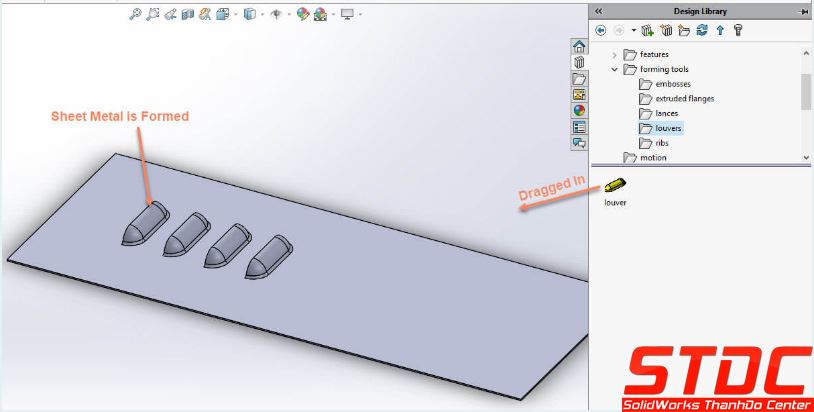

Forming Tools (Công cụ tạo hình) của SOLIDWORKS được tìm thấy trong Design Library (Thư viện thiết kế) và được sử dụng để tạo thành các bộ phận kim loại tấm. Trong hình ảnh sau đây, bạn có thể thấy cách một Forming Tools được kéo từ Thư viện thiết kế vào mô hình kim loại tấm để tạo thành chi tiết.

Forming Tool trong thiết kế kim loại tấm

Đã có nhiều trường hợp hỏi chúng tôi sao công cụ tạo hình không thể  thực hiện được. Thay vào đó họ thường nhận được một thông báo “Are you trying to make a derived part?” khi kéo Forming Tools vào chi tiết  Solidworks của họ.

Cảnh báo này bật lên vì Solidworks coi files được kéo là files Part. Như chúng ta đã biết từ các kỹ thuật thiết kế đa khối trong Solidworks, chi tiết này  có thể được nhập vào một chi tiết khác theo cách tương tự như nhập các thành phần vào bản vẽ lắp ráp. Cảnh báo này cho phép hai lựa chọn:

Chọn Yes , để công cụ tạo hình sẽ nhập vào files chi tiết chính làm phần dẫn xuất.

Chọn No và Solidworks sẽ mở Forming Tools trong một files Part riêng biệt.

Rõ ràng hai lựa chọn này không phải là lựa chọn mà chúng ta cần. Chúng tôi đang cố gắng tạo thành kim loại tấm của chúng tôi với công cụ này. Vì vậy, hãy xem những gì đã sai khi cảnh báo này bật lên.

Chỉ định thư mục công cụ tạo hình của bạn

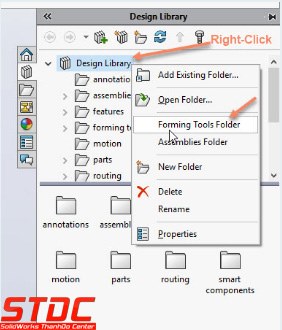

Vấn đề là Solidworks nên biết rằng files này thực sự là một Forming Tools để nó có thể được sử dụng cho mục đích đó. Nếu chúng ta nhấp chuột phải vào thư mục của Lou Louvers trong Thư viện thiết kế, có một tùy chọn có tên là “Forming Tools Folder”.

Forming Tools Folder

Tùy chọn này cần phải được kiểm tra để Solidworks biết bất kỳ tệp nào trong thư mục đó được cho là được sử dụng làm Forming Tools. Thay vì thực hiện quy trình này trên tất cả các thư mục của bạn từng cái một, bạn có thể nhấp chuột phải vào thư mục trên cùng có tên là Forming Tools và tích chọn tùy chọn đó. Sau đó, nó sẽ cho phép bạn chọn tất cả các thư mục con.

Cho phép lựa chọn tất cả các thư mục con
