Thông thường chúng ta tạo ra các chi tiết mang tính thẩm mĩ bằng kim loại tấm hoặc chỉ là những thiết kế phức tạp và chúng ta muốn thiết kế được hiển thị rõ ràng dưới dạng bản vẽ khai triển của tấm kim loại.

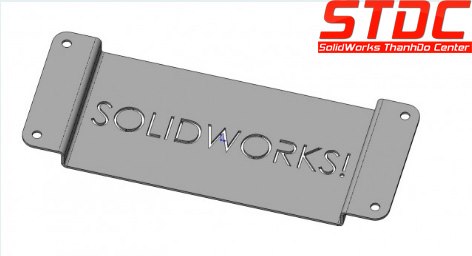

Chi tiết kim loại tấm
Ở đây tôi đã tạo ra một bộ phận tương đối đơn giản – một tấm uốn cong với một số lỗ lắp và văn bản . Bây giờ tôi muốn truyền đạt điều này trong một bản vẽ gia công.

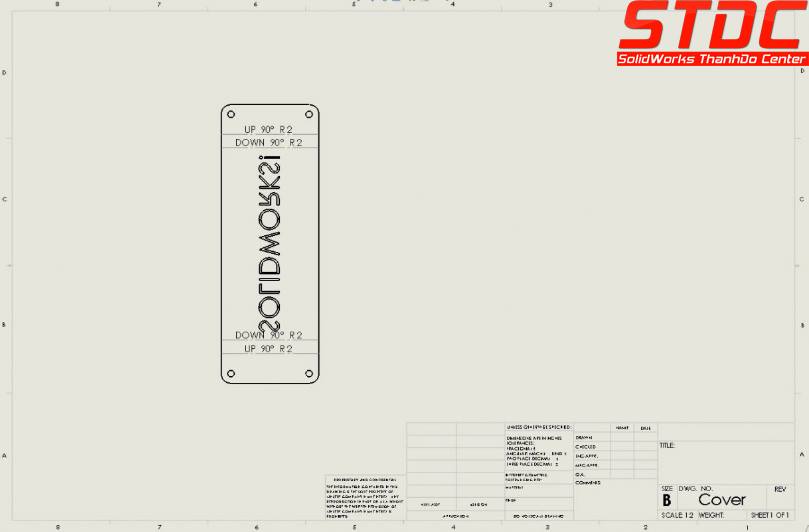

Hình khai triển tấm bị ngược
Lật hình chiếu
Văn bản trong hình chiếu hơi khó đọc vì nó bị ngược. Chúng ta có thể lật ngược lại nó để dễ dàng đọc hơn.

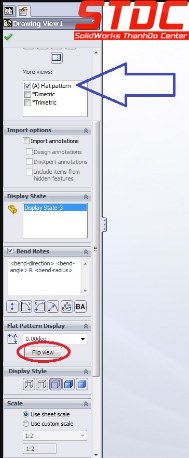

Lật hình chiếu khai triển
Hình chiếu sau khi được lật
Xoay hình chiếu
Bây giờ dễ đọc, nhưng sẽ dễ hơn nếu tôi xoay hình chiếu sao cho văn bản nằm ngang. Tôi chọn lại hình chiếu của mình và di chuyển đến trình đơn thả xuống ngay phía trên nút Flip View cho phép tôi xoay hình chiếu của mình!

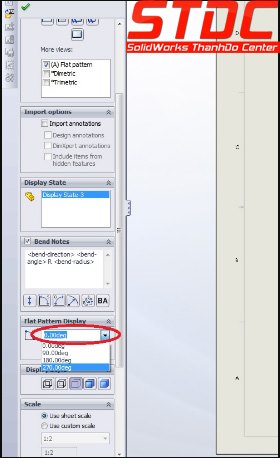

Xoay hình chiếu
Sau đó, việc thay đổi tỷ lệ bản vẽ chỉ là một vấn đề đơn giản:

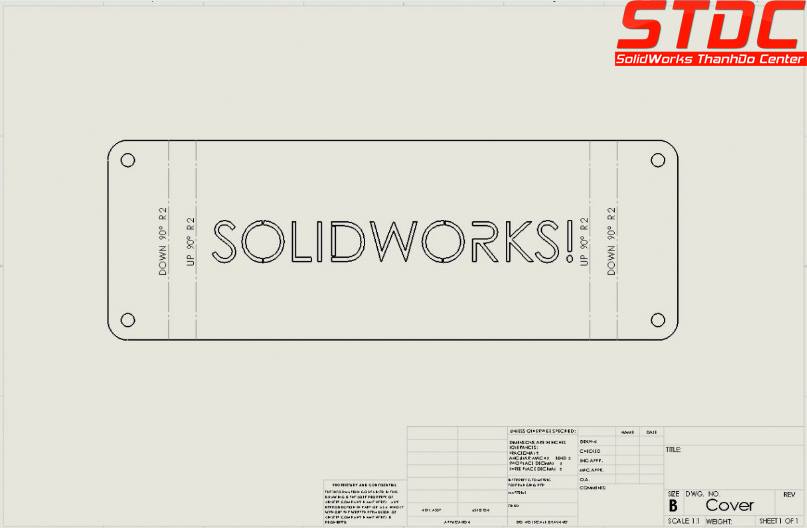

Hình chiếu sau khi được lật, xoay và điều chỉnh tỷ lệ
Bây giờ văn bản hoặc bất cứ điều gì tôi đã chỉ định có thể được minh họa dễ dàng và rõ ràng trên bản vẽ mà không có sự mơ hồ được thể hiện trước đó.
