Lỗi Export bản vẽ lắp ráp sang files .Step chỉ còn lại một chi tiết thành phần
Bạn được yêu cầu gửi Files .Step của bản vẽ lắp ráp cho khách hàng. Bạn mở bản vẽ lắp ráp và lưu nó dưới dạng * .step, quá trình lưu bản vẽ mất một vài giây. Tuy vậy, khi bạn mở bản files .Step lên, bạn sẽ thấy rằng chỉ một trong các thành phần của bản vẽ lắp ráp được lưu! Có thể nghĩ rằng đang sai sót ở đâu đó và thử lại, nhưng kết quả là như nhau. Làm sao để khắc phục?
Nguyên nhân ở đây có thể là do một thành phần trong bản vẽ lắp ráp của bạn có tên giống với tên của bản vẽ lắp. Để khắc phục vấn đề này, có thể sử dụng cách sau.

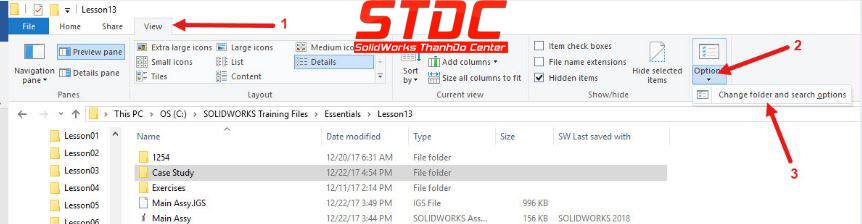

Để khắc phục sự cố, mở File Explorer trong Windows và chuyển sang tab View. Sau đó bấm vào Options > Change folder and search options.
Trong cửa sổ Folder Options chuyển sang tab View. Trong Advanced Settings, hãy tìm “Hide extensions for known file types” và bỏ tích chọn. Nhấn OK và đóng cửa sổ.
Bây giờ bạn có thể quay lại SOLIDWORKS và thử lại. Lần này nó sẽ xuất toàn bộ bản vẽ lắp ráp thành Files .Step mà không thiếu bất cứ một thành phần chi tiết nào.
