Mate References – giải pháp tiết kiệm thời gian khi lắp ráp bản vẽ
Hãy tưởng tượng bạn đang tạo ra một bản vẽ lắp ráp với nhiều thành phần trong đó. Mỗi thành phần bạn chèn vào lắp ráp đòi hỏi ba ràng buộc (mates). Nó sẽ là một công việc tẻ nhạt vì phải lặp lại quá trình ràng buộc nhiều lần liên tiếp. Bây giờ, hãy tưởng tượng bạn có thể kéo và thả từng thành phần vào trong bản vẽ lắp của bạn, đặt nó gần đúng vị trí, và sau đó các thành phần bám vào các điểm chính xác của chúng; tất cả các ràng buộc được thêm tự động. Để làm được điều này ta sử dụng công cụ Mate References trong Solidworks. Trong bài viết này, một mô hình mẫu được sử dụng để minh họa cách sử dụng Mate References. Phương pháp tương tự có thể được sử dụng cho bất kỳ file Solidworks nào.
Làm thế nào để sử dụng lệnh Mate References

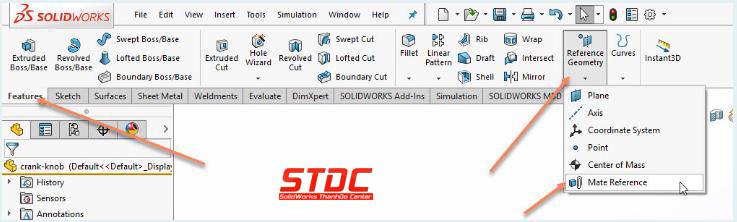

Mate References được tìm thấy dưới tính năng tab CommandManager> Reference Geometry . Các Mate Reference phải được thêm vào cả hai mô hình phần sẽ được ràng buộc trong một môi trường lắp ráp. Mate Reference phải chia sẻ cùng tên và cùng một mục ràng buộc phải được chọn cho cả hai phần tệp.
Thêm Mate References

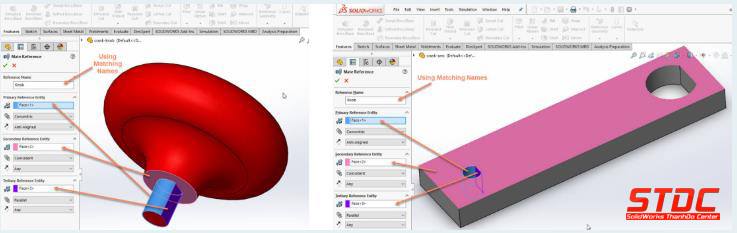

Trong trường hợp mẫu này, chúng tôi có một tay quay và cần ràng buộc vào trục quay của núm điều khiển. Trong các hình ảnh sau đây, việc thêm Mate References được hiển thị. Đối với núm điều khiển,
Bề mặt tròn được chọn làm tham chiếu chính với ràng buộc là Concentric. Ngoài ra, lưu ý vị trí của đối tượng ràng buộc thứ 2, Anti-Aligned được chọn cho tham chiếu chính.
Ràng buộc thứ hai là một ràng buộc ở mặt dưới của núm điều khiển mặt phẳng trên của chốt định vị là ràng buộc song song. Lưu ý rằng Tên tham chiếu cũng được thêm vào.
Một Mate References được thêm vào tay quay sử dụng cùng một thứ tự. Lưu ý rằng tên tham chiếu khớp với tên tham chiếu trên file núm điều khiển.

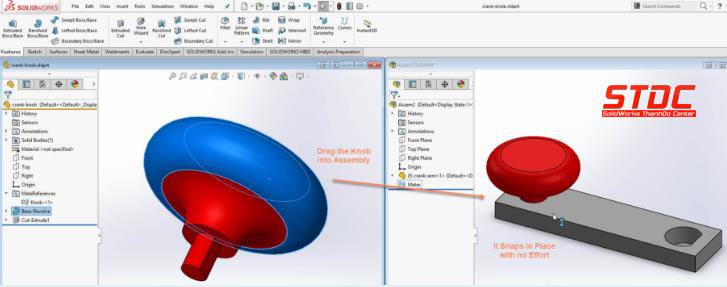

Với các thiết lập này, nếu núm điều khiển được kéo vào một bộ phận có tay quay, nó sẽ tự động gắn vào vị trí. Trong những trường hợp này, tên trùng khớp của các Mate References đóng một vai trò quan trọng. Khi kéo một phần vào lắp ráp, con trỏ chuột thậm chí không gần với vị trí chụp. Trong các hình ảnh sau, lưu ý con trỏ chuột ở đâu

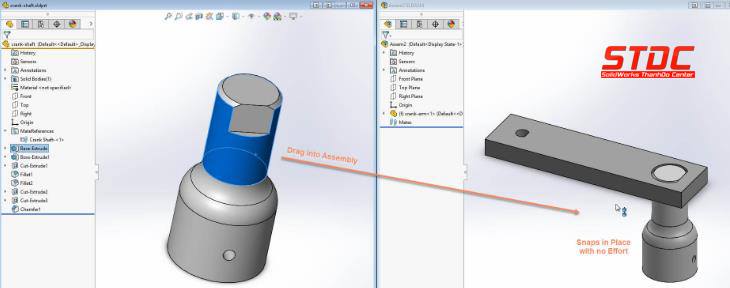

Các bước tương tự đã được thực hiện cho mô hình tay quay. Trong trường hợp này, chi tiết tay quay sẽ có hai Mate References. Lưu ý rằng các Mate References được thêm vào cây thiết kế quản lý tính năng trong thư mục “MateReferences”.
Có thể thêm nhiều Mate References vào một file chi tiết. Bất kỳ Mate References có thể được sửa đổi bằng cách kích chuột phải vào chúng và chọn Edit Definition.
