Những gì bạn không biết về patterning
Linear Pattern – Instance to Vary
Các tính năng Pattern là các công cụ năng suất SOLIDWORKS giúp công việc lập mô hình của bạn được thực hiện nhanh hơn.
Phương pháp patterning cơ bản có thể không đủ khi bạn muốn tạo hình học phức tạp. Nếu chúng ta đã làm một mô hình tuyến tính trên phần lồi ra này, chúng ta có thể tưởng tượng mô hình đang được vẽ hoa văn tuyến tính sẽ có cùng một hình ảnh từ đầu đến cuối. Điều gì sẽ xảy ra nếu chúng ta muốn cùng một đoạn mở rộng nhưng có kích thước khác nhau?
Phương pháp điển hình sẽ tạo nhiều mặt nghiêng cho việc cắt.
Ngoài ra, chúng tôi có thể sử dụng Linear Pattern để tạo mẫu và thay đổi kích thước cắt.
Bạn có thể tìm đối tượng địa lý trong Linear Pattern, nó được gọi là Instance to Vary .
Các bước để tạo Instance to Vary này khá nhanh chóng và dễ dàng.

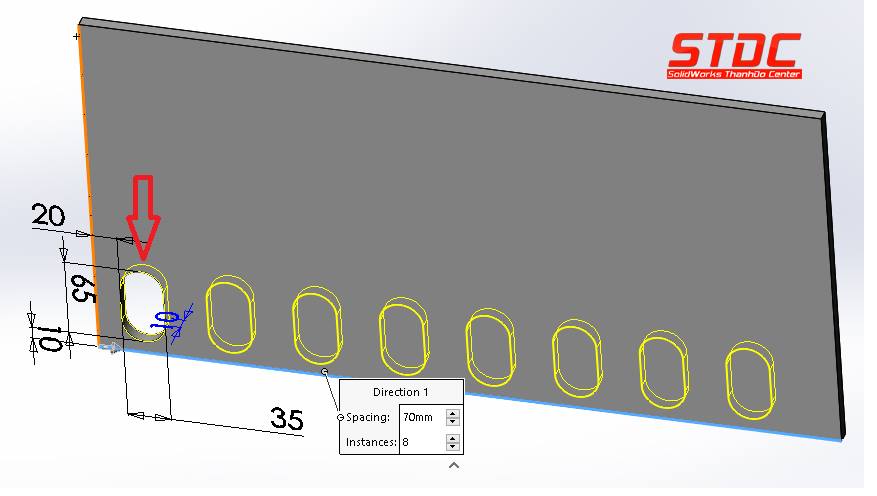

Bước 1: Chọn Linear Pattern và chọn trục mà bạn muốn mẫu dọc theo trục.
Bước 2: Chọn các tính năng và bề mặt, trong trường hợp này là cắt extrude trong chi tiết.
Bước 3: Đánh dấu vào ô “Instance to Vary”.

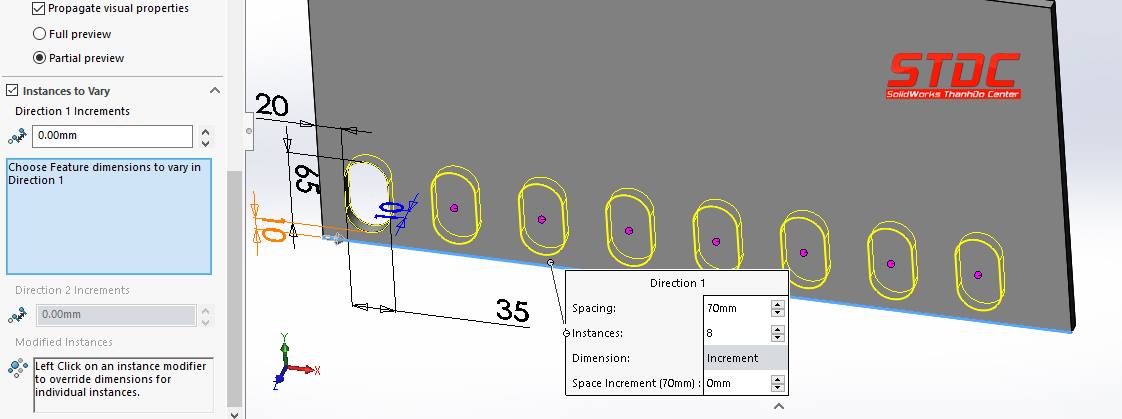

Bước 4: Chúng tôi sẽ chọn các kích thước mà chúng tôi muốn thay đổi. Trong trường hợp này sẽ là chiều dài và chiều rộng của vết cắt này

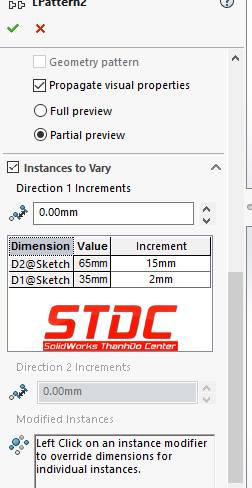

Bước 5: Chúng ta sẽ cần phải thay đổi độ dài của chiều dài và chiều rộng của vết cắt này.

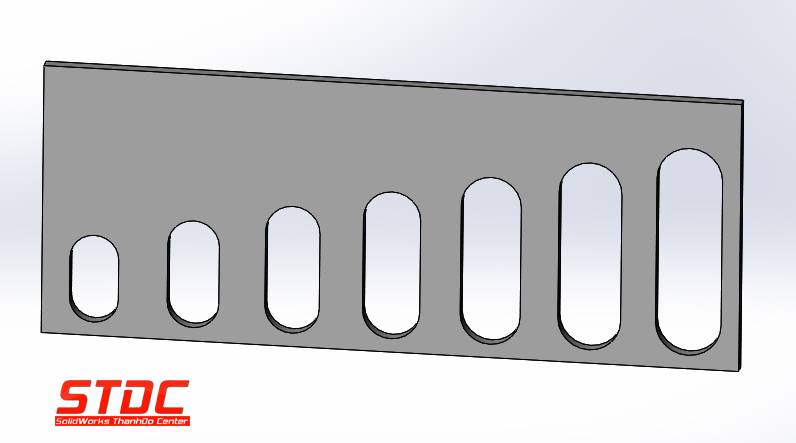

Với đó bạn sẽ có thể đạt được hồ sơ biến kết thúc với tính năng mô hình tuyến tính mà không gặp rắc rối.
