SOLIDWORKS 2018 – Công cụ Mirror Sketch 3D

Sketch 3D là một công cụ rất hay và hữu ích trong việc xây dựng các mô hình phức tạp. Tuy vậy, với các biên dạng 3D Sketch có tính chất đối xứng thì việc xây dựng mô hình có thể sẽ mất thêm thời gian. Lý do là các phiên bản Solidworks2017 trở về trước không hỗ trợ tính năng Mirror trong môi trường 3D Sketch. Tại phiên bản Solidworks 2018, Mirror trong 3D Sketch đã xuất hiện. Cách thực nó như thế nào? Chúng ta cùng xem ví dụ sau :

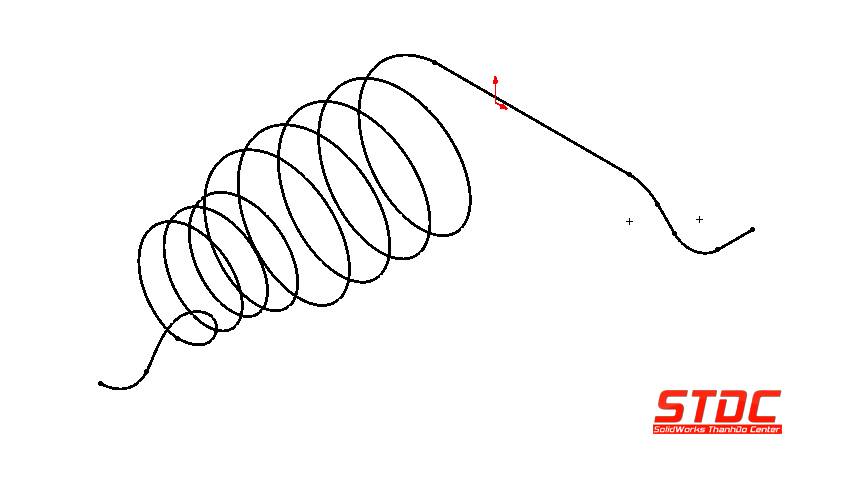

Trên hình vẽ, là một chi tiết lò xo có 2 phần đối xứng với nhau. Chúng tôi sử dụng công cụ Spline Fit để loại bỏ các cạnh tiếp xúc, nhưng khi chúng ta áp dụng lệnh mirror( đối xứng), chúng ta thấy được một cạnh ở mặt đối xứng do thực tế là các bề mặt không liên tục. Để tránh cạnh này xuất hiện ! Chúng ta hãy xem một cách khác để làm điều này trong Solidworks 2018. Tôi xóa tính năng Mirror thay vào đó tôi thực hiện Mirror Sketch 3D trong môi trường Sketch. Điều đó, sẽ  khiến cạnh biến mất.

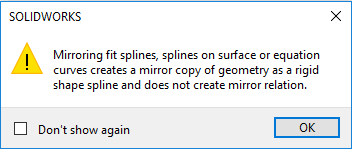

Sau đó, tôi chọn Fit Spline và mặt phẳng Front và lệnh Mirror. Điều này sẽ tạo ra 3D Sketch Mirror, nhưng tôi  nhận được một cảnh báo:

Bây giờ, tôi chỉ cần chọn đường spline  và mặt phẳng. Khi đó,tôi nhận được một hình đối xứng của spline nhưng nó không Fully Defined, nó vẫn là một thực thể phác thảo thứ hai và sẽ không loại bỏ cạnh thừa.

Vì điều này không giải quyết được vấn đề xuất hiện cạnh thừa. Mục tiêu cuối cùng là chúng ta có một Spline Fit cho mọi thứ,nên tôi quyết định xóa Fit Spline, sau đó chọn tất cả các thực thể phác thảo mà tôi đã sử dụng cho Fit Spline, chọn mặt phẳng mirror và sử dụng Mirror Sketch 3D.

Khi đó, các thực thể tham chiếu được nhân đôi không có vấn đề, không có thông báo lỗi. Sau đó tôi có thể tạo ra một Spline Fit trên tất cả các thực thể và thực hiện  lệnh Sweep để tạo chi tiết.
