SOLIDWORKS – Gán Layer cho vùng vẽ Hatch
Bạn có biết tạo đường Hatch trong Solidworks có thể được gán cho một Layer cụ thể. Điều này cho phép kiểm soát nhiều hơn màu sắc của các đường Hatch trong bản vẽ, cũng như khả năng Ẩn / Hiện và cài đặt Bật / Tắt khi in

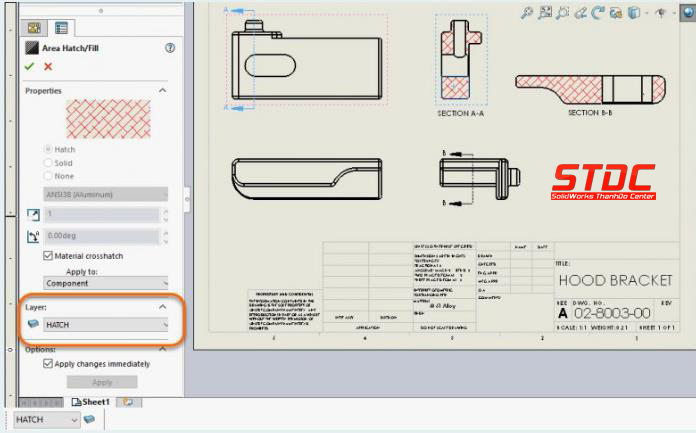

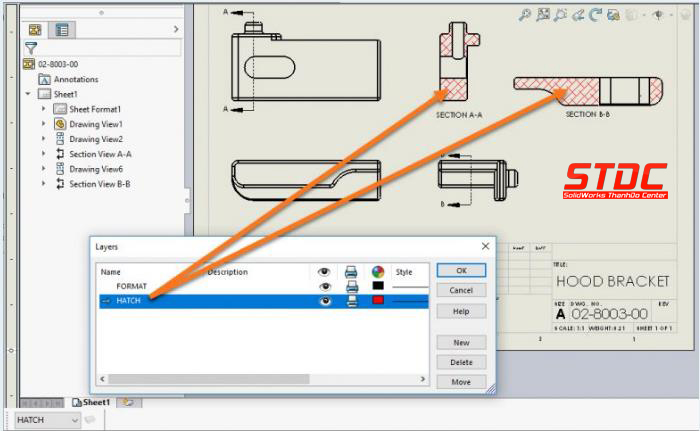

Property Manager của một Area Hatch / Fill đã chọn có một Layer dropdown để chọn từ các lớp hiện có. Điều này áp dụng trong trường hợp thực hiện lệnh Section Views hoặc lệnh Insert > Annotations > Area Hatch/Fill.
Video Hướng dẫn cách gán layer vào vùng vẽ Hatch:
