Thay đổi hướng chiếu của hình cắt trong Solidworks

Là một nhà thiết kế, chúng ta cần biết hình chiếu chính xác của các phương pháp chiếu trong bản vẽ.

Có hai phương pháp chiếu: Góc thứ nhất và Góc thứ ba.

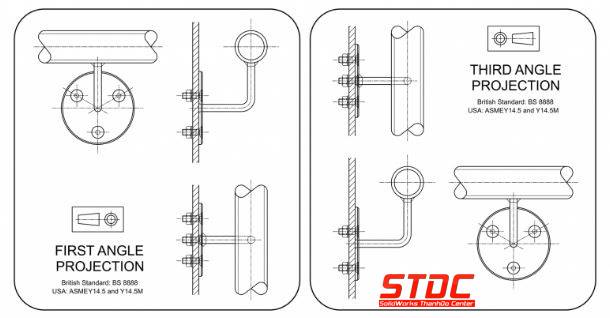

Tùy thuộc vào nơi chúng ta đang sống và làm việc, hướng chiếu sẽ khác nhau. Đối với các nhà thiết kế Bắc Mỹ, Nhật Bản phép chiếu góc thứ ba được sử dụng, trong khi đó, phép chiếu góc thứ nhất chủ yếu được sử dụng ở châu Âu và châu Á. Hình ảnh sau đây cho thấy sự khác biệt giữa hai phương pháp chiếu.

Để giúp người đọc bản vẽ hiểu phương pháp chiếu nào được sử dụng cho từng bản vẽ cụ thể, có một biểu tượng chung được sử dụng trong khung tên bản vẽ.

Hình ảnh sau đây cho thấy hai biểu tượng được sử dụng cho hai phương pháp chiếu.

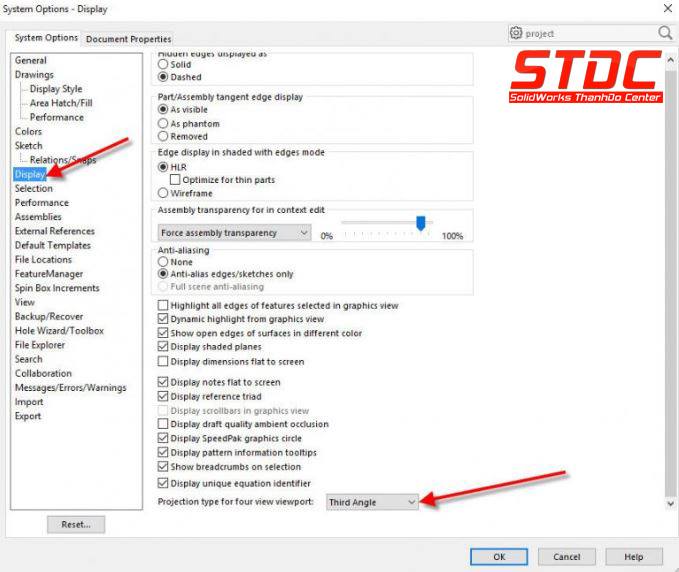

Thông thường các công ty có các mẫu cụ thể của họ và phương pháp chiếu được chỉ định trước. Ngoài ra, nếu bạn tạo mẫu riêng của bạn. Bạn có thể đặt phương pháp chiếu trong Tools > Options.

Phép chiếu đúng cho các hình cắt của chi tiết

Điều này trở nên quan trọng hơn khi các hình cắt được thêm vào. Khi bạn tạo hình cắt cho chi tiết, điều đầu tiên là tạo đường cắt và di chuyển hình cắt theo hướng cắt đúng. Nếu bạn là người dùng có kinh nghiệm, có lẽ bạn sẽ đặt hình chiếu về phía chính xác mà không cần suy nghĩ. Tuy nhiên, điều này có thể được tự động hóa trong SOLIDWORKS để hoạt động chính xác cho bất kỳ người dùng nào.

Khi section view được chọn, sẽ có một mục “Auto Flip” có sẵn để kiểm tra. Nếu tùy chọn này được chọn, SOLIDWORKS sẽ sửa lại hướng mũi tên trên hình chính và hình cắt sẽ đảo ngược lại hướng nhìn.

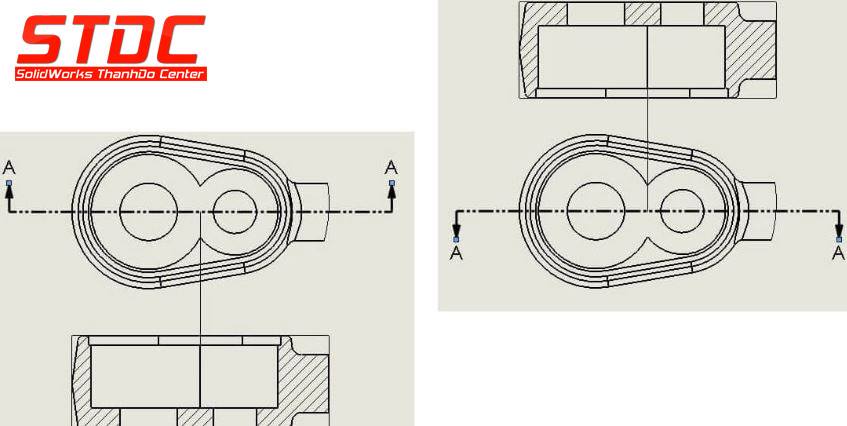

Hình ảnh sau đây cho thấy sự khác nhau khi sử dụng lựa chọn “Auto Flip”, hình chiếu, hướng chiếu mũi tên thay đổi.
