Tùy chỉnh các thuộc tính liên kết cho bản vẽ có nhiều trang khác nhau trong Solidworks

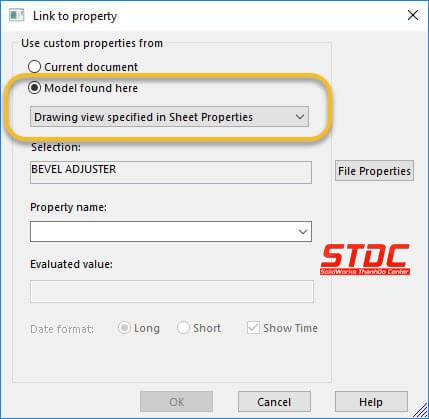

Khi bản vẽ có liên kết đến Custom Property (thuộc tính tùy chỉnh) dựa trên “View specified in the sheet properties”(Chế độ xem được chỉ định trong thuộc tính trang), chú thích sẽ tham chiếu các thuộc tính tùy chỉnh của chế độ xem trên trang đó.

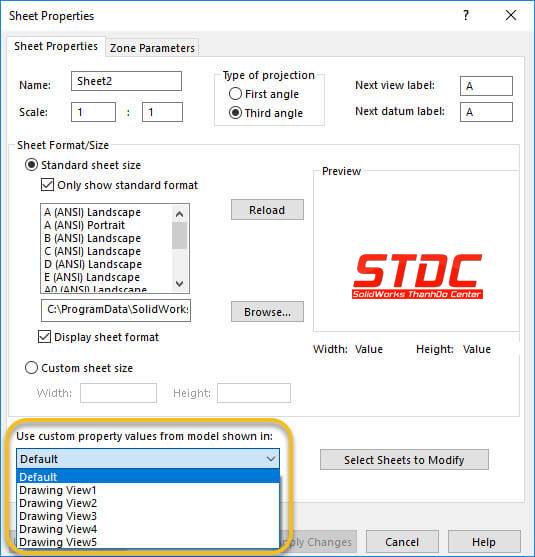

Thuộc tính trang theo mặc định được đặt để sử dụng các thuộc tính từ mô hình trong chế độ xem bản vẽ được thêm lần đầu tiên vào trang (Mặc định). Mặc dù bạn có thể chọn một chế độ xem cụ thể trên trang đó.

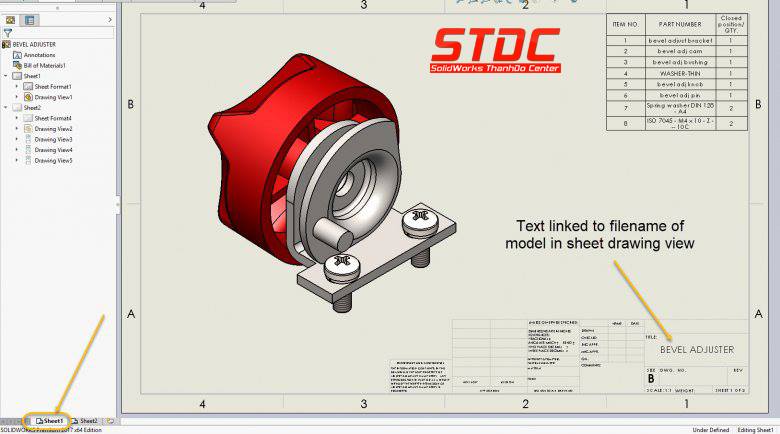

Trong trường hợp bản vẽ của bạn có nhiều trang với từng trang tham chiếu các mô hình khác nhau, chế độ xem đầu tiên trên mỗi trang được tham chiếu làm nguồn cho thuộc tính (theo mặc định). Trong ví dụ này, Sheet1 có một khung nhìn của assembly “BEVEL ADJUSTER” và văn bản được liên kết với mô hình Filename trong khung nhìn mặc định trên trang này.

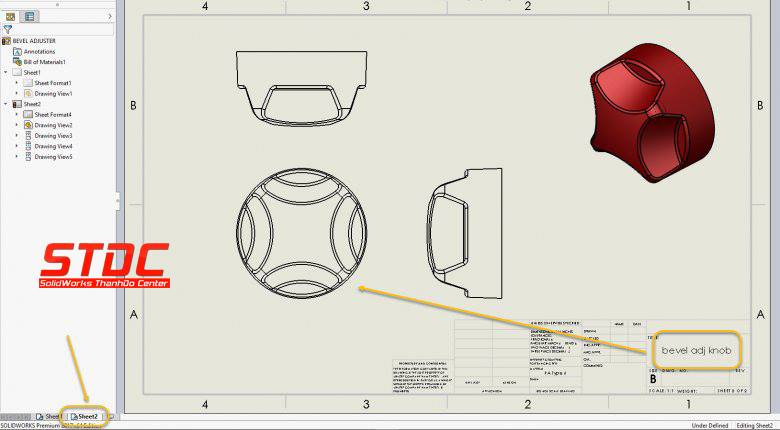

Trên Sheet2, chúng ta chỉ thấy chi tiết “bevel adj knob”. Do đó, phần tên chi tiết trong khung tên là “bevel adj knob”.

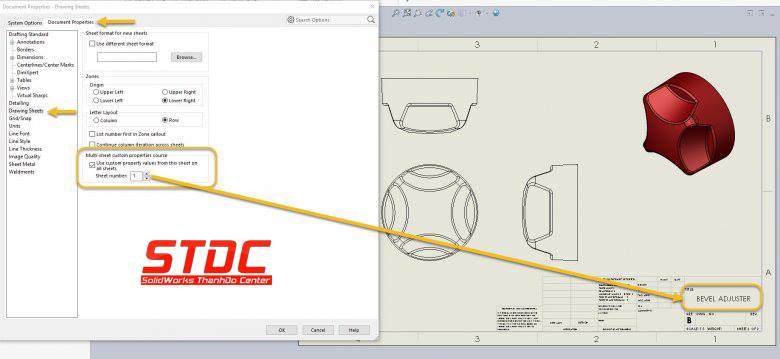

Tuy nhiên, nếu bạn thấy rằng các thuộc tính được liên kết trên các trang bổ sung vẫn đang tham chiếu các khung nhìn từ trang đầu tiên, có thể do tùy chọn bạn đã bật. Tùy chọn này buộc các chú thích được liên kết trên tất cả các trang (được đặt thành “Drawing view specified in sheet properties”) để tham chiếu thuộc tính của một trang cụ thể trong Document Properities. Trong một số trường hợp, điều này có thể hữu ích khi một Tiêu đề bản vẽ phải có cùng thông tin thông qua mỗi trang, nhưng một số trang có thể có các dạng xem khác nhau.

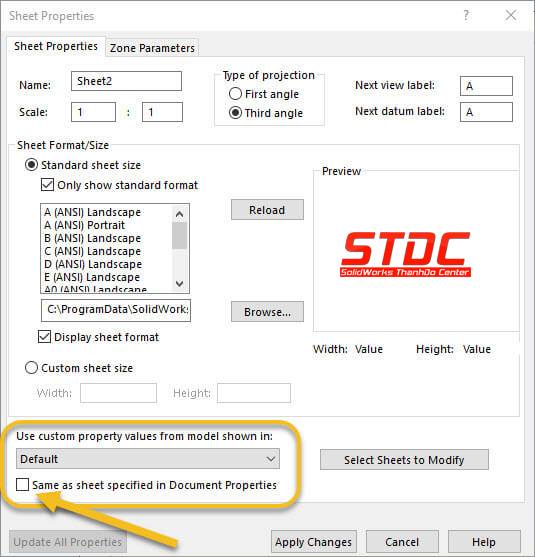

Tuy nhiên, bạn vẫn có khả năng ghi đè cài đặt trên từng trang riêng lẻ nếu cần một số trang nhất định để tham chiếu mô hình trong trang cụ thể đó. Bỏ chọn ‘Same as sheet specified in Document Properties‘ và sau đó bạn có thể chọn một chế độ xem cụ thể trên trang này (hoặc để nó là Mặc định).
Video Hướng dẫn tùy chỉnh các thuộc tính liên kết cho bản vẽ có nhiều trang khác nhau trong Solidworks:
