Xác định trước vị trí hình chiếu trong bản vẽ mẫu
Khi tạo drawing templates( bản vẽ mẫu), bạn sử dụng một số cài đặt và tùy chọn để tùy chỉnh bản vẽ mẫu theo đúng yêu cầu, tiêu chuẩn của bản vẽ . Một cách để tùy chỉnh bản vẽ mẫu của bạn là thêm các hình chiếu được xác định trước của SOLIDWORKS.

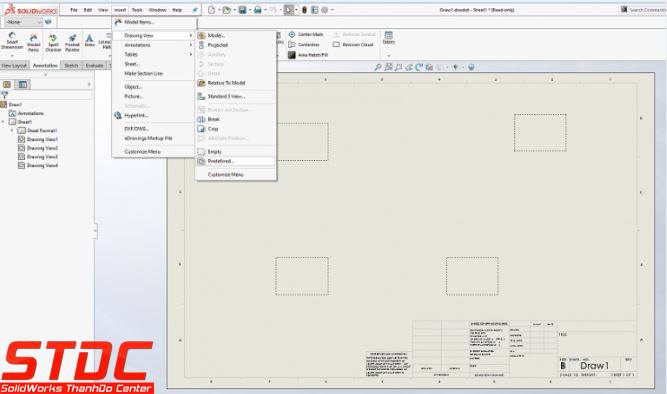

Ví dụ, giả sử phần lớn các bản vẽ của công ty yêu cầu hình chiếu đứng, hình chiếu cạnh, hình chiếu bằng và hình chiếu trục đo. Thay vì phải tạo chính xác bốn khung nhìn này cho mỗi bản vẽ mới mà chúng ta tạo, chúng ta có thể tạo một bản vẽ mẫu với bốn khung nhìn được xác định trước này trong bản vẽ. Để chèn bất kỳ hình chiếu được xác định trước nào, chúng ta sử dụng công cụ: Insert > Drawing View > Predefined.

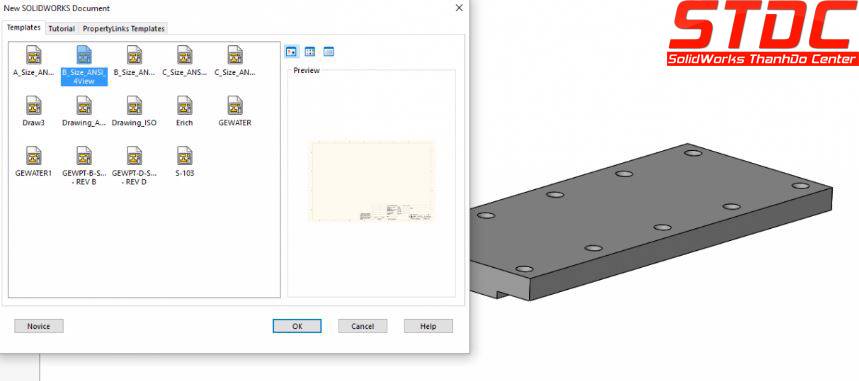

Sau đó, chúng ta lưu files dưới dạng bản vẽ mẫu, ví dụ như gọi mẫu này là ‘B_Size_ANSI_4View’. Sau khi lưu mẫu, bất cứ khi nào bạn sử dụng mẫu này để tạo bản vẽ, nó sẽ tự động tạo bốn hình chiếu mà chúng ta vừa xác định trước.

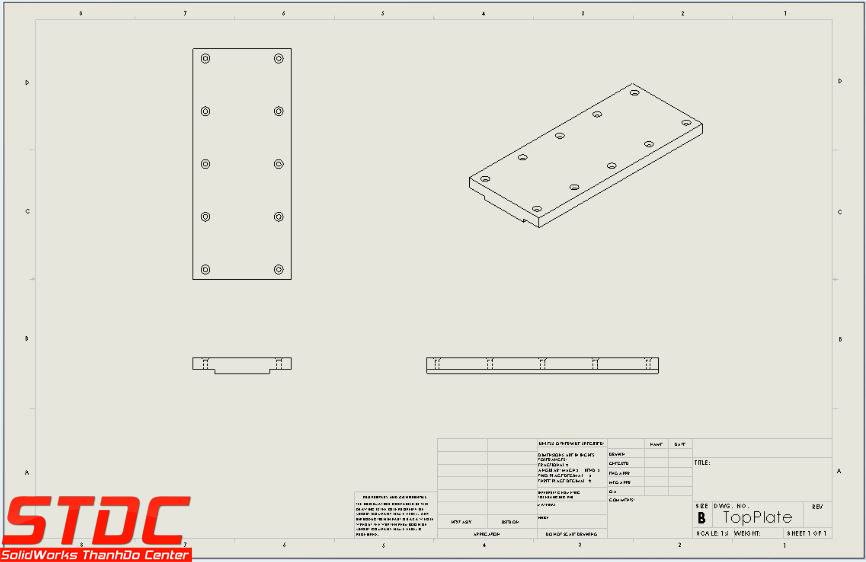

Có thể thấy trong ví dụ này, chi tiết tự động đưa ra bốn hình chiếu được chỉ định trong bản vẽ. Điều này có thể tiết kiệm thời gian rất lớn khi tạo bản vẽ, vì bạn không chỉ có thể chèn các hình chiếu chính xác mà bạn cần mà còn có thể thiết lập các vị trí và hướng nhìn giúp tự động hóa các quy trình vẽ hơn nữa!
