Khắc phục lỗi bản vẽ lắp ráp Solidworks đột nhiên trống rỗng!

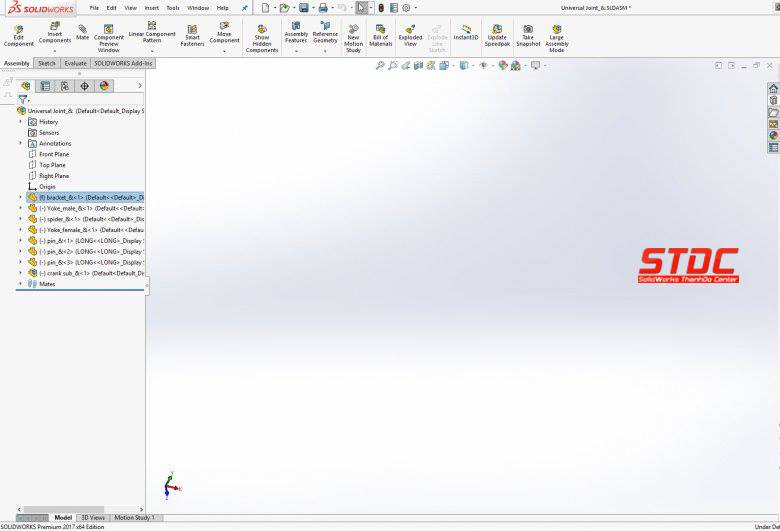

Khi làm việc với bản vẽ lắp ráp Solidworks đột nhiên màn hình của bạn trống trơn? Có rất nhiều bạn đã gặp phải trường hợp như vậy, rất lo lắng vì mất cả tiếng mới xây dựng được mô hình. Bạn đã thử Rebuild lại mô hình nhưng nó không thay đổi, Zoom-to-Fit mà nó vẫn y nguyên. Bạn thấy tất cả những thành phần trong cây thiết kế khi kiểm tra các tham chiếu assembly. Vậy nguyên nhân là do đâu ?

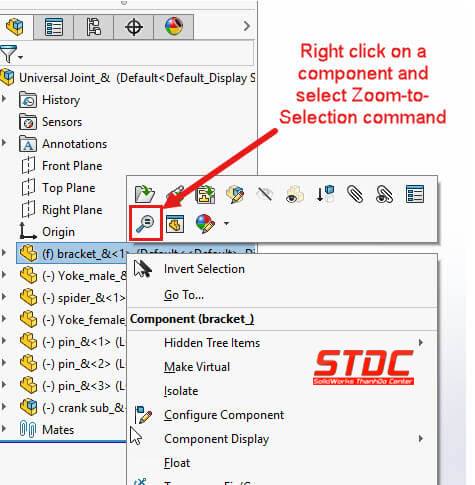

Hầu hết các lần vấn đề này xảy ra bởi vì có một thành phần trong bản vẽ lắp ráp của bạn đã được đặt cách xa các thành phần khác. Vì vậy, khi bạn nhấn  Zoom-to-Fit sẽ thu nhỏ để đảm bảo tất cả các thành phần được hiển thị trong vùng đồ họa. Bởi vì khoảng cách lớn giữa các thành phần của bạn cần phải thu nhỏ nhiều thứ khiến cho các thành phần của bạn trở nên quá nhỏ đến nỗi chúng không còn nhìn thấy được nữa. Để chắc chắn điều này là đúng bạn chỉ cần nhấp chuột phải vào một trong các thành phần của bạn trong cây thiết kế và sau đó chọn Zoom-to-Selection và phần đó sẽ hiển thị trên màn hình của bạn. Bây giờ làm thế nào để sửa chữa nó.

Đây là cách mà tôi hay sử dụng để sửa chữa nó:

1.Chặn tất cả các thành phần trong assembly trừ chi tiết đầu tiên

2.Sau đó bỏ chặn chúng từng cái một với lệnh Zoom-to-Fit. Tại một chi tiết nào đó bạn sẽ thấy rằng khi bạn bỏ chặn một thành phần và sau đó nhấn Zoom-to-Fit tất cả mọi thứ biến mất một lần nữa. Vì vậy, thành phần đó chính là nguyên nhân.

3.Sau khi xác định được thủ phạm rồi thì đơn giản chỉ cần di chuyển thành phần đó đến vị trí gần với các thành phần khác là được.

Video hướng dẫn Khắc phục lỗi bản vẽ lắp ráp Solidworks đột nhiên trống rỗng:
