Bảo vệ các thuộc tính thiết kế trí tuệ của bạn bằng “Defeature”

SOLIDWORKS 3D CAD không chỉ là một phần mềm thiết kế, nó còn là một công cụ giao tiếp tuyệt vời để có được và chia sẻ thiết kế giữa các nhà cung cấp và khách hàng. Theo truyền thống, khách hàng sử dụng thiết kế bằng cách tự kiểm tra và loại bỏ các dữ liệu không cần thiết về xử lý các tệp lắp ráp kích thước lớn. Cuối cùng, bây giờ các nhà cung cấp có thể kiểm soát các bộ phận hoặc tính năng của thiết kế của họ trong khi chia sẻ với khách hàng bằng cách sử dụng một công cụ tuyệt vời được gọi là “Defeature”.

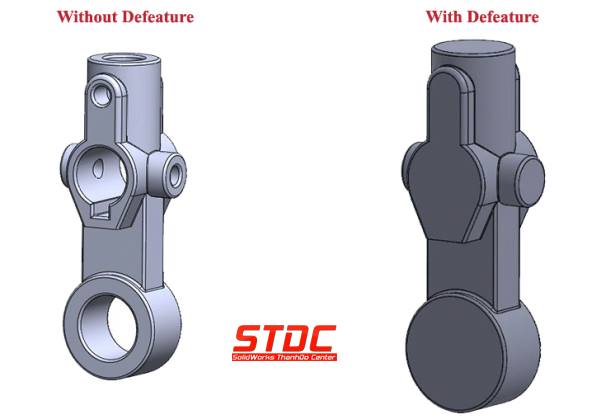

Defeature loại bỏ các bộ phận hoặc tính năng từ một phần hoặc lắp ráp không cần thiết. Nói một cách đơn giản, Defeature giúp bảo vệ tài sản trí tuệ của chúng ta tạo ra. Hãy xem một ví dụ làm thế nào tôi loại bỏ một phần mô hình [Với Defeature và Không Defeature]. Ở đây, tôi đã sử dụng một mô hình Bracket và áp dụng Defeature. Mục tiêu của tôi là chỉ chia sẻ những bề mặt bên ngoài của mô hình này. Vì vậy, tôi đã xóa các tính năng không cần thiết để tôi có thể chia sẻ thiết kế phần này cho bất kỳ ai. Nói một cách đơn giản, tôi bảo vệ quyền sở hữu trí tuệ của thiết kế của mình.

Sự bảo vệ không chỉ dành cho các phần thiết kế hữu ích cho việc xử lý các tập tin lắp ráp lớn. Kể từ khi, tập tin lắp ráp lớn không có số lượng nhiều hơn các thành phần [nội bộ và bên ngoài], thời gian xây dựng lại và kích thước tệp lớn hơn. Vì vậy, để chia sẻ loại tập tin này một cách hiệu quả Defeature là một giải pháp đúng

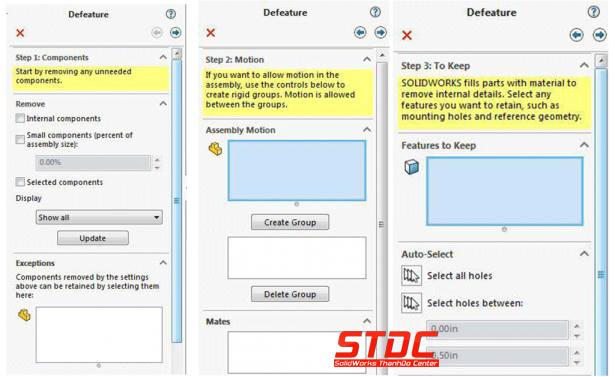

Các hình ảnh sau đại diện cho từng bước xử lý công cụ Defeature.

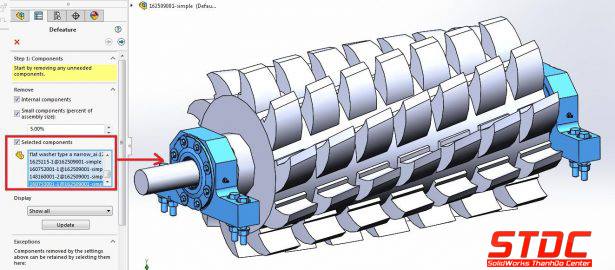

Loại bỏ các thành phần có thể được thực hiện bằng hai phương pháp. Một là dựa trên kích thước và cách khác là chọn lọc các thành phần. Ở đây, tôi đã chọn phương pháp tùy chọn “thành phần chọn lọc (selective components )”. Tôi chỉ loại bỏ các thành phần có chọn lọc và các thành phần nhỏ với 5% kích thước lắp ráp [như đai ốc, bu lông, vòng đệm vv].

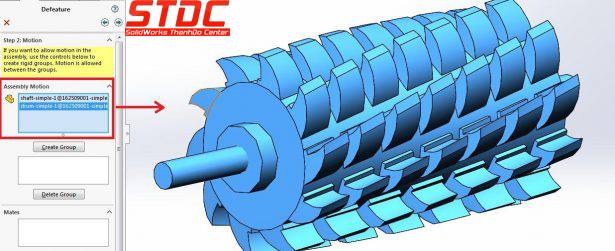

Sau khi lựa chọn các thành phần, tôi chuyển sang bước tiếp theo để điều khiển các chuyển động của lắp ráp. Tôi đã tạo một nhóm để cho phép chuyển động giữa các nhóm.

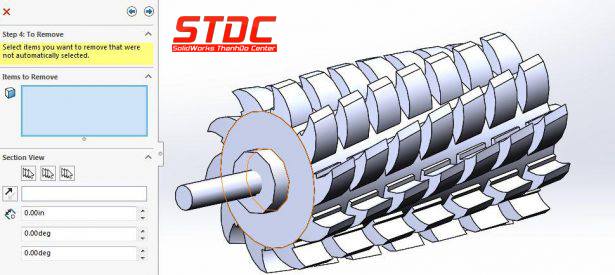

Ngay lập tức chuyển sang bước tiếp theo và kiểm soát tính năng hoặc hình học để giữ lại. Trong kịch bản của chúng tôi, tôi không muốn giữ lại bất kỳ tính năng hoặc hình học nào. Vì vậy, tôi để trống và chuyển sang bước tiếp theo. Bước cuối cùng là xóa các tính năng chúng tôi thích. Kể từ đó, tôi đã xóa các thành phần cần thiết trong tùy chọn thành phần có chọn lọc của mình [Bước 1].

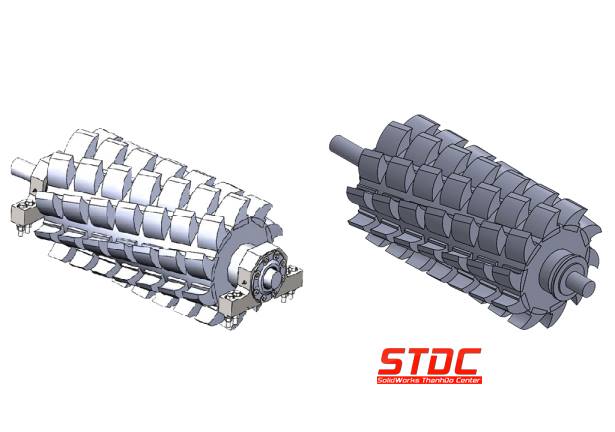

Kết quả cuối cùng tôi đã trình bày dưới đây. Bạn có thể thấy kết quả đáng kinh ngạc. Lưu ý kích thước tệp và thời gian xây dựng lại của Thiết kế cho “Không Defeature và Defeature”.

Trước khi loại bỏ:

Kích thước tệp của thiết kế là 9,6MB và thời gian xây dựng lại là 0,52 giây.

Sau khi loại bỏ:

Kích thước tệp của thiết kế là 1,3MB và thời gian xây dựng lại là 0,105 giây.

Do đó, sử dụng công cụ tiềm năng này có thể giảm kích thước, xây dựng lại thời gian thiết kế và bảo vệ tài sản trí tuệ của bạn.
