Cách đính kèm thêm các đường chỉ dẫn vào kí hiệu số chi tiết (balloon) trong bản vẽ lắp ráp

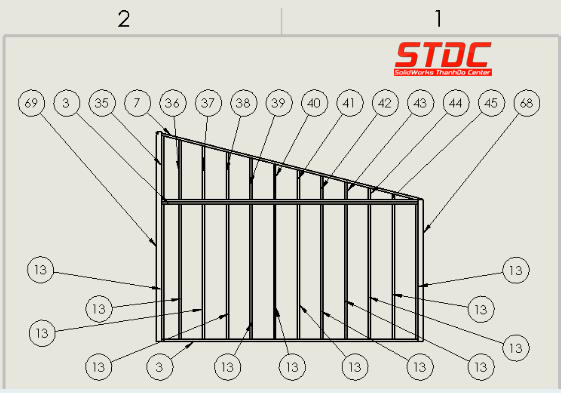

Đối với việc xuất bản vẽ 2D nói chung và bản vẽ lắp ráp nói riêng, điều quan trọng là làm sao để trình bày bản vẽ 1 cách khoa học, hợp lí. Khi đó, bản vẽ sẽ không bị rắc rối bởi đường kích thước, ghi chú hay những kí hiệu số thứ tự chi tiết (balloon) của bản vẽ lắp. Bài viết này tôi sẽ đề cập đến một số mẹo khi tạo balloon cho bản vẽ lắp ráp. Như ví dụ dưới đây, tôi xác định và bố trí Balloon cho chi tiết cảm giác có vẻ là bừa bộn, nó ở khắp mọi nơi, hầu hết không gian bản vẽ được bao quanh  bởi Balloon không còn chỗ để ghi kích thước và chú thích.

Một cách khác để chi tiết các bộ phận này mà không yêu cầu thêm balloon là chỉ cần kéo ra một đường dẫn đầu khác từ vị trí mũi tên ra các mục hiện có.

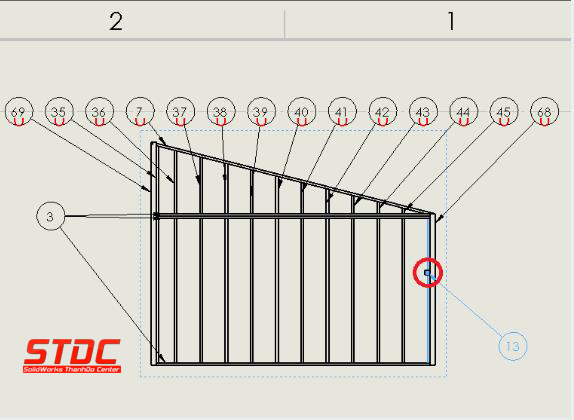

Khi balloon được chọn, giữ CTRL trong khi nhấp và kéo điểm màu xanh lam ở đầu mũi tên sang một phiên bản khác của chi tiết thành phần . Điều này có thể làm liên tục với những chi tiết giống nhau.

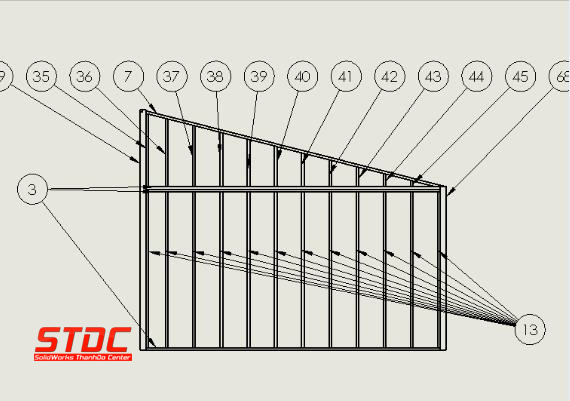

Như vậy, không gian còn lại của bản vẽ là rất nhiều để ta ghi kích thước cũng như ghi chú bản vẽ.

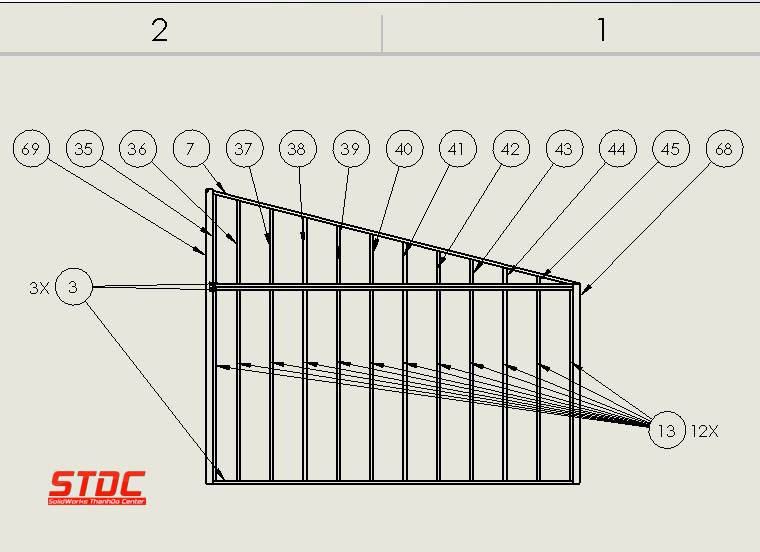

Hoàn thành chế độ xem bản vẽ của bạn bằng cách thêm nhiều chi tiết hơn với giá trị số lượng  đường dẫn trên balloon.

Tìm hiểu thêm Kỹ thuật Balloon trong SOLIDWORKS
