Cách hiểu các cấu trúc bên trong một mô hình lắp ráp phức tạp

Nói chung, việc hiểu các cấu trúc bên trong của một mô hình lắp ráp thường khó khăn. Các thành phần được bao gồm trong mô hình là rất quan trọng để hình dung cái mà một part-chi tiết nhỏ(chẳng hạn như trục bên trong, vết cắt, vòng bi, bụi cây vv) sẽ trông giống như sau khi cắt. Việc lựa chọn part nào và vị trí của mặt phẳng cắt là điều quan trọng hơn bất kỳ thứ gì khác. Những điều quan trọng này có thể được thực hiện dễ dàng và hiệu quả thông qua thiết kế mô hình hoặc trong bản vẽ giấy hoặc bản vẽ phần mềm. Vì vậy, thiết kế và trao đổi thông tin sản xuất cần tốt và phong phú trong mọi tổ chức.

Tuy nhiên, các bộ phận bên trong các mô hình thiết kế xây dựng gây ra sự khó khăn, nó có thể dễ dàng hiểu được bằng một công cụ trợ giúp gọi là “Xem phần cắt ra-Section View“. Section View là một công cụ năng suất cho phép các nhà thiết kế tập trung vào các thành phần bên trong. Việc cắt Section View là một dạng xem được sử dụng trên một bản vẽ để hiển thị một khu vực hoặc một phần ẩn của một đối tượng bằng cách cắt bỏ hoặc loại bỏ một số đối tượng đó.

Một Section View được tạo ra bằng cách chạy mặt phẳng cắt qua toàn bộ chiều dài hoặc một số khu vực của đối tượng đang được cắt. Để tạo chế độ xem sử dụng làm chế độ xem gốc có thể tạo theo hướng bắt đầu và kết thúc trong khu vực tương ứng của bản vẽ.

Section View

SOLIDWORKS cho phép người dùng thoát khỏi một thế giới tưởng tượng và sản xuất part dễ dàng cho dù nó phức tạp như thế nào. Xây dựng một Mô hình 3D bằng cách sử dụng các công cụ tiềm năng trong SolidWorks và nâng cao khả năng giao tiếp thiết kế của bạn bằng một trong những công cụ đặc biệt được gọi là Section View.

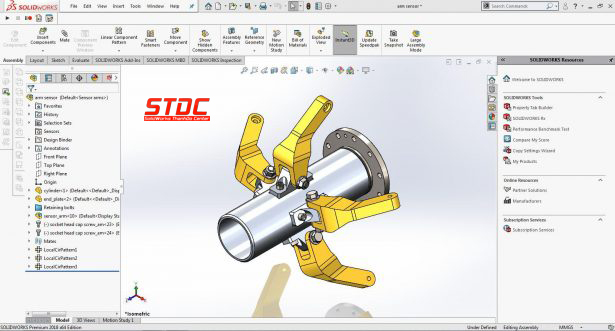

Ở đây tôi muốn hiển thị một ví dụ

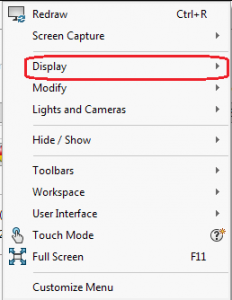

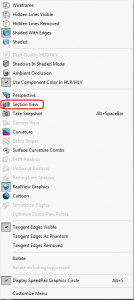

• Chuyển đến thanh Công cụ thanh công cụ(Tool bar)-> Nhấp vào Section View (Xem thanh công cụ) hoặc View-> Display-> Section View.

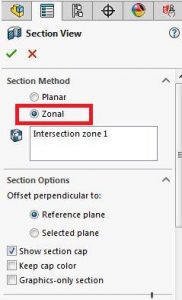

• Trong phần Quản lý thuộc tính Section View , bên dưới phần Section Method, chọn “Zonal”. Trong đó, chúng ta có thể định nghĩa một Section View bằng cách chọn một hoặc nhiều vùng. Thông thường các khu vực trong mô hình được xác định bởi giao điểm của mặt phẳng hoặc mặt đã chọn và cũng với hộp giới hạn của mô hình.
• Nếu bạn yêu cầu khoảng cách cụ thể giữa hai tùy chọn phần sử dụng mô hình. Và chọn cách bù đắp phần được cắt là cần thiết. Offset có thể được thực hiện theo hai cách khác nhau như Reference Plane và Plane Plane.

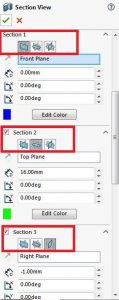

• Reference Section có thể được đưa lên đến ba mặt phẳng / bề mặt khác nhau. Ở đây chọn mặt phẳng phụ thuộc vào khu vực cần cắt. Ngoài các mặt phẳng cắt, Section 2 và Section 3 cũng có thể được lựa chọn và kiểm soát các thuộc tính của nó.

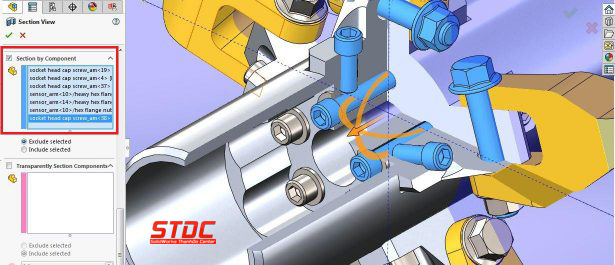

• Nét đặc biệt của SolidWorks Zonal Section View là có thể bao gồm và loại trừ các khối lắp ráp hoặc các thành phần từ Section View. Trong ví dụ này,  tôi đã chọn tùy chọn loại trừ cho các thành phần như đai ốc, bu lông và vòng đệm.

• Ngoài ra, có thể chọn một hoặc nhiều vùng phụ thuộc vào cách một mô hình lắp ráp hoặc mô hình một phần được đánh dấu. Các khu vực giao nhau sẽ được kiểm soát trong khu vực đồ họa .

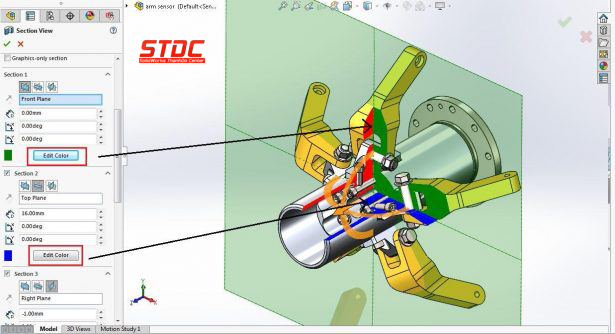

• Trong Zonal Section View, Chúng ta có thể làm nổi bật khuôn mặt hoặc khối chi tiết bằng các màu khác nhau. Vì vậy, bạn có thể phân biệt mô hình dễ dàng.

• Cuối cùng, nhấp vào tùy chọn “Xem trước – Preview”. Điều này sẽ cho phép các bạn có một cái nhìn tại mô hình sau khi cắt.

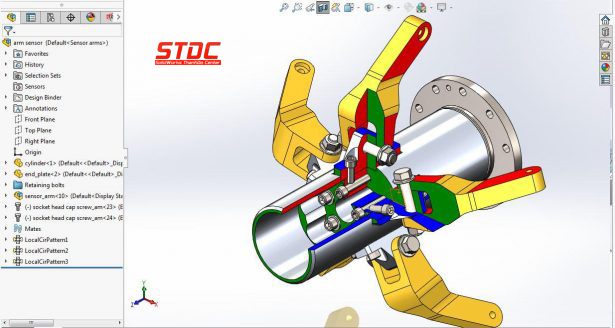

• Ở đây hình dưới đây cho bạn thấy một Zonal section view đã được xác định.
