Cách tạo chuỗi dây xích trong Solidworks

Làm cách nào để thiết kế một chuỗi xích trong Solidworks? Đây là một câu hỏi mà chúng tôi đã được hỏi rất nhiều lần về hỗ trợ kỹ thuật. Hai phương pháp mô hình hóa 3D một chuỗi SOLIDWORKS được mô tả trong bài đăng này, cả hai phương pháp đều sử dụng tính năng “Curve Driven Pattern”. Kỹ thuật này có thể được sử dụng cho nhiều ứng dụng khác.

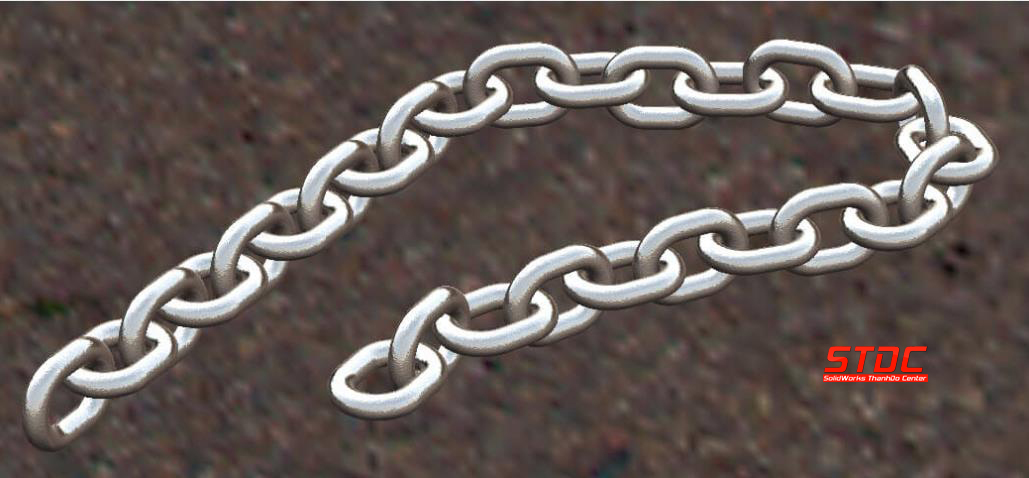

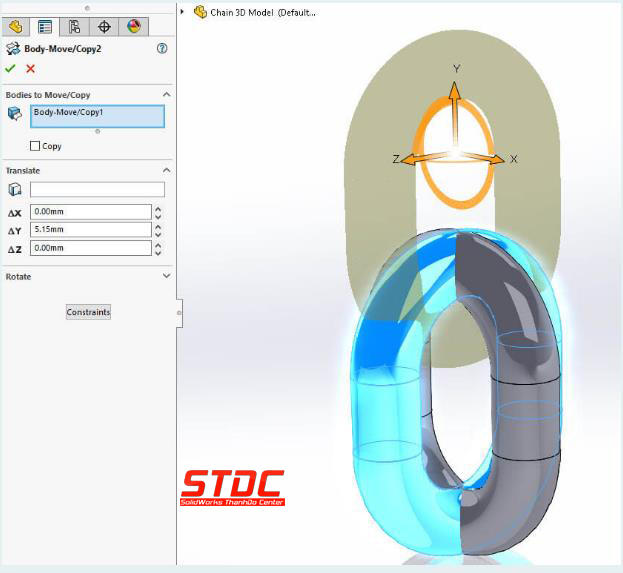

Sử dụng Move / Copy Solid Bodies liên kết đầu tiên của chuỗi có thể được mô hình hóa bằng cách quét một biên dạng hình tròn trên một biên dạng hình Straight Slot. Tất nhiên, kích thước phải phù hợp với kích thước của chuỗi dây xích. Điều này sẽ tạo những mắt xích đầu tiên. Bây giờ, sử dụng lệnh Move / Copy Body, phần mắt xích này có thể được xoay 90 độ và cũng được dịch để định hình phần mắt xích tiếp theo hoặc các liên kết tiếp theo của chuỗi. Đảm bảo chọn tùy chọn Copy bên dưới tính năng Move / Copy Body. Nếu không thì mắt xích đầu tiên sẽ di chuyển đến một vị trí mới và mắt xích thứ hai sẽ không được tạo ra.

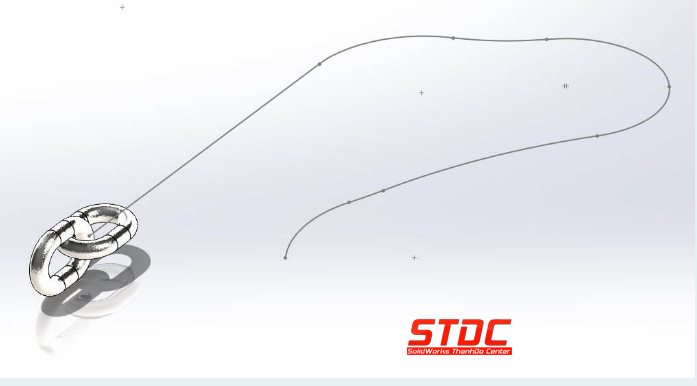

Bây giờ, cần có một đường cong để xác định đường đi hoặc hướng của chuỗi dây xích. Đường cong có thể được vẽ bằng lệnh Spline hoặc kết hợp các đường và cung.

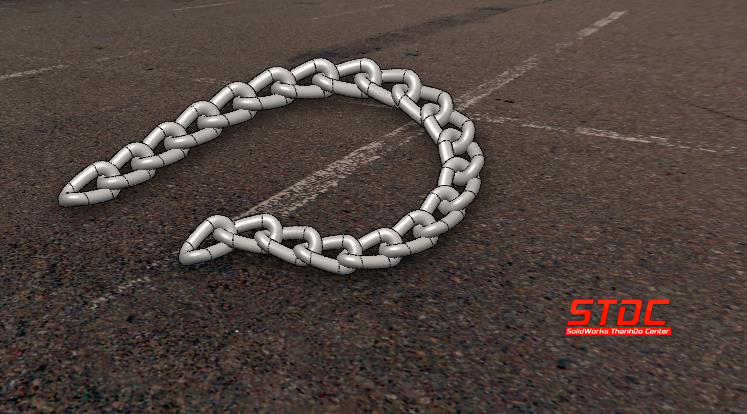

Cuối cùng, lệnh Curve Driven Pattern được sử dụng để hoàn thành mô hình chuỗi. Đường cong hướng dẫn có thể được sửa đổi để định hình chuỗi theo cách bạn muốn. Trong Curve Driven Pattern tính năng tính năng lựa chọn “Tangent to curve” tùy chọn theo Alignment Method sẽ cung cấp kết quả tốt hơn

Sử dụng tính năng Flex

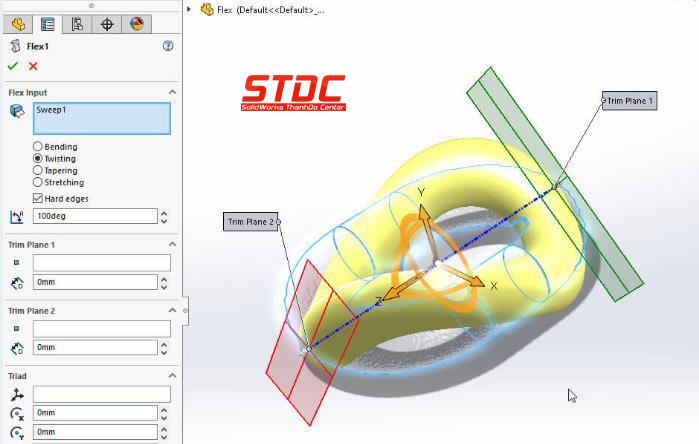

Phương pháp thứ hai tận dụng tính năng  Flex trong Solidworks để xoay liên kết chuỗi đầu tiên và tạo liên kết để tạo chuỗi. Trong phương pháp này, chỉ có một mắt xích cần phải được tạo ra khi cùng một cơ thể bị xoắn và hoa văn dọc theo cùng một đường cong.

Video Hướng dẫn tạo chuối dây xích trong Solidworks:
