Cách tạo điểm gấp trong ghi chú mối hàn Solidworks
Trong bài này, tôi sẽ chỉ cho bạn cách tạo ra một điểm gấp trong ghi chú mối hàn . Đây là một trong những tùy chọn đơn giản nhưng có thể giúp ích rất nhiều, đặc biệt là khi xử lý các bản vẽ phức tạp. Thông thường có rất nhiều kích thước, ghi chú, balloon, dung sai…. và tất cả thông tin đó được bố trí hợp lí vào một hình chiếu sẽ là một thách thức.
Một trong những biểu tượng phổ biến trong bản vẽ cơ khí là biểu tượng mối hàn. Tính năng biểu tượng mối hàn có một số tùy chọn có sẵn. Bạn có thể thêm một điểm gấp vào ghi chú mối hàn của bạn cũng như thêm chú thích của mối hàn vào bất cứ hình chiếu nào trong bản vẽ.
Cách chèn biểu tượng mối hàn trong Solidworks

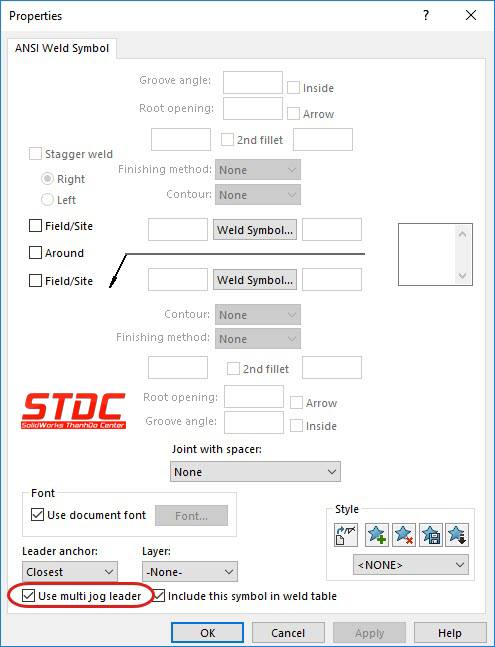

Khi bạn bắt đầu lệnh biểu tượng mối hàn trong SOLIDWORKS, nó sẽ mở ra với hộp thoại “Weld Symbol Properties“. Ở góc dưới cùng bên trái của hộp thoại có một hộp kiểm được gọi là “Use multi jog leader” mà bạn có thể chọn để bắt đầu tạo điểm gấp trong kí hiệu mối hàn.
Sau đó, bạn có thể chọn các điểm khác nhau trên màn hình nơi bạn muốn tạo điểm gấp.
Thêm điểm gấp sau khi chèn một biểu tượng Weld

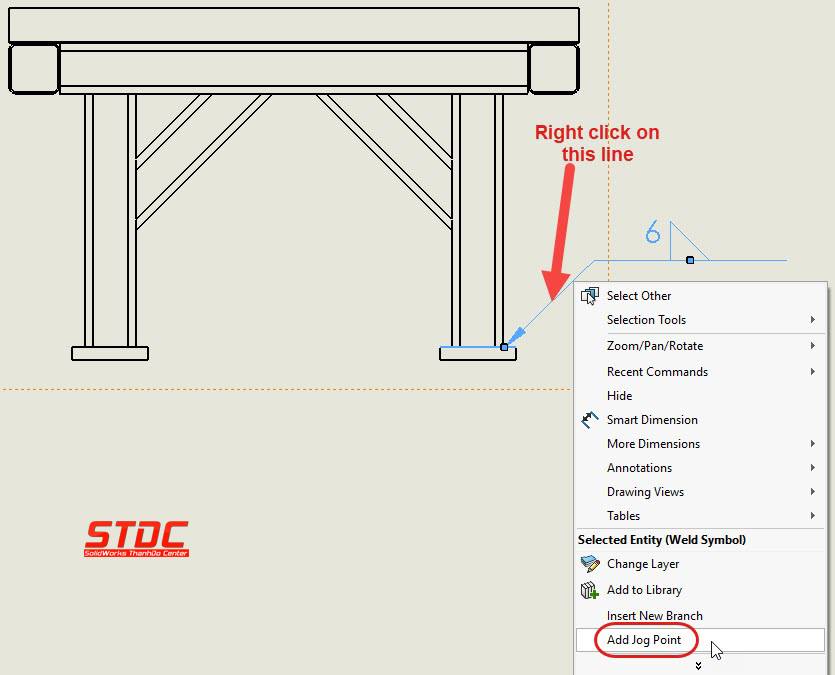

Đôi khi bạn có thể quên tích kiểm hộp đó hoặc bạn không cần tạo điểm gấp nhưng bây giờ bạn cần nó và phải thêm nó. Giống như bất cứ điều gì khác trong SOLIDWORKS nó rất dễ dàng để quay lại và thêm điểm gấp cho biểu tượng của bạn. Đơn giản chỉ cần nhấp chuột phải vào biểu tượng mối hàn và chọn “Add Jog point“. Sau đó bạn có thể chọn bất cứ điểm nào trên đường chú thích nơi mà bạn muốn thêm điểm gấp.

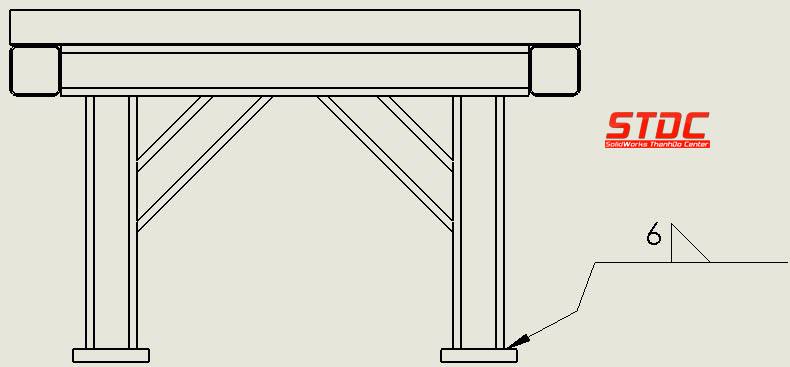

Bạn cũng có thể tạo nhiều hơn một điểm nếu bạn cần.
Video Hướng dẫn tạo điểm gấp trong ghi chú mối hàn :
