Cách tạo điểm Virtual Sharp trong môi trường Sketch và Drawing

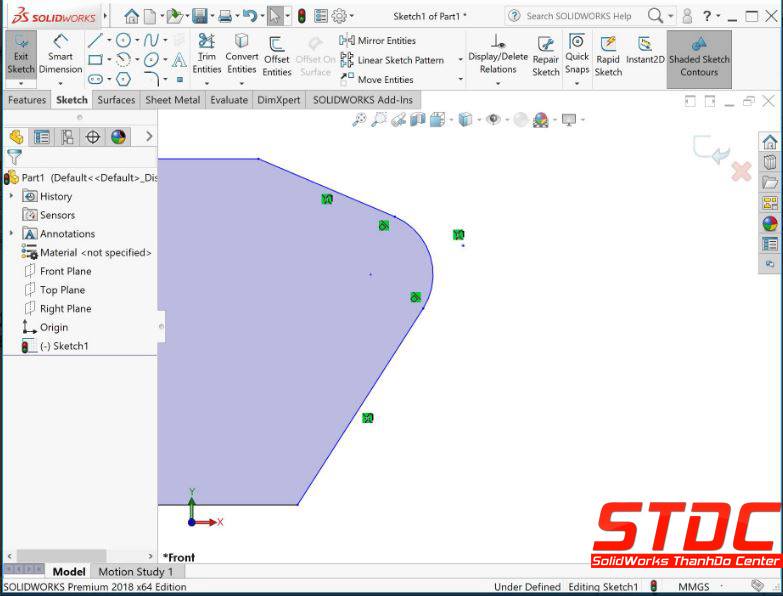

Các điểm Virtual Sharp là các điểm giao cắt ảo khi nối dài các đối tượng cắt nhau trong Solidworks. Để xác định các điểm giao cắt ảo có nhiều cách khác nhau. Có một phương pháp mà rất nhiều người sử dụng dùng đến đó là bạn có thể tạo điểm bằng lệnh Point và sau đó sử dụng quan hệ ràng buộc với các đường để tìm ra điểm giao. Phương pháp này luôn hoạt động tốt, tuy nhiên có một cách hiệu quả hơn rất nhiều.
Để thực hiện phương pháp này các bạn có thể thực hiện như sau:

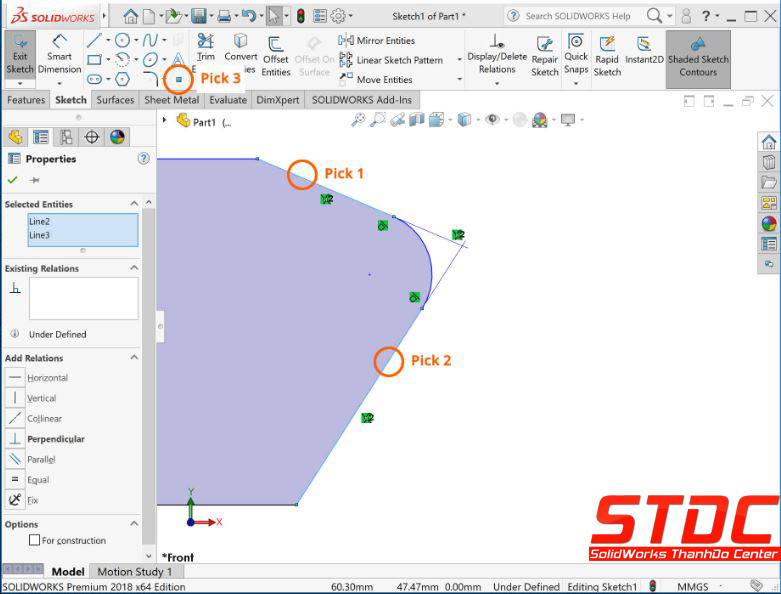

Giữ phím CTRL và nhấp chuột trái vào một đối tượng đường.
Bấm chuột trái vào đường thứ hai.
Nhấp chuột trái vào công cụ Point.

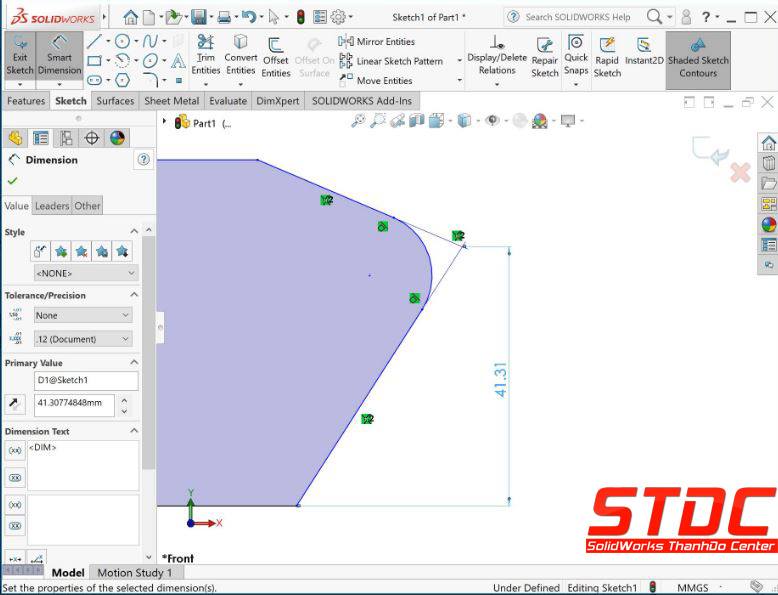

Điều này tiết kiệm thời gian vì bạn không phải thêm các quan hệ ràng buộc. SOLIDWORKS sẽ thêm chúng tự động.
