Tạo các dạng kích thước trong Solidworks
Các bạn có biết là chúng ta có thể tự chọn tạo kiểu kích thước (Dimension Styles) trong Solidworks. Ví dụ : Tạo thêm các kích thước được đính kèm với ghi chú.
Thêm Kiểu kích thước SOLIDWORKS

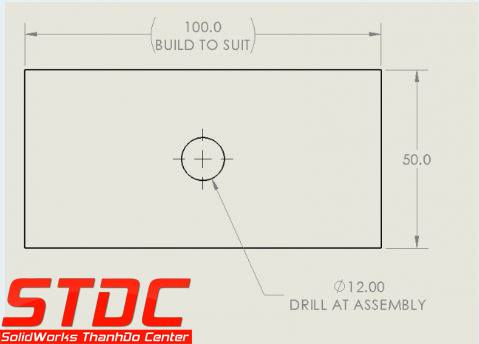

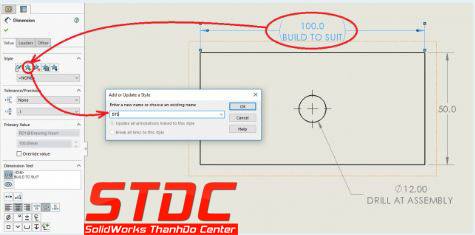

Để thêm một kiểu kích thước mới chúng ta bắt đầu bằng cách chọn kích thước, sau đó di chuyển chuột sang phía bên trái. Khi ở phía bên trái, ta nhấp chọn “Add or Update a Style” (biểu tượng hình sao có dấu +). Một cửa sổ xuất hiện và chúng ta có thể đặt cho nó một cái tên bất kì có ý nghĩa (ví dụ như BTS- Build To Suit).

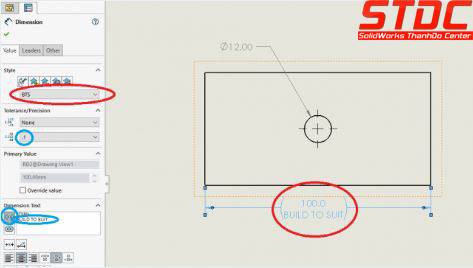

Trên bản vẽ này, chúng ta có thể chọn bất kỳ kích thước nào sau đó chọn BTS từ menu thả xuống bên dưới nút “Add or Update a Style” để tạo kiểu cho kích thước.
Tuy nhiên khi tạo một bản vẽ mới kiểu kích thước BTS không còn xuất hiện.
Làm cách nào để sao chép kiểu kích thước từ bản vẽ này sang bản vẽ khác?
Để sao chép các kiểu kích thước, trước tiên chúng ta cần lưu chúng ra dưới dạng files bên ngoài.

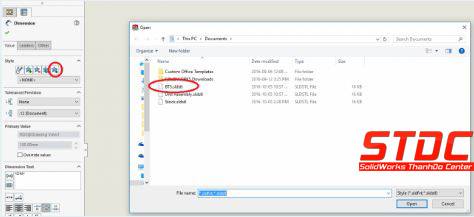

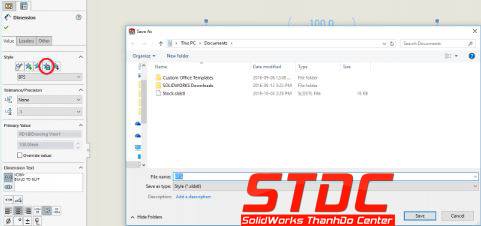

Sử dụng lệnh Save Style để lưu nó dưới dạng files (.sldstl). Và lặp lại cho mỗi kiểu kích thước mà chúng ta tạo ra. Sau đó, chúng ta mở lại bản vẽ mới của mình và sử dụng lệnh Load Style và chọn kiểu kích thước muốn đưa vào.

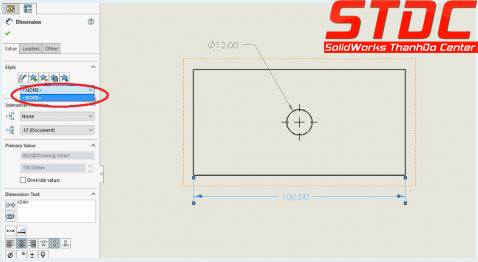

Sau khi có quyền truy cập vào kiểu kích thước của SOLIDWORKS trong bản vẽ mới. chúng ta có thể chọn các kiểu kích thước khác nhau và áp dụng nó cho các kích thước trong bản vẽ này.
Áp dụng kiểu kích thước cho files mẫu.
Để áp dụng kiểu kích thước cho bản vẽ mẫu Drawing Template. Chúng ta tạo một bản vẽ mới, sau đó tải kiểu kích thước theo các bước được mô tả trước đó. Sau đó, lưu bản vẽ dưới dạng Drawing Template và ghi đè lên mẫu cũ. Bây giờ, mỗi bản vẽ mới tạo sẽ có sẵn tất cả các kiểu kích thước cá nhân!
