Cách tạo và làm việc với hệ tọa độ phụ
Bạn có thể tạo một hệ tọa độ phụ trong một mô hình và có thể sử dụng nó để tham chiếu trong Measure, Mass Properties hoặc xuất sang một file trung gian (Parasolid®, STEP, IGES, v.v.).
Để tạo gốc tọa độ phụ ta làm như sau:

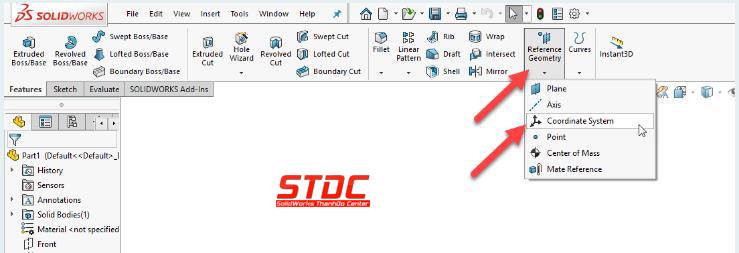

Trong Tab Features, thả trình đơn Reference Geometry sau đó chọn Coordinate System

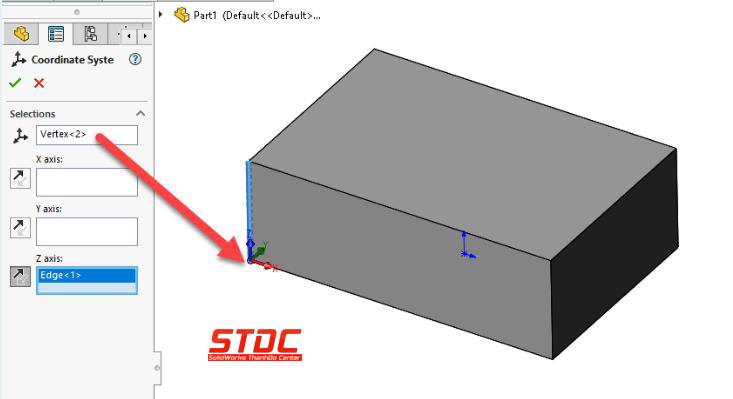

Xác định vị trí gốc dựa trên đỉnh hoặc điểm và sử dụng tham chiếu để thay đổi hướng của X, Y, Z nếu cần.

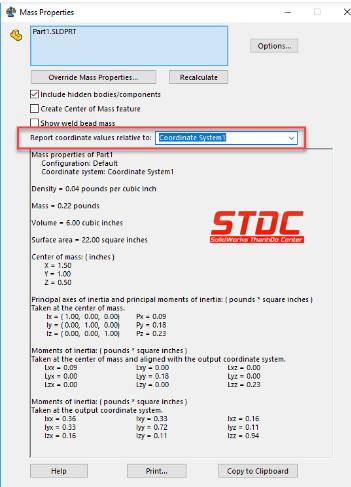

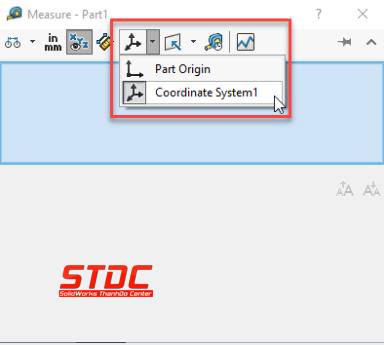

Chọn gốc tạo độ phụ trong đo kích thước 3D để đo kích thước hoặc tính toán khối lượng chi tiết,xác định tạo độ trọng tâm cho chi tiết hay cụm láp ráp

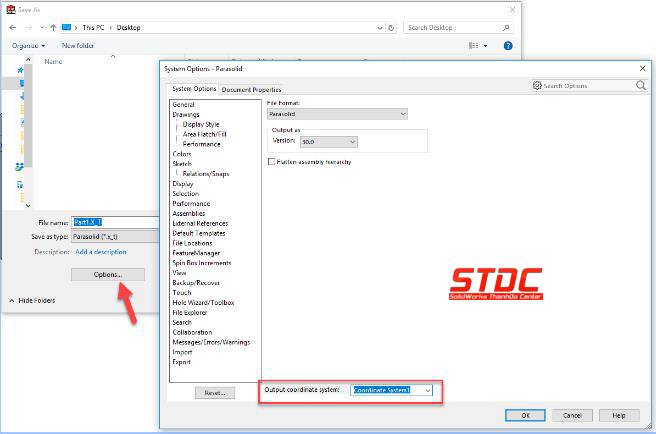

Sau cùng, chúng ta có cách để chèn nó vào file trung gian
