Có gì mới trong SOLIDWORKS 2019: Kim loại tấm – Góc xiên

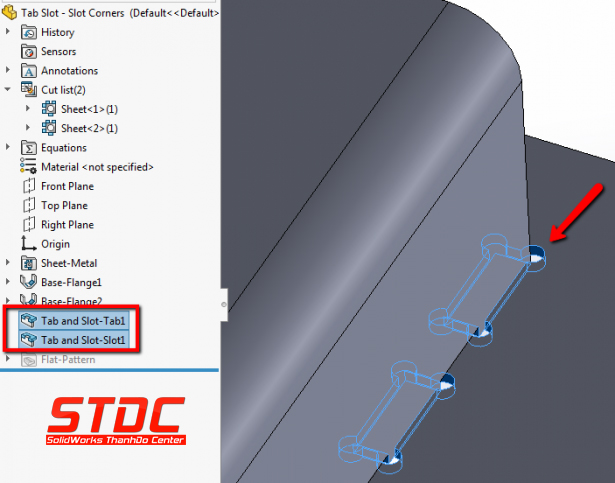

Tính năng Tab và Slot cho SOLIDWORKS Sheet Metal vừa được thêm vào trong phiên bản 2018 . Vào năm 2019, họ đã tăng cường chức năng mặt bên khe trong Tab / Slot features : Khả năng tự động bổ sung các vết cắt giảm khi các tạo góc nhiều bề mặt
Ngày trước, khi làm việc, bất cứ khi nào sản xuất lớn các bộ phận hàn, chúng tôi sẽ tạo ra một vật cố định để giữ cho sự liên kết và lắp ráp liên tục nhanh hơn. Thỉnh thoảng, chúng tôi có thể thêm các tab và vị trí của riêng mình vào các bộ phận để đảm bảo rằng các bộ phận được thực hiện liên tục giống nhau nhiều lần. Lúc đó chúng tôi đã sử dụng tính năng này từ Tab và Slot Feature.
Cải tiến mới này là điều mà trước đây chúng ta khó nghĩ đến – việc bổ sung các vết cắt giảm ở phía khe.

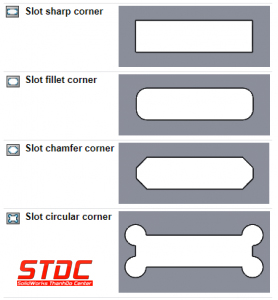

Như đã thấy trong hình ảnh trên , có 4 phương pháp. Mặc định chỉ là một Slot bình thường với kiểu góc nhọn , giống như phiên bản 2018. Chức năng mới ”Slot fillet corner” và ”Slot chamfer corner” là tuyệt vời nếu các phần giao là một phần gia công hoặc đã có cạnh bị hỏng sau phương pháp cắt phẳng đã được thực hiện: Plasma, Laser, cắt Water Jet. Trong tùy chọn mới, ” Slot circular corner “ , khá thú vị bởi cách sử dụng cắt Plasma hoặc Laser , đôi khi các phương pháp này sẽ để lại các góc gồ ghề ở mặt tab vẫn có thể hàn nhưng lại khiến sản phẩm trở thành một vấn đề , đặc biệt là khi các tấm dày – 1/2 inch, 3/4 inch.
Phương pháp của chúng tôi để giải quyết vấn đề này, đó là mở kích thước khe một chút, nhưng điều này làm cho sự liên kết của phần giao trở nên cẩu thả hơn. Điều này sẽ khiến tạo ra một xung đột có thể không cần thiết. Nếu có tính năng Tab and Slot Circular Corner, có thể để dung sai chặt chẽ hơn, thêm phần cắt giảm vào góc và tiết kiệm cho đội ngũ sản xuất những rắc rối trong việc gỡ bỏ và gỡ các cạnh thô của các tấm bằng các tab trên chúng .

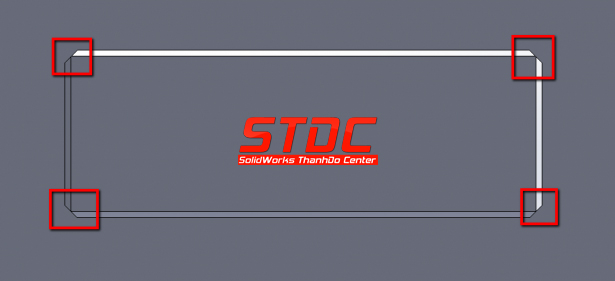

Lời khuyên với bất kỳ phương pháp nào của Fillet Corner và Chamfer Corner: Đảm bảo rằng Slot Length Offset mới và Slot Width Offset mới cho phép vật liệu không tự giao nhau giữa tab và slot.
Tab / Slot hoàn hảo.
