Sử dụng lệnh Extrude Surface mà không cần tạo Sketch
Sử dụng tính năng SOLIDWORKS Surface Extrude, chúng ta có thể Extrude các cạnh biên của một mặt của vật thể rắn hoặc các cạnh viền bề mặt theo hướng tùy chỉnh. Khi chúng ta thực hiện lệnh Extruded Surface, hai điều có thể xảy ra:
- Bản Sketch đã được tạo đang hoạt động hoặc được chọn trước khi thực hiện lệnh Extrude Surface
- Không có bản phác thảo nào tồn tại.

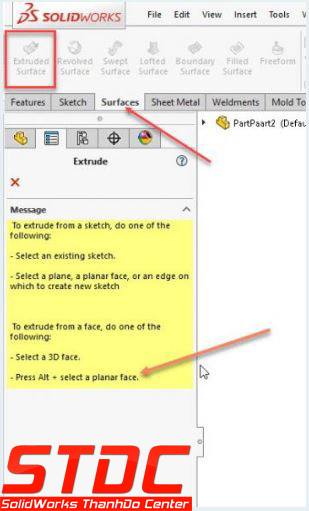

Trong trường hợp không có bản Sketch nào tồn tại hoặc được chọn, một thông báo có màu vàng sẽ hiển thị trong Property manager window ở bên trái. Thông tin hướng dẫn chúng ta chọn một bản Sketch hoặc một mặt phẳng để bắt đầu vẽ một bản Sketch cho mục đích Extrude. Ngoài ra, thông báo hướng dẫn chúng ta Extrude từ bề mặt 3D hoặc sử dụng mặt Alt Alt + mặt phẳng để Extrude.

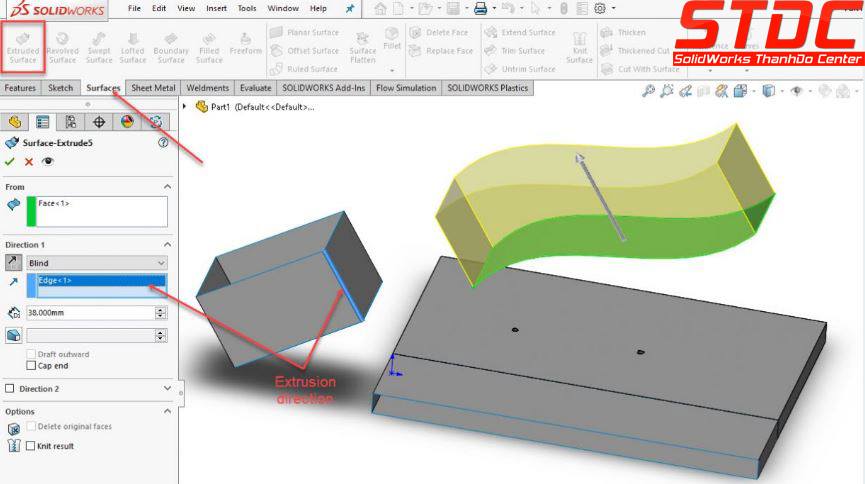

Trong hình dưới đây, ba tính năng khác nhau của SOLIDWORKS Surface Extrude được thể hiện bằng phương pháp trên:
Một mặt phẳng của một khối lập phương hình chữ nhật được Extrude.
Ngoài ra, một Surface Body được sử dụng để Extrude các cạnh biên của nó.
Cuối cùng, một bề mặt 3D được Extrude theo hướng xác định.
Để chỉ định hướng Extrude, có thể chọn đường phác thảo hoặc cạnh của vật rắn hoặc bề mặt.
