Mẹo và thủ thuật định tuyến(Routing) trong Solidworks

SOLIDWORKS Routing cho phép bạn tự động hoàn toàn quá trình định tuyến đường ống, ống hoặc thậm chí là cáp. Bổ trợ này cho phép bạn tiết kiệm nhiều giờ mô hình hóa so với các phương pháp truyền thống. Trong bài viết này, chúng tôi sẽ chia sẻ các mẹo và thủ thuật hàng đầu của chúng tôi để định tuyến SOLIDWORKS.

Kích thước và kết nối:

Các đường ống và ống trong SOLIDWORKS Định tuyến(Routing) được điều khiển bằng các bản phác thảo có thể xác định kích thước bằng các kỹ thuật thông thường. Trong khi định tuyến, bạn có thể định tuyến dọc theo hình học hiện có. Ví dụ dưới đây thể hiện định tuyến dọc theo một cấu trúc thành phần từ một khung cấu trúc. Đây là một kỹ thuật hữu ích để giữ mục đích thiết kế.

Chế tạo bộ phận mẫu:

SOLIDWORKS Routing có khả năng tạo các thành phần định tuyến từ đầu, tuy nhiên, tùy thuộc vào thành phần nào bạn đang tạo, điều này có thể tốn rất nhiều thời gian. Một mẹo tiết kiệm thời gian mà chúng tôi khuyên bạn nên mở một thành phần hiện có tương tự như thiết kế mới của bạn, và thực hiện các sửa đổi trên đó. Sau đó, lưu nó ra một thư mục mới.

Mẫu!

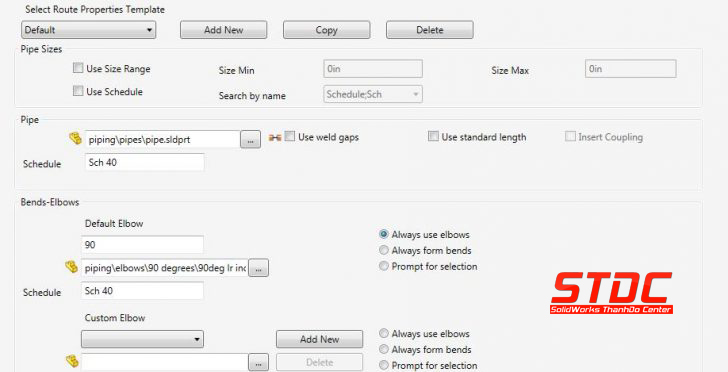

Giống như với các phần và bản vẽ, việc thiết lập các mẫu sẽ tăng tốc độ công việc của bạn; cùng áp dụng cho Định tuyến. Mẫu định tuyến cho phép bạn tạo mẫu có thể liệt kê nhóm với nhau. Ví dụ, bạn có thể có một mẫu được thiết lập cho Sch40 mà sẽ chỉ cho phép các thành phần Sch40 được sử dụng trong tuyến đường đó.

Kiểm soát các bộ phận của bạn với các bảng thiết kế:

Trong Định tuyến, bạn thường sẽ sử dụng các thành phần có kích thước khác nhau. Do đó, chúng tôi tin rằng ‘cấu hình’ là cách mạnh mẽ nhất để kiểm soát Quản lý một phần. Điều này là do nó cung cấp một cách nhanh chóng và hiệu quả để tạo nhiều cấu hình.

Luôn cập nhật thư viện định tuyến của bạn!

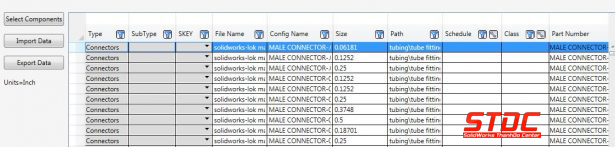

Một khi bạn đã tạo ra bất kỳ thành phần mới, và bạn đã sẵn sàng để sử dụng chúng một cách hiệu quả trong định tuyến, bạn sẽ cần phải thêm chúng vào cơ sở dữ liệu định tuyến. Cơ sở dữ liệu này có thể được tìm thấy trong trình quản lý thư viện định tuyến, như được minh họa bên dưới.

Sử dụng chiều dài cắt tiêu chuẩn của đường ống!

Trong các mẫu định tuyến của mình, bạn có thể chỉ định độ dài tối đa của các đường ống mà bạn có thể mua hoặc sử dụng trong ngành của mình. Đây là một mẹo tiện dụng vì thông tin sẽ được đưa vào mô hình của bạn với độ dài cắt được hiển thị trên bản lắp ráp và nó cũng sẽ xuất hiện trong bảng vật liệu của bạn.
