Sketch Bend vs Edge Flange là hai công cụ được thực hiện rất nhiều trong thiết kế kim loại tấm. Hai công cụ khác nhau nhưng tạo ra kết quả tương tự nhau. Vậy tại sao phải có hai lệnh chỉ để làm điều tương tự? Chúng tồn tại bởi vì mặc dù cả hai có thể cho kết quả tương tự, nhưng chúng được áp dụng ở những thời điểm khác nhau với mục đích thiết kế khác nhau.

Ví dụ xây dựng một hộp kim loại tấm điển hình bằng cách sử dụng các tính năng kim loại tấm. Chúng tôi sẽ tạo ra một hộp giống như chúng tôi đã làm trong một bài viết trước đây.  Hộp có kích thước đế 12  x 12 x12 inch . Xây dựng chi tiết hộp này thật dễ, phải không?

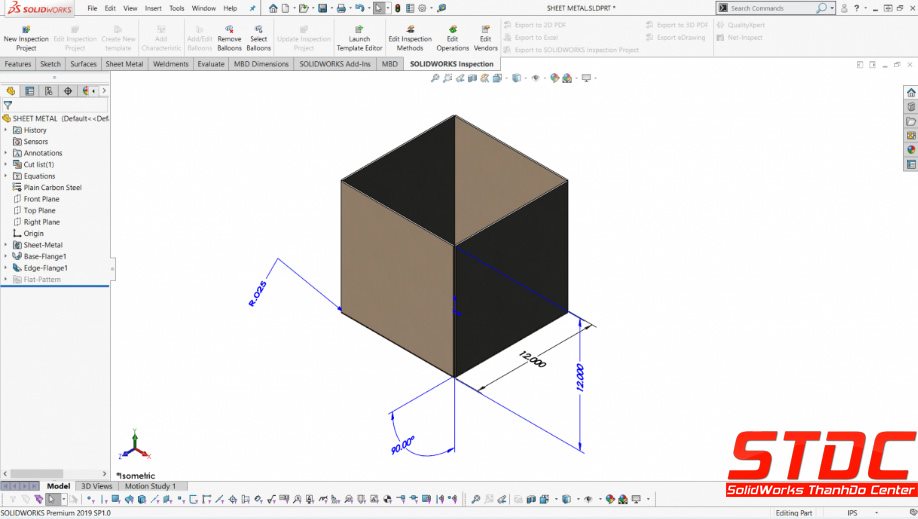

Tạo hộp bằng lệnh Edge Flange

Tuy nhiên khi chúng ta sử dụng lệnh Sketch Bend, rất lâu phải không?

Không những lâu mà nó còn khá là khó. Các kích thước phải thật chính xác để có được kết quả tương tự như Edge Flange.

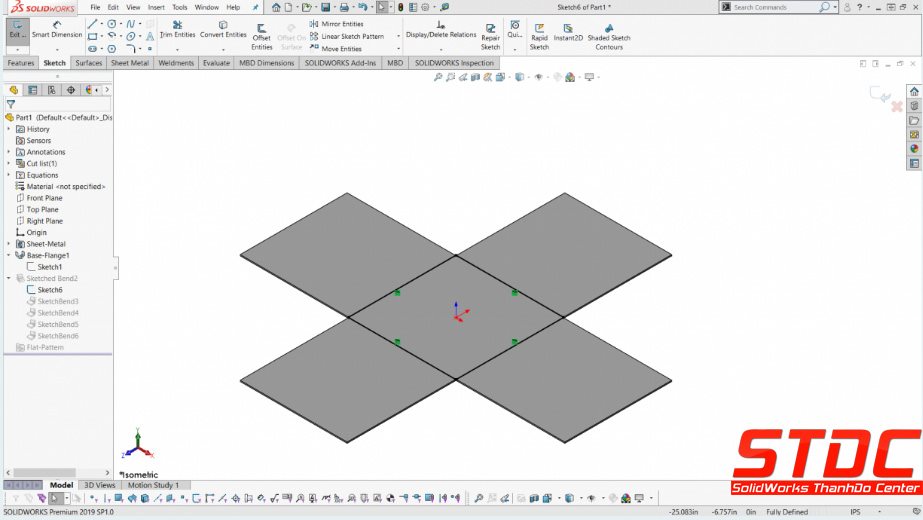

Tạo hộp bằng lệnh Sketch Bends

Tiếp tục với một ví dụ khác như hình bên dưới, nhìn vào chi tiết, chúng ta thấy rằng Edge Flange và Sketch Bend  đều có thể sử dụng để tạo được chi tiết này, nhưng nếu bạn có thêm một cái mấu ở giữa chẳng hạn. Sử dụng hình học hiện tại, bạn có thể bẻ cong các mấu này bằng Edge Flange không? Không, nhưng bạn có thể sử dụng Sketch Bend.

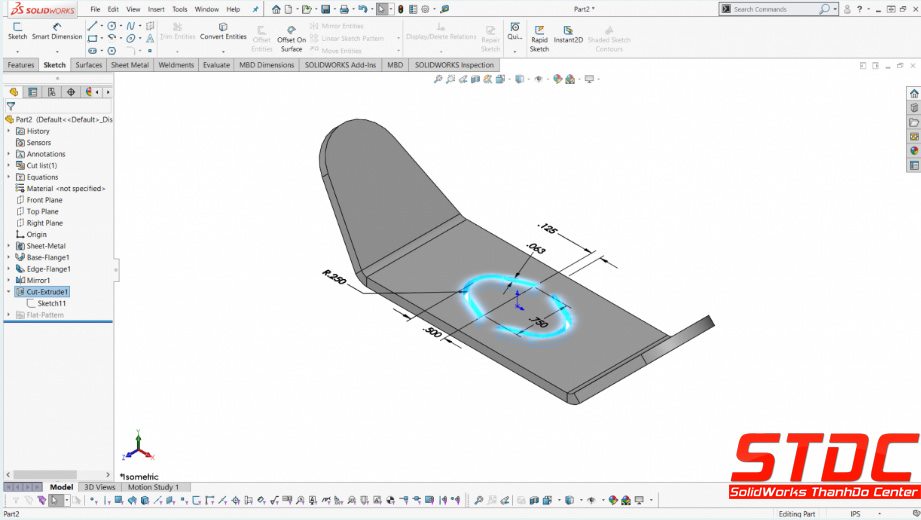

Chi tiết với đường uốn phức tạp

Có thể tạo mấu đó bằng lệnh Edge Flange không? Có, Tuy nhiên cách làm sẽ khá là phức tạp, trước đó bạn cần xóa mấu đã tạo, sau đó thêm một cạnh nhỏ để uốn cong, tạo một biên dạng Sketch và thay đổi các tham số uốn cong.

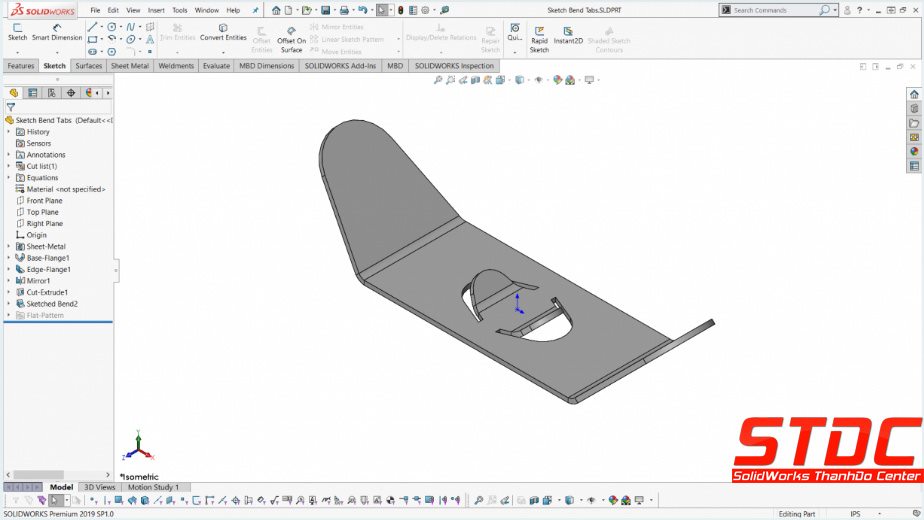

Tính năng được tạo bằng lệnh Sketch bend

Kết luận của chúng tôi

Edge Flange và Sketch Bend có thể làm những điều tương tự nhưng được thiết kế cho mục đích thiết kế rất khác nhau. Nếu bạn đang thực hiện uốn các mặt bích cơ bản không yêu cầu sử dụng các hình học phức tạp, thì Edge Flange là lựa chon tối ưu và nhanh nhất. Tuy nhiên, nếu bạn được yêu cầu sử dụng hình học hiện có, hình học phức tạp hoặc cần thêm tùy chỉnh, thì Sketch Bend lại là lựa chọn hàng đầu của bạn.
