Solidworks 2018 – hỗ trợ ràng buộc đồng tâm bị lệch tâm
Khi làm việc với các mô hình tải xuống từ trên mạng hoặc nhập file từ phần mềm khác sang có thể tạo ra một tình huống như nhiều cặp lỗ không thể láp ráp đồng tâm mặc dù không có vấn đề gì với các thành phần được sản xuất phù hợp. Tùy chọn đối xứng đồng tâm trong Solidworks 2018 có thể xử lý cho sự khác biệt nhỏ này trong khoảng cách của lỗ.

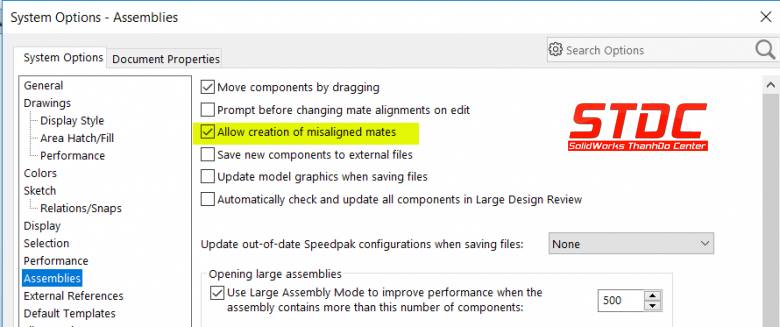

Khi tùy chọn :’ Tools > Options > System Options > Assemblies > Allow creation of misaligned mates‘

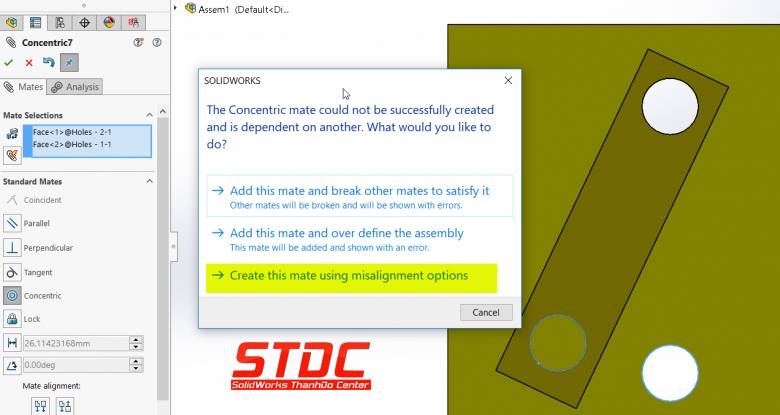

Một cuộc xung đột trong lắp ghép đồng tâm cho phép sử dụng một tùy chọn lệch hướng như trong hình dưới đây:

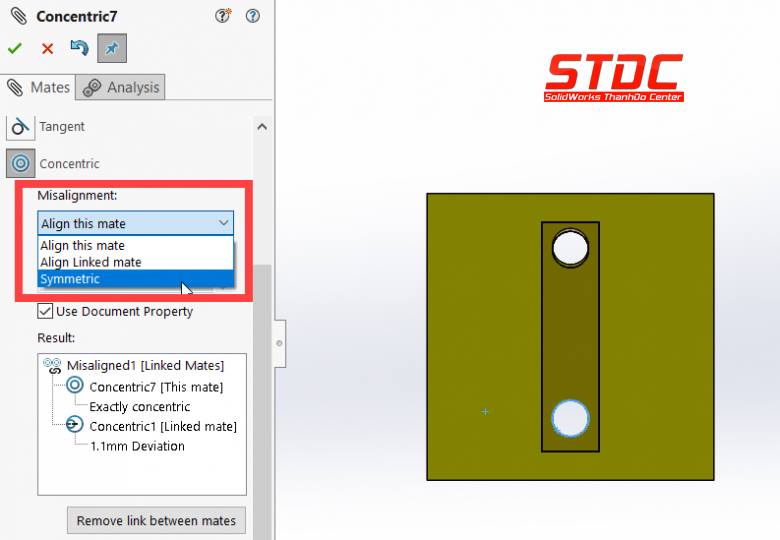

Trong Property Manager cho phép lắp độ đồng tâm, độ lệch tâm có thể được áp dụng cho bộ lỗ đầu tiên hoặc thứ hai, hoặc chia đều cho hai bộ lỗ.

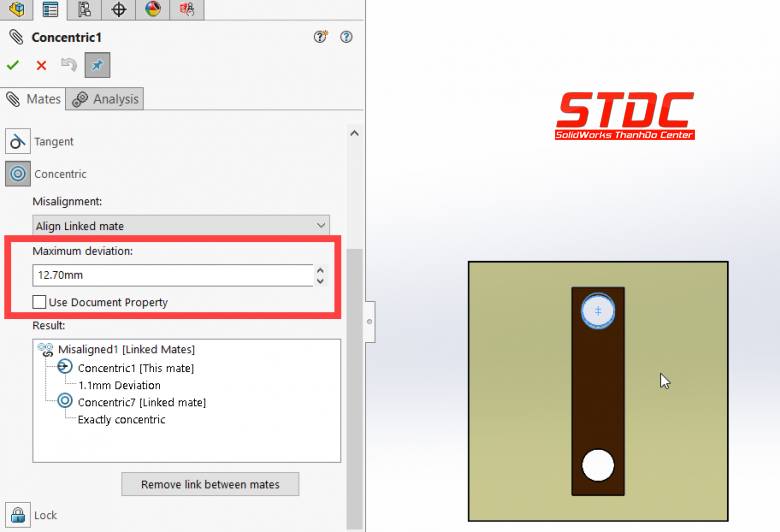

Độ lệch tối đa có thể được đặt khi tùy chọn ‘Use Document Property‘ bị tắt.

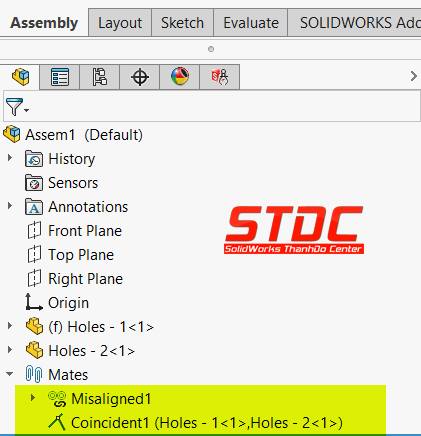

Lắp ghép lệch tâm được hiển thị trong một thư mục lắp ghép riêng biệt.
Video hướng dẫn Hỗ trợ ràng buộc đường tròn đồng tâm bị lệch tâm trong Solidworks 2018:
