SOLIDWORKS 2018: Công cụ Bounding Box

Bounding Box phù hợp với một hình khối ảo trên mỗi khối đặc duy nhất (không cấu trúc) và trả về giá trị độ dày, chiều rộng và chiều dài và đối chiếu chúng thành một mô tả mà bạn có thể hiển thị trong danh sách cắt. Những giá trị này tự động cập nhật khi thay đổi mô hình lý tưởng cho các tấm có kết cấu thép và tấm có cấu trúc bằng gỗ, chẳng hạn như đồ nội thất.

Nhưng điều gì sẽ xảy ra nếu bạn quyết định tạo ra ‘cấu trúc’ của bạn như là một lắp ráp được tạo thành từ các thành phần riêng lẻ chứ không phải là một phần mối hàn đa điểm? Vâng, trong các phiên bản trước của SOLIDWORKS (trước năm 2018), bạn sẽ mất hoàn toàn chức năng Bounding Box. Vấn đề này đã được khắc phục với một tính năng Bounding Box mới trong SOLIDWORKS 2018 có sẵn cho các bộ phận và thực hiện một hoạt động tương tự. Tuy nhiên, thay vì cắt các thuộc tính danh sách, nó sẽ điền các thuộc tính tệp cấu hình cụ thể với các giá trị độ dài, độ dày, chiều rộng và khối lượng.

Các giá trị nhận được rất hữu ích cho các ứng dụng khác nhau, chẳng hạn như tạo ra một mô tả cho một phần được tham chiếu trong khối tiêu đề của bạn hoặc Bill Of Materials (BOM). Nó cũng cho phép bạn tính toán kích thước nguyên vật liệu hoặc tính toán giao hàng, v.v.

Công cụ Bounding Box hoạt động như thế nào?

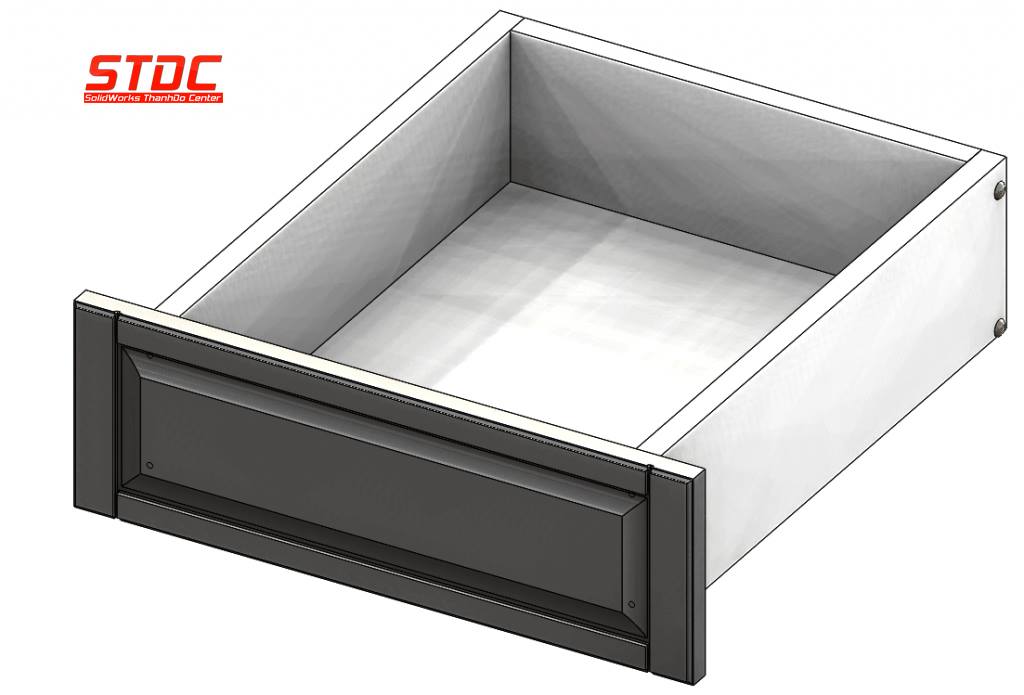

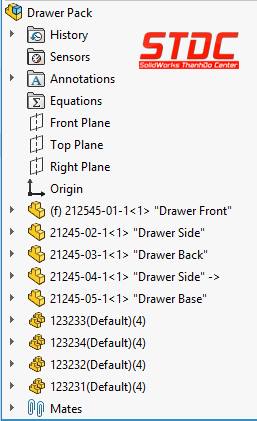

Hãy xem ví dụ sau. Ở đây chúng tôi đã tạo ra một lắp ráp gói ngăn kéo , tại đó mỗi bảng / thành phần là một part.

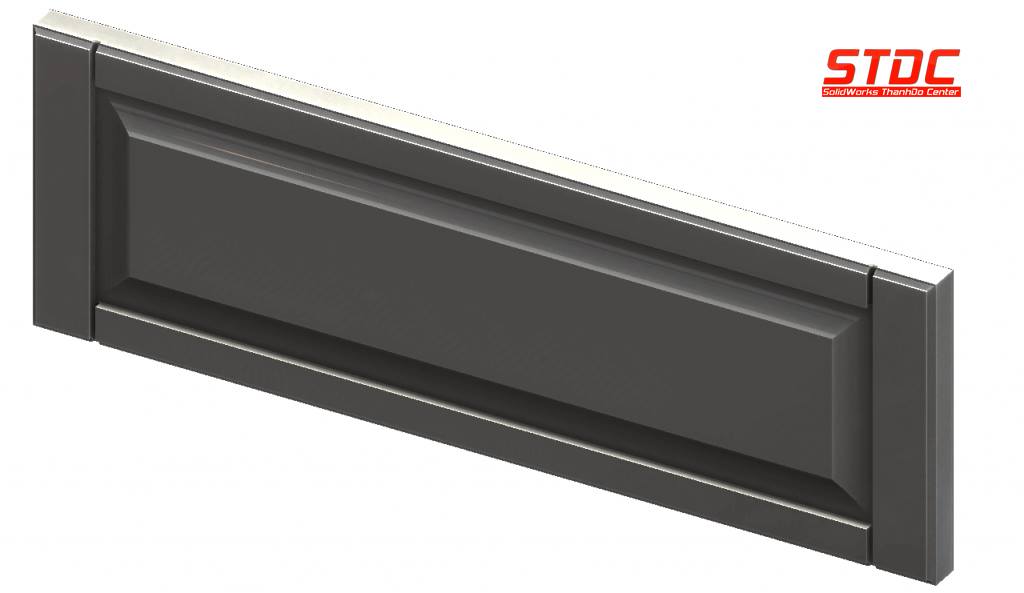

Hãy xem cách áp dụng tính năng Bounding Box cho mặt trước ngăn kéo.

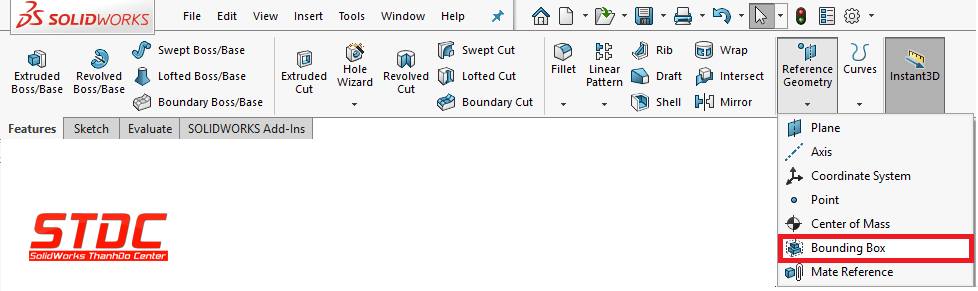

Đầu tiên, khởi chạy công cụ Reference Geometry -> Bounding Box.

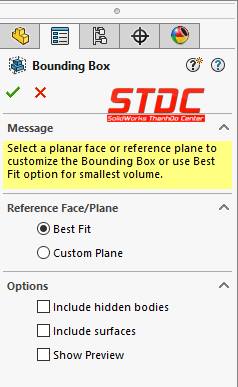

Thao tác này sẽ khởi chạy trình quản lý thuộc tính Bounding Box.

Tiếp theo, chọn tùy chọn ‘Phù hợp nhất(Best Fit)‘ và chọn đánh dấu màu xanh lá cây để hoàn thành tính năng. ‘Best Fit’ sẽ phù hợp với hình khối ảo nhỏ nhất xung quanh hình học mô hình. Trong khi Mặt phẳng tùy chỉnh sẽ cho phép bạn chọn mặt phẳng hoặc 2 chiều để xác định hướng của Bounding Box.

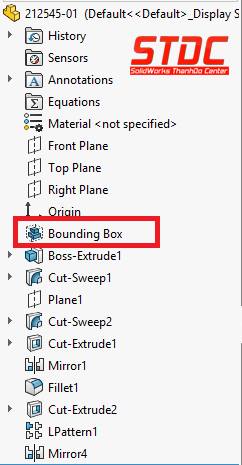

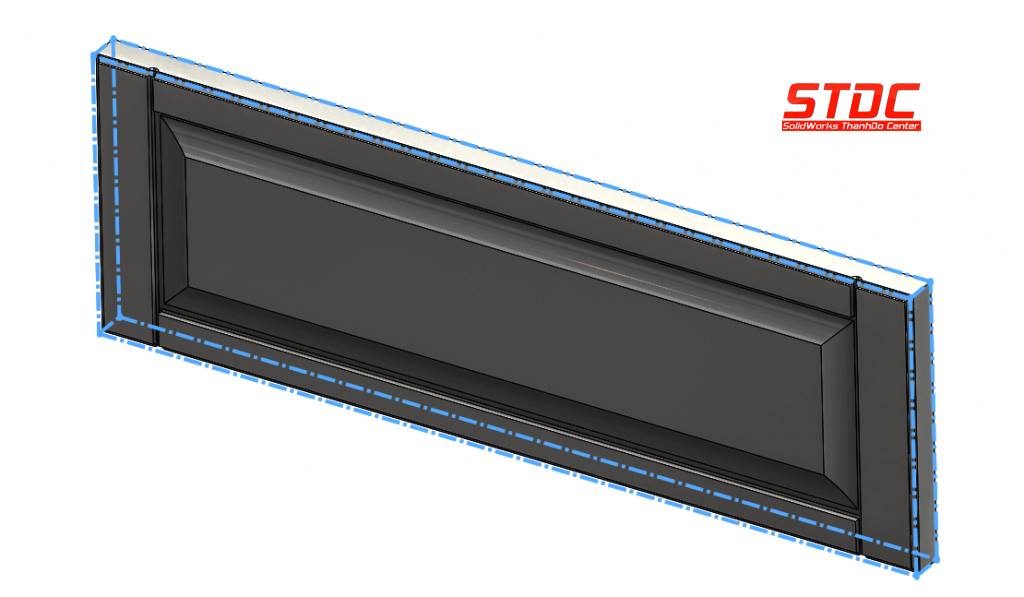

Một tính năng Bounding Box được thêm vào trên cùng của cây và một hình khối ảo được áp dụng cho các khoảng của mô hình được tạo ra (được hiển thị với đường chấm chuỗi màu xanh).

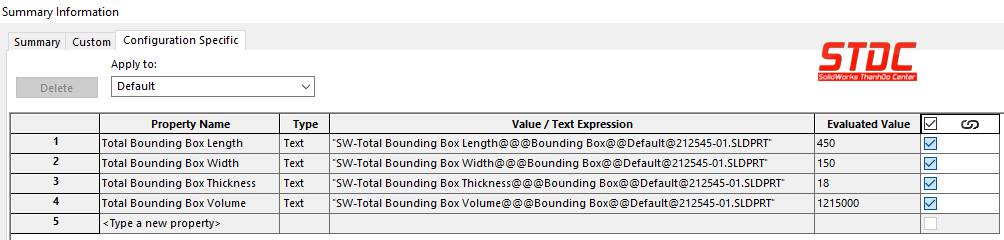

Nếu bây giờ chúng ta kiểm tra các đặc tính cấu hình cụ thể, bạn sẽ thấy nó tạo ra một thuộc tính tổng chiều dài, chiều rộng, độ dày và khối lượng của Bounding Box tổng hợp.

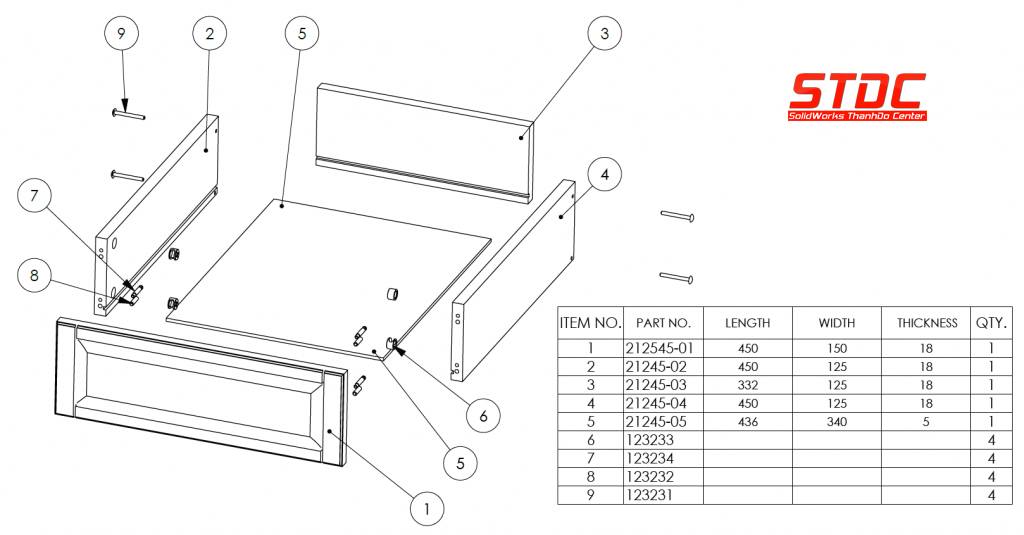

Điều này đã được thực hiện với tất cả các bảng trong lắp ráp gói ngăn kéo. Nếu chúng ta tạo một BOM cho lắp ráp này, bạn có thể thấy chúng ta có thể tham chiếu các giá trị Bounding Box trong các cột riêng của chúng.

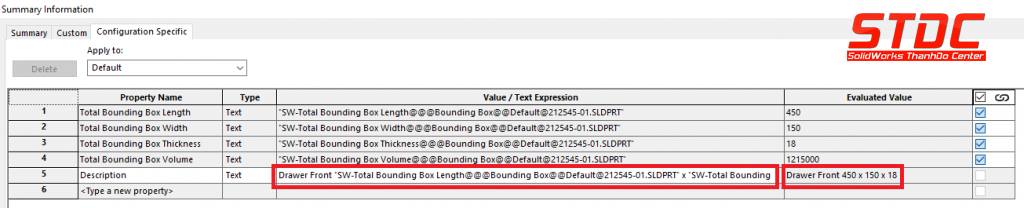

Chúng tôi cũng có thể đối chiếu các giá trị đó thành thuộc tính được gọi là ‘Mô tả (Description)‘.

Điều này cho chúng ta một thuộc tính tham số ‘Mô tả (Description)‘ chiều dài, chiều rộng, độ dày cột không còn cần thiết trong BOM.

Nếu bạn quyết định sử dụng tính năng Bounding Box với phần đa thân, nó sẽ áp dụng Bounding Box cho cả hai thân khối theo hình dưới đây.

Các tùy chọn bổ sung trong Bounding Box cho phép bạn tính đến các phần ẩn, bề mặt và hiển thị xem trước.

Bản cập nhật tuyệt vời khác được giới thiệu lần đầu tiên trong SOLIDWORKS 2018!

Chúng tôi hy vọng bạn thấy hữu ích!
