Tạo biểu tượng nhanh

Tạo biểu tượng trong SOLIDWORKS Electrical

Trong khi SOLIDWORKS Electrical cung cấp một thư viện rộng lớn của các biểu tượng  và nó có thể là biểu tượng bạn cần, điều này đặc biệt đúng với biểu tượng trên đường biểu đồ (Line Diagram Symbols) . Đây là một biểu tượng kiểu đẹp hơn.

Vậy làm thế nào tôi có thể nhanh chóng tạo ra những biểu tượng này?

Trước tiên, bạn sẽ cần một hình ảnh để sử dụng trong biểu tượng; Tôi tìm thấy hoặc lấy hình ảnh từ một cửa hàng trực tuyến đang hoạt động hoặc lấy một hình ảnh SOLIDWORKS. Đầu tiên trong SOLIDWORKS Electrical đi đến trình quản lý ký hiệu, bạn sẽ tìm thấy điều này dưới tab thư viện.

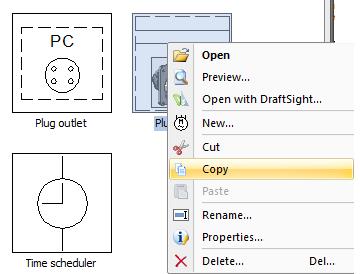

Nếu bạn đi đến phân loại và phong cách của biểu tượng bạn muốn và chọn chuột phải và chọn sao chép, sau đó bạn có thể dán để tạo một bản sao. Bản sao sẽ được tạo với tên gốc được nối với +1. Nếu bạn không thể thấy tên, hãy chọn cấu hình và chọn tên. Sau đó, bạn có thể chuột phải vào biểu tượng “correct” và chọn đổi tên từ hộp thoại và chọn tên hợp lý cho biểu tượng mới.

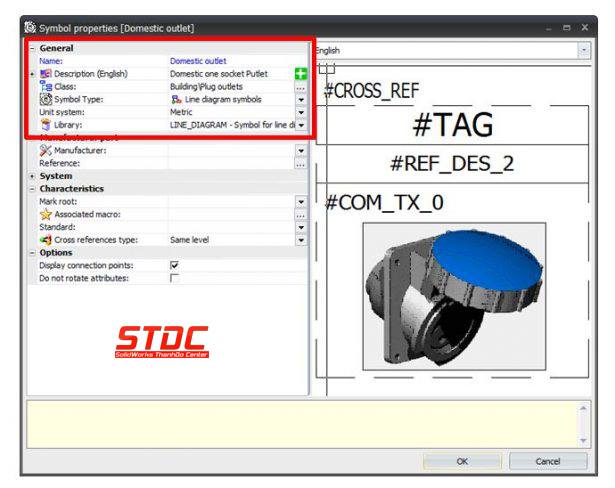

Nếu bây giờ bạn chọn chuột phải vào biểu tượng, bạn có thể truy cập “thuộc tính” và thay đổi mô tả.

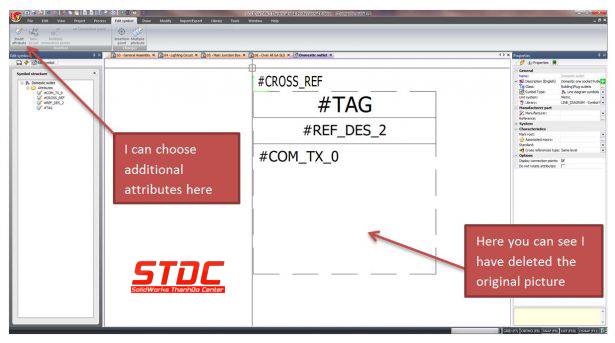

Bây giờ chúng ta cần phải thay đổi biểu tượng thực tế và kích đúp vào biểu tượng để mở nó trong trình soạn thảo.

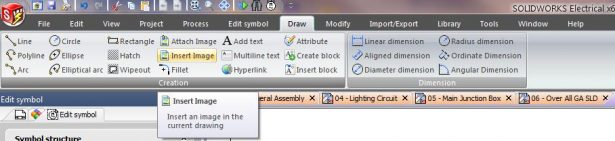

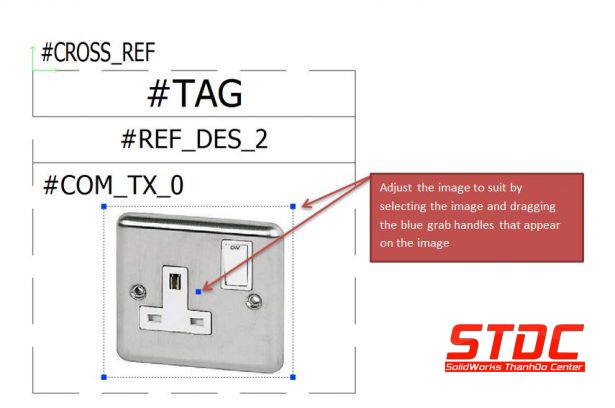

Bây giờ chọn chèn hình ảnh từ tab Draw, kéo biểu tượng này vào vị trí mong muốn. Khi chèn một hình ảnh, hãy chắc chắn rằng đây là một bitmap nếu không điều này không thể thực hiện.

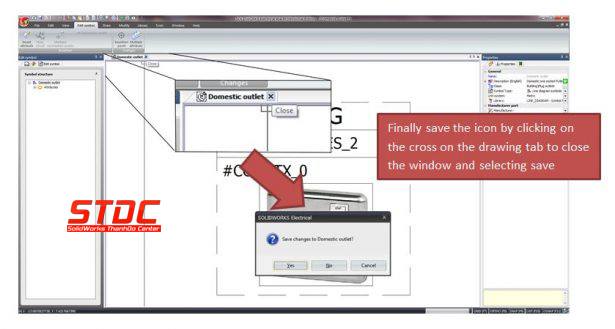

Khi đã định vị được cách bạn muốn, đó là lúc để lưu Biểu đồ Sơ đồ đường dây mới.

Bây giờ bạn có một biểu tượng bổ sung để sử dụng trong tất cả các sơ đồ đường dây của bạn.
