SOLIDWORKS Treehouse- làm việc với bản vẽ lắp ráp dễ dàng hơn

SOLIDWORKS Treehouse là một ứng dụng tuyệt vời, nơi bạn có thể tạo ra các cấu trúc lắp ráp mới hoặc mở các assembly hiện có để trực quan hóa cách bố trí. Điều này được tìm thấy trong phần Start > SOLIDWORKS Tools > SOLIDWORKS Treehouse.

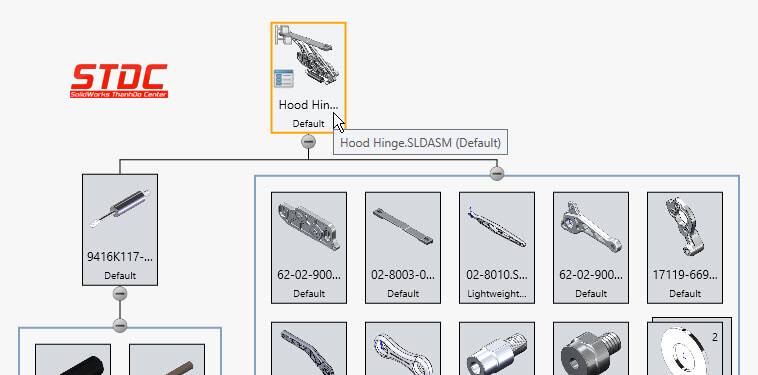

Các phiên bản trước chỉ có chế độ xem dạng cây. Trong khi đây là một công cụ trực quan tuyệt vời, các ô xếp sẽ khiến bạn khó nhìn thấy tất cả thông tin như tên tệp đầy đủ. Bạn có thể di chuột qua ô để xem tên tệp đầy đủ.

Chế độ xem danh sách

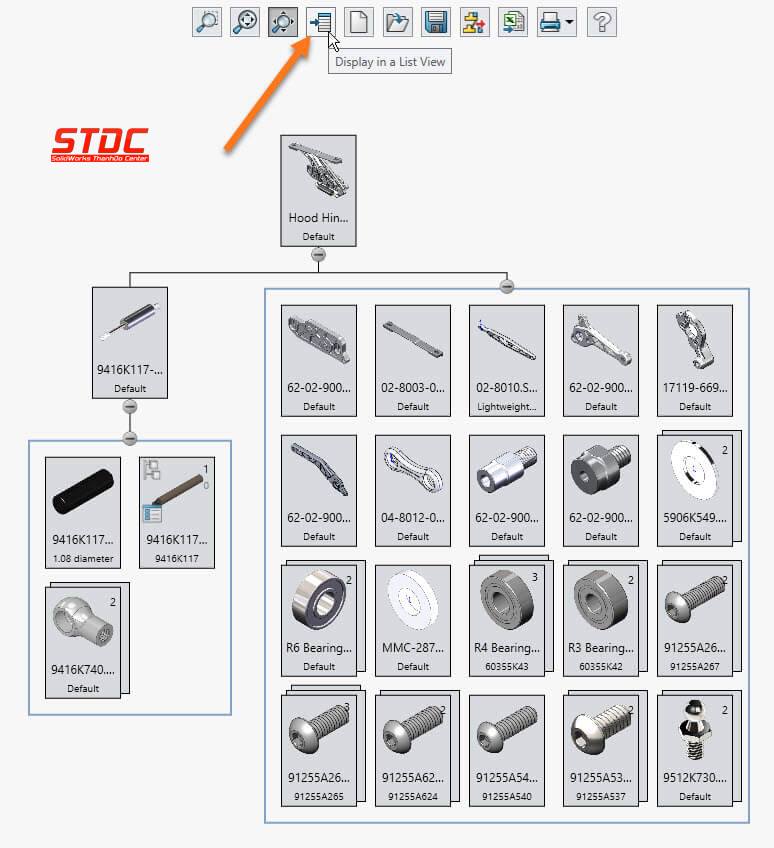

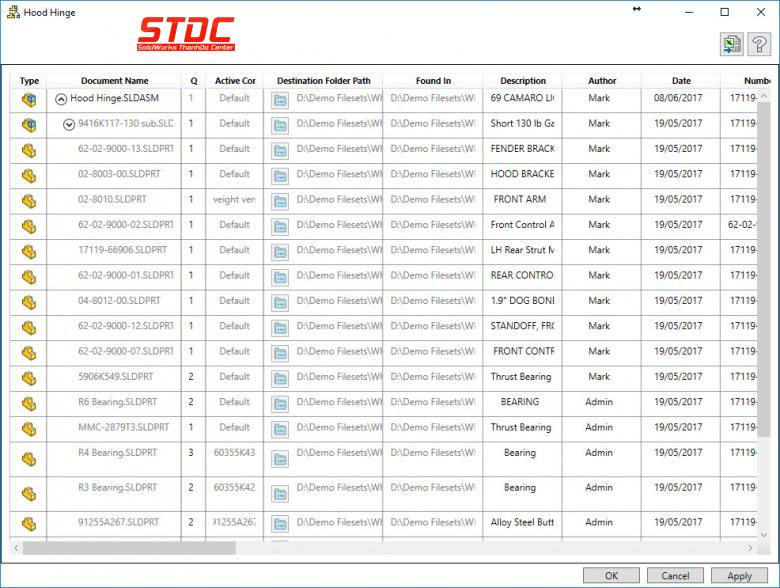

SOLIDWORKS Treehouse 2018 giới thiệu một Chế độ xem danh sách mới hiển thị các thành phần được tham chiếu tương tự như File > Find References trong SOLIDWORKS. Tuy nhiên danh sách này cung cấp cho bạn thêm thông tin và kiểm soát.

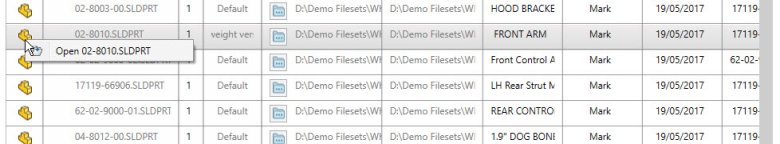

Bạn có thể nhấp chuột phải vào biểu tượng thành phần để mở tệp trong SOLIDWORKS.

Thuộc tính tùy chỉnh

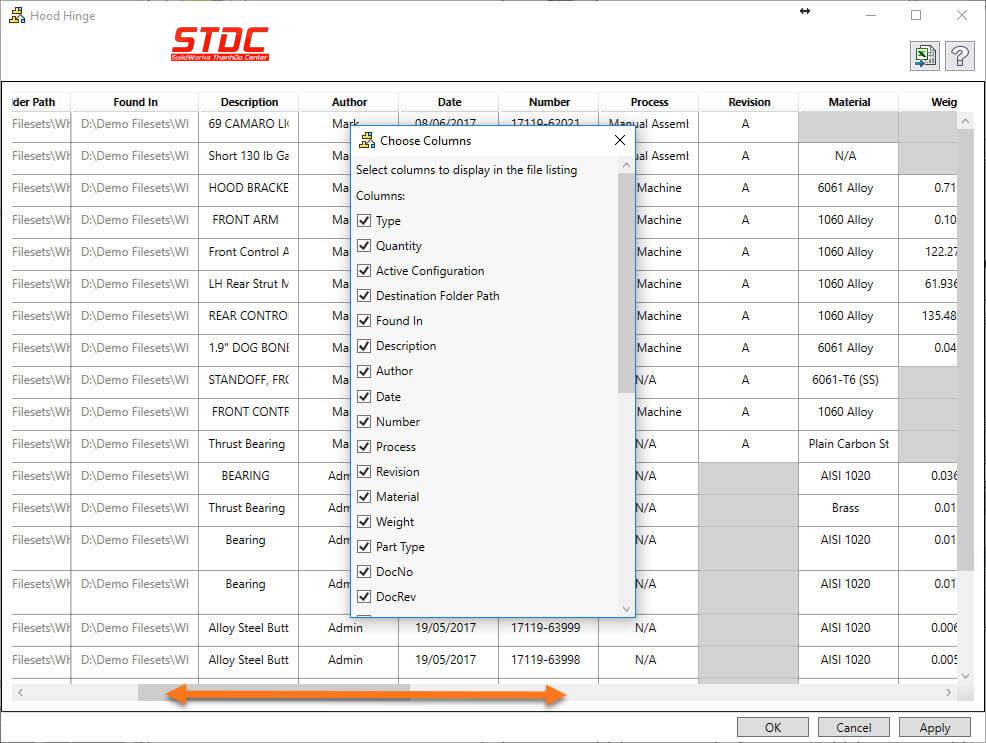

Điều này cũng bao gồm các cột của tất cả các thuộc tính tùy chỉnh được tìm thấy trong mỗi thành phần. Có một biểu tượng Thuộc tính tùy chỉnh trên mỗi ô trong chế độ xem trước đó, tuy nhiên đây là một cách hữu ích để xem mọi Thuộc tính tùy chỉnh của tất cả các thành phần. Bạn có thể nhấp chuột phải vào bất kỳ cột nào để chọn các mục cần hiển thị / ẩn. Cột cũng có thể được tổ chức lại.

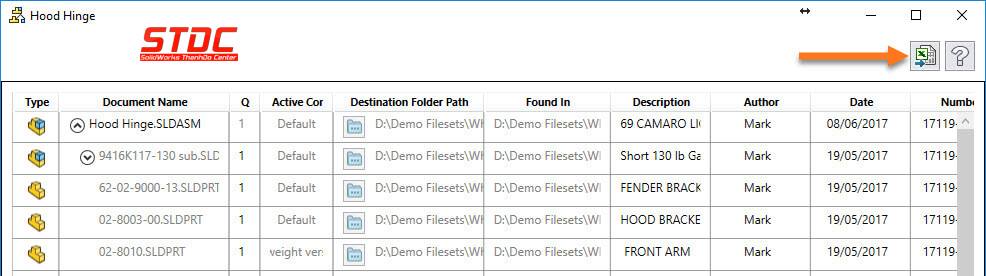

Chế độ xem danh sách này sau đó có thể được xuất sang Microsoft Excel.

Sao chép thành phần

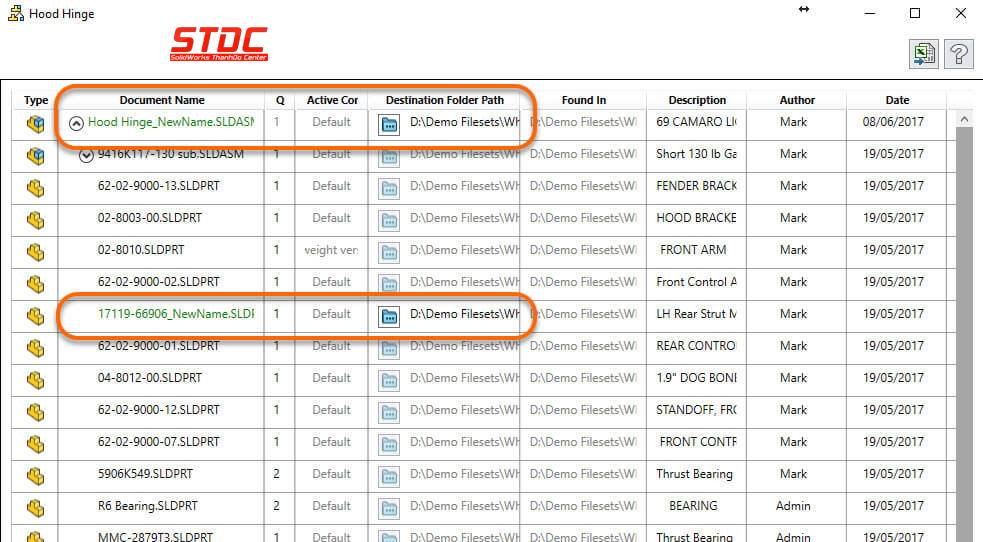

Nhấp đúp vào tên thành phần cho phép bạn lưu một bản sao có tên khác và / hoặc sửa đổi thư mục đích khi cần. Bạn không cần phải đổi tên nếu thư mục đích khác nhau, mặc dù bạn luôn nên tránh các tệp trùng lặp có cùng tên. Thành phần cấp trên phải có bản sao mới được tạo trước khi bạn có thể tạo bản sao của thành phần cấp thấp hơn. Bất kỳ thành phần nào không được tạo dưới dạng bản sao riêng biệt sẽ vẫn được tham chiếu trong các lắp ráp mới. Các tài liệu mới được đánh dấu bằng màu xanh lục.
