SOLIDWORKS Routing – Định tuyến SOLIDWORKS

Định tuyến SOLIDWORKS là gì? SOLIDWORKS Routing là một add-in cho phép bạn hoàn toàn tự động hóa quá trình định tuyến đường ống, hệ thống ống hoặc thậm chí cáp, tiết kiệm cho bạn nhiều giờ mô hình hóa như các phương pháp truyền thống. Trong bài viết này, chúng tôi muốn cho bạn thấy những lợi ích của việc sử dụng modul này. Chúng tôi biết rằng các dự án thường có thời hạn chặt chẽ, vì vậy tiết kiệm thời gian ở bất kỳ giai đoạn nào cũng có thể giảm bớt áp lực. Định tuyến SOLIDWORKS là một gói có sẵn với tất cả các giấy phép cao cấp.

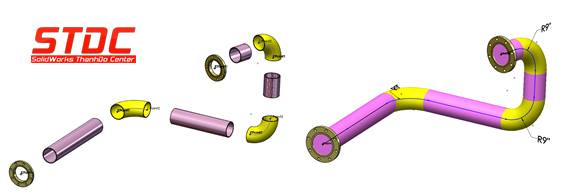

Làm thế nào nó hoạt động? Một đường Route được điều khiển từ một bản phác thảo 3D, vậy phần mềm làm việc phía sau là gì? SOLIDWORKS Routing được điều khiển từ một cơ sở dữ liệu. Khi bạn đã chọn đúng lịch biểu bạn đang sử dụng, nó sẽ tự động nhận các phần liên quan đến lịch biểu đó. Ví dụ, nếu bạn sử dụng một mặt mép cạnh ‘Sch40’, tất cả các đường ống và khuỷu tay sẽ là cùng một lịch trình. Sau đó nó gán các thành phần định tuyến có liên quan cho bản phác thảo 3D. Tôi không chỉ sử dụng các phương pháp phác thảo truyền thống để tạo đường ống? Phương pháp thay thế của bạn để tạo đường ống sẽ liên quan đến việc sử dụng các bản phác thảo 3D. Sau đó, bạn có thể kết nối các ống có liên quan với một loạt các lần quét và các mặt mép cạnh được đặt làm tùy chỉnh. Sử dụng phương pháp này, bạn sẽ không nhận được một bảng nguyên liệu được sản xuất trên bản vẽ của bạn. Điều này có thể thêm một lượng thời gian đáng kể vào việc tạo mô hình của bạn. Trong định tuyến SOLIDWORKS, một khi bạn đã hoàn thành đường ống, bạn sẽ có tùy chọn để đưa mô hình vào bản vẽ 2D cùng với một bảng các tài liệu sẽ liệt kê thông tin ống chính xác chiều dài cắt của đường ống. Tùy chọn này sẽ không khả dụng nếu bạn đã tạo nó theo cách thủ công. Một ưu điểm khác là khả năng dễ dàng xác định các phân đoạn ống cuộn và nó sẽ nắm bắt chi tiết chính xác khi đưa vào bản vẽ. Định tuyến SOLIDWORKS có khả năng tuyệt vời để tự động định tuyến giữa các điểm định tuyến đã cho, nhưng nếu ví dụ tuyến đường của bạn cần theo một lối đi, bạn có tùy chọn để định tuyến dọc theo hình.

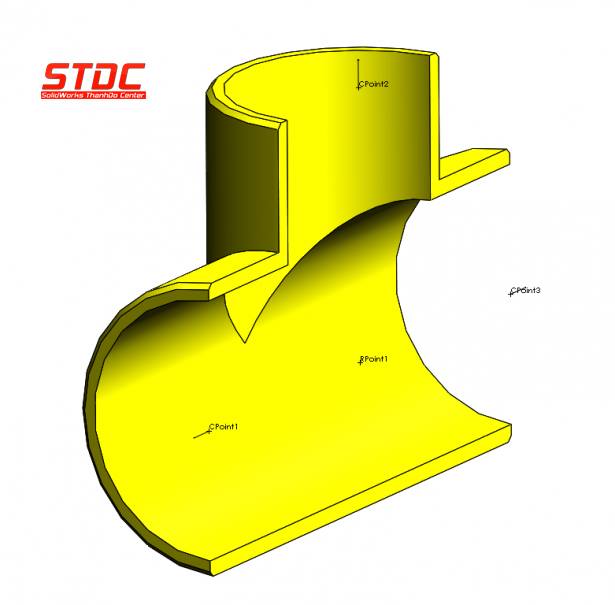

Điều gì tạo thành một thành phần định tuyến? Đối với một part được coi là một thành phần định tuyến, nó cần chứa các thuộc tính nhất định (các điểm lộ trình và các điểm kết nối). Chúng dễ dàng được thêm vào mặc dù thuật toán Định tuyến Thành phần dành cho các phần tùy chỉnh và đã có trong thư viện Thiết kế hoặc bất kỳ tiêu chuẩn nào bạn có thể tải xuống thông qua nội dung SOLIDWORKS. Các điểm kết nối (điểm C) sẽ kết nối thành phần với bản phác thảo 3D và Điểm lộ trình (điểm R) xác định hướng và vị trí mà ống hoặc cáp ống của bạn sẽ bắt đầu.

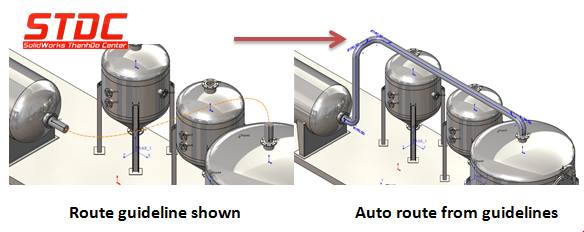

Nhập P & ID Các dự án kỹ thuật hiếm khi được điều hành bởi một người. Ví dụ, nếu bạn đang làm việc trên một dự án đã được sắp xếp, người quản lý dự án sẽ có thể nạp lại các vị trí của thiết bị (thông qua tệp .xml) và SOLIDWORKS sau đó có thể tự động định tuyến giữa các thành phần.

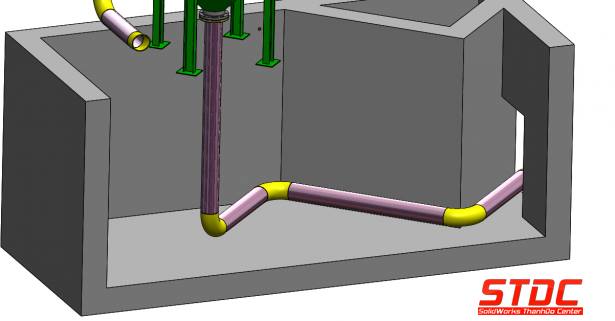

Sự khác nhau giữa các dạng tuyến đường là gì? Đường ống cứng và thường đi theo đường thẳng với 90 hoặc 45 độ khuỷu tay để thay đổi hướng. Hệ thống Ống bạn có thể tưởng tượng một ống cao su, được điều khiển bởi một chốt trục để có được hình dạng và tuyến đường hình dạng tự do. Cáp hoạt động theo cách tương tự như hệ thống ống nhưng được sử dụng cho điện. Xác nhận ? Nếu trước đó bạn đã tạo bố cục ống theo định dạng 2D, bạn không có cách nào để tìm hiểu xem hệ thống của bạn có hoạt động chính xác hay không. Một ưu điểm khác của việc sử dụng định tuyến SOLIDWORKS là bạn có thể chạy mô phỏng luồng trên các tuyến đường của mình.

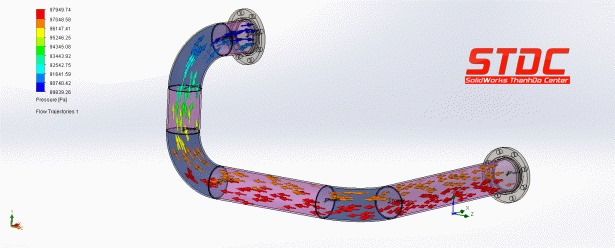

Hình ảnh trên đại diện cho một mô phỏng luồng chạy trên một bố trí đường ống cơ bản, và đã được trình bày để hiển thị các khu vực áp suất cao và thấp, cho phép bạn sửa đổi và xác nhận các tuyến đường ống của bạn. Nếu bạn muốn biết thêm về SOLIDWORKS Routing, tại sao không tham dự một trong các khóa đào tạo của chúng tôi  ?
