Tạo Variable pattern
Việc bố cục, nhân bản một đối tượng feature/ body là một thực tế phổ biến của thiết kế, để nhân bản hình học mà không cần tạo ra nó từ đầu. Nhiều mẫu thiết kế dựa trên tính năng Pattern để tạo nhiều phiên bản của hình học có cùng kích thước giống hoặc khác nhau.
Variable pattern là một kiểu như vậy cho phép bạn sắp xếp các tính năng theo các kích thước đã chọn. Bảng mẫu có thể được sửa đổi để thay đổi tất cả các cá thể trên bề mặt phẳng hoặc cong

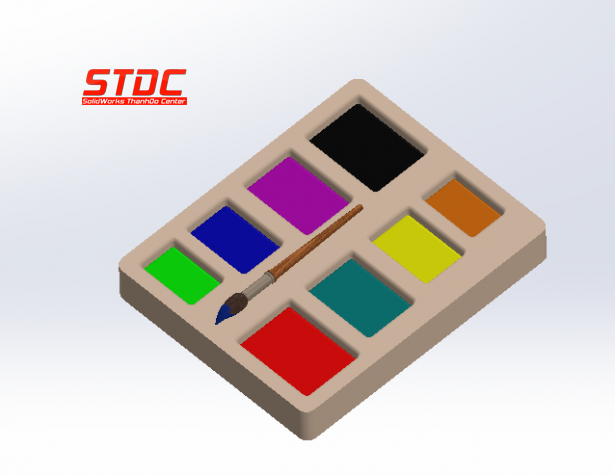

Ví dụ 1: Tạo một mô hình Linear Variable pattern
- Mở Variable pattern feature từ phần xổ xuống của menu linear pattern.

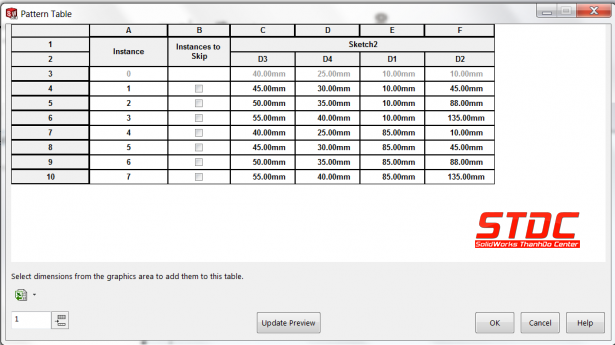

- Chọn đối tượng feature bạn muốn tạo pattern và sau đó chỉnh sửa bảng
- Sau đó chọn kích thước từ vùng đồ họa để thêm chúng vào bảng này
- Bạn có thể sửa đổi từng kích thước đã được chọn để tạo nhiều phiên bản khác nhau.

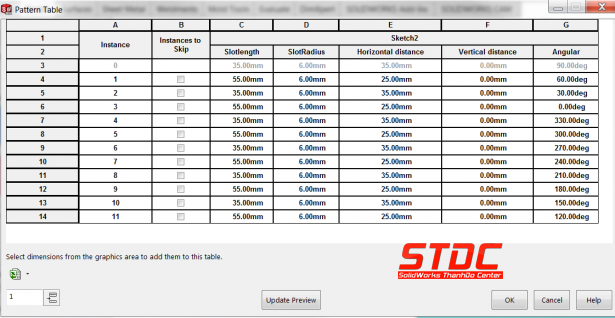

Ví dụ 2: Tạo một Circular Variable pattern
Một hình tròn khác nhau có thể được tạo ra bằng cách sử dụng kích thước góc để thay đổi.
Bạn cũng có thể chèn một bảng tính excel vào bảng này. Chức năng này có thể giúp bạn thiết kế nhanh hơn với những tham số thiết kế của bạn.
