Thay đổi định dạng các Sheet trong bản vẽ
Việc thay đổi định dạng trang (Sheet format) của bất kỳ bản vẽ Solidworks Drawing nào cũng có thể là một tác vụ không mong muốn, đặc biệt nếu có nhiều trang(Sheet) để hoán đổi các định dạng(Format).

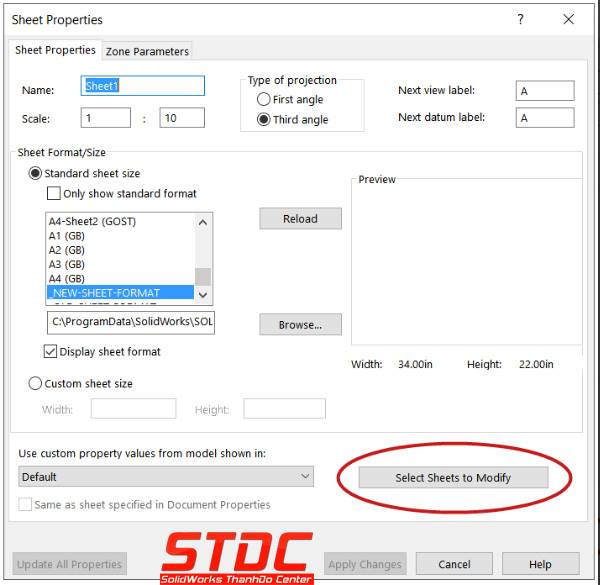

Từ phiên bản Solidworks 2017 có chức năng mới hỗ trợ cho việc hiệu chỉnh lại các Sheet. Nút “ Select Sheets to Modify ” mới xuất hiện trong hộp thoại Sheet Properties thể hiện trong hình bên dưới:
Tùy chọn này sẽ cho phép bạn chọn từ danh sách các Sheet hiện có, để bạn có thể áp dụng các thuộc tính trang( Sheet Properties) , định dạng trang và tham số vùng (zone parameters) cho nhiều trang theo ý muốn – tất cả cùng một lúc!
Thay đổi Sheet Format
1.Mở hộp thoại Sheet Properties bằng cách nhấp chuột phải vào bất kỳ Sheet nào .
2.Từ tab Sheet Properties, chọn nút ” Select Sheets to Modify” (Chọn trang để sửa đổi).
3.Chọn các Sheet để thay đổi bằng cách chọn các hộp kiểm và kích OK .
4.Thay đổi Sheet Propertis mong muốn và Zone Parameters.
5.Kích chọn Apply để thay đổi.

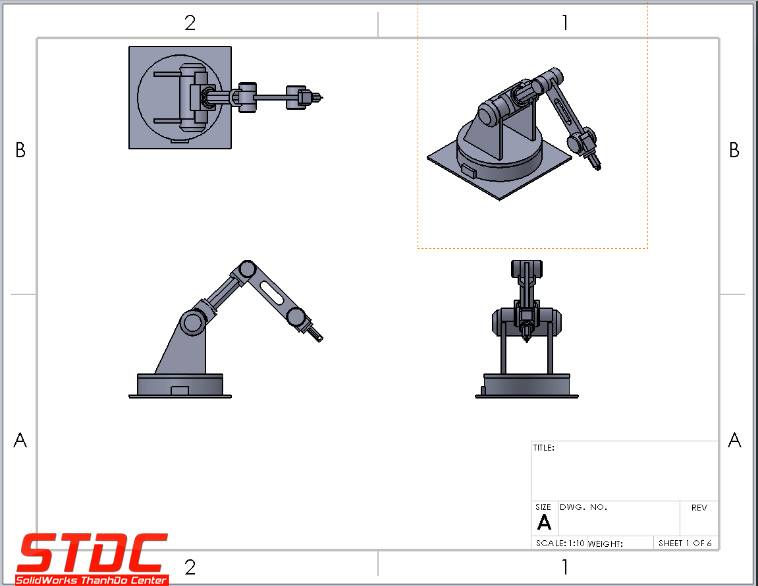

Kết quả chính xác như bạn mong đợi, tất cả các Sheet đã chỉ định đều có Sheet Properties được sửa đổi!
