Smart Components – công cụ giúp tăng tốc quá trình lắp ráp

Nếu bạn phải lắp ráp nhiều chi tiết tiêu chuẩn vào tấm cơ sở nào đó của bạn, hoặc nếu bạn có một số phần tùy chỉnh để được bắt vít, bu long, đinh tán hoặc gắn vào vị trí bất kì trong bản vẽ lắp ráp của bạn, thì bài viết về Solidworks Smart Components này là dành cho bạn.

Tạo thành phần thông minh ( Smart Components)

Ví dụ dưới đây nghiên cứu trường hợp là chúng ta cần phải chèn chi tiết  kẹp vào một bản vẽ lắp ráp và ràng buộc nó với một tấm cơ sở (như hình bên dưới). Chúng tôi cần phải có bu lông và cũng có lỗ bu lông trên tấm cơ sở cùng với mô hình chi tiết kẹp.

1.Tạo bản vẽ lắp ráp với mô hình tấm cơ sở là thành phần đầu tiên của bản vẽ  lắp ráp đó.

2.Chèn chi tiết kẹp vào bản vẽ và mặt dưới của kẹp trùng với mặt trên của tấm.

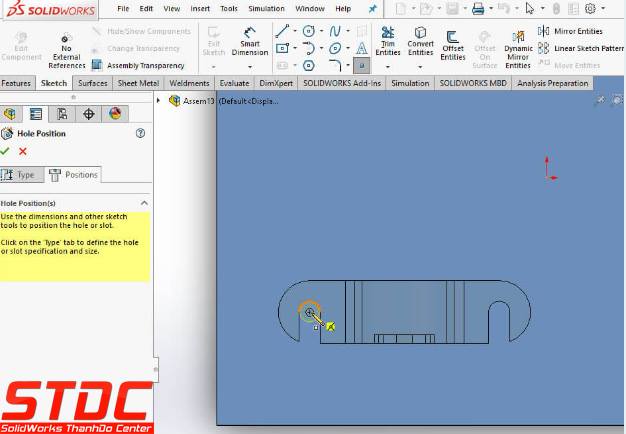

3.Sử dụng lệnh Edit Component (Chỉnh sửa thành phần) để chỉnh sửa tấm trong môi trường lắp ráp. Thêm hai  lỗ  lắp bulong vào tấm bằng cách sử dụng các lỗ bu lông kẹp để tham chiếu.

Khi sử dụng lệnh Cut Extrude  sẽ không hoạt động đối với lệnh Smart Components và sẽ không chèn vào lắp ráp sau này.

4.Chèn bu lông từ Thư viện trong Solidworks và lắp nó vào vị trí lỗ bắt bulong của kẹp.

5.Tạo thành phần chi tiết kẹp  thông minh bằng cách sử dụng lệnh : Tools > Make Smart Component

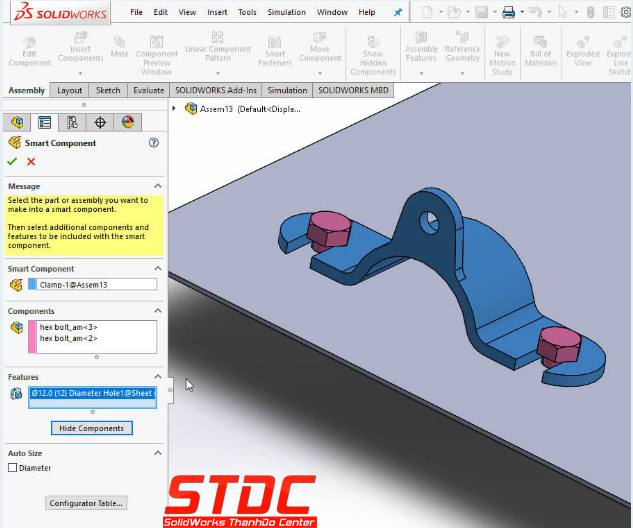

6.Chọn chi tiết kẹp trong ô Smart Component, hai bu lông trong ô Component và tính năng Hole wizard trong ô Features. Điều này xác định thành phần nào và tính năng nào sẽ được chèn vào chi tiết kẹp khi chèn nó vào một bản lắp ráp khác.

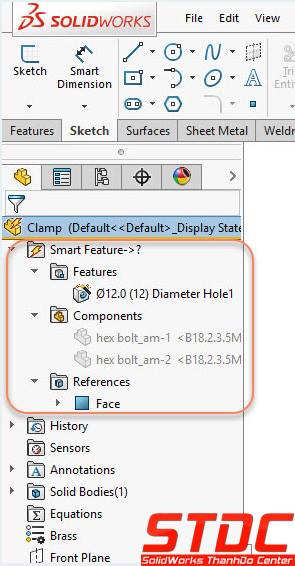

7.Kiểm tra cây tính năng (Feature Tree) trong mô hình phần kẹp. Sẽ có một thư mục Smart Feature trên đỉnh của cây tính năng. Mở rộng thư mục và kiểm tra các thư mục con để đảm bảo các tính năng, thành phần và tham chiếu chính xác.

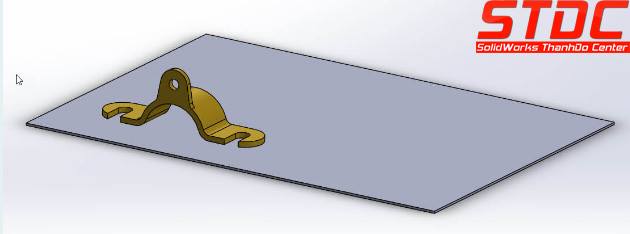

8.Bây giờ bạn tạo một bản vẽ lắp ráp mới và chèn vào một chi tiết tấm bất kì . Sau đó, chèn chi tiết kẹp và lắp ráp  nó với tấm trước đó.

9.Kiểm tra tên chi tiết kẹp trong Cây tính năng. Có một biểu tượng ngay phía trên tên của chi tiết đó. Ngoài ra, khi chọn nó trên cây tính năng, biểu tượng đó cũng xuất hiện trên chi tiết  trong vùng đồ họa. Nhấp vào biểu tượng đó trong khu vực đồ họa hoặc nhấp chuột phải vào tên của mô hình kẹp trong Cây tính năng và chọn “Insert Smart Features”.

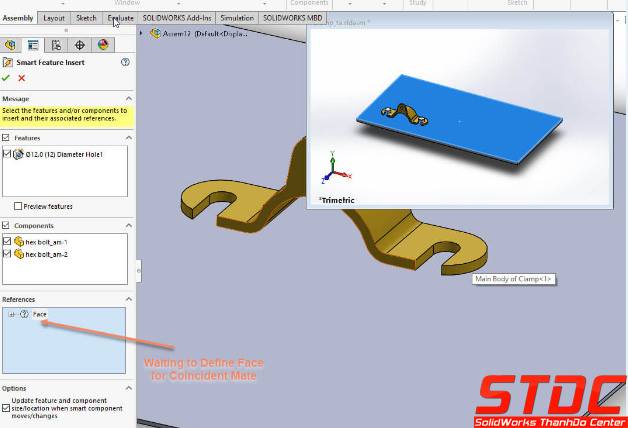

10.Chọn mặt trên của tấm trong phần References khi đó bu lông và các lỗ sẽ hiển thị trên kẹp.

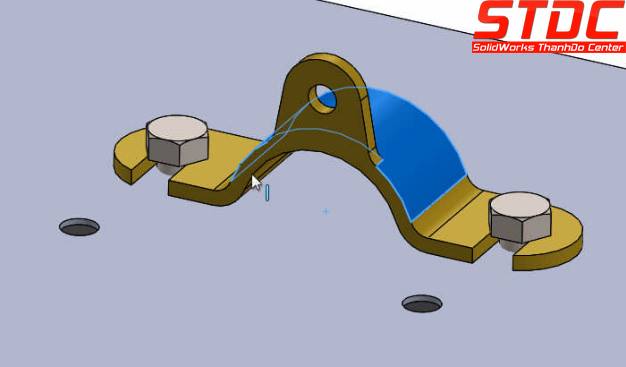

11.Bu lông và các lỗ sẽ di chuyển cùng với kẹp trong trường hợp kẹp được chuyển đến một vị trí khác trên tấm. Sau khi di chuyển kẹp, bạn cần phải xây dựng lại mô hình lắp ráp bằng cách nhấn Ctrl + B hoặc chọn lệnh Rebuilt trên thanh công cụ.
