Trong những bài viết trước, chúng ta đã làm quen với các khái niệm BA, BD, hệ số K cũng như cách tính toán giá trị của chúng. Những tính toán này sẽ xác định chiều dài của hình dạng phôi phẳng. Dưới đây là các cách tính toán mà SolidWorks đang thực hiện.

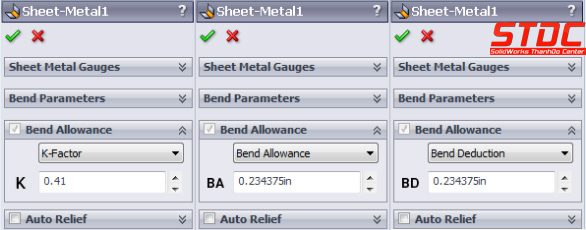

Các phương pháp tính toán chi tiết kim loại tấm

Hệ Số K

Khi bạn chọn hệ số K bất kì, SolidWorks sẽ tính toán giá trị BA dựa trên công thức sau:

BA = A*(π/180)*(R + K*T)

Trong đó:

K : hệ số K

T : độ dày của vật liệu

A : góc uốn cong

R : bán kính uốn

Khi BA được xác định, SolidWorks có thể tính toán độ dài phôi tấm trước khi uốn theo công thức bên dưới.

Bend Allowance – BA

Khi bạn chọn tùy chọn Bend Allowance, bạn có thể nhập trực tiếp giá trị giá trị BA vào bảng thông số. Bend Allowance là khoảng cách dọc theo trục trung tính của đường uốn, nghĩa là khoảng cách không thay đổi khi chi tiết được gấp hoặc trải phẳng.

Giá trị BA sau đó có thể được thêm vào khoảng cách trải phẳng (khoảng cách từ nơi bán kính uốn bắt đầu đến cuối chi tiết hoặc bán kính uốn tiếp theo) để xác định chiều dài tấm phẳng . Thêm tất cả các khoảng cách trải phẳng của chi tiết và giá trị BA của mỗi lần uốn sẽ bằng chiều dài tấm phẳng. Khi đó:

(Chiều dài chi tiết khi trải phẳng)  =  (Tổng kích thước phẳng) + (Bend Allowance * Số lần uốn)

(X + Y + Y + Z + Z) + (BA * 4)

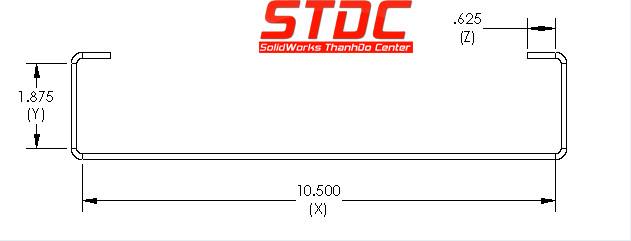

Tính theo giá trị Bend Allowance

Bend Deduction – BD

Khi bạn chọn tùy chọn Bend Deduction, SolidWorks sẽ thực hiện thao tác đơn giản hơn nhiều để xác định chiều dài chi tiết khi trải phẳng. Các kích thước bên ngoài của chi tiết được thêm vào với nhau, sau đó giá trị Bend Deduction (BD) mà bạn nhập vào được nhân với số lần uốn và được trừ vào tổng.

Vậy nên:

 Chiều dài chi tiết trải phẳng = (Tổng kích thước bên ngoài) – (Bend Deduction * Số lần uốn)

(A + B + B + C + C) – (BD * 4)

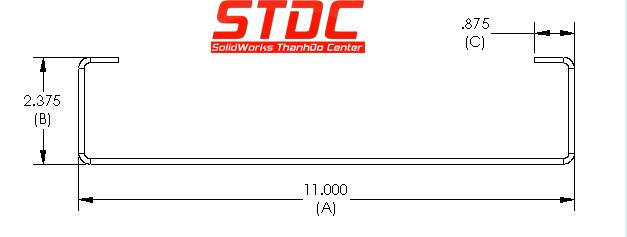

Tính theo giá trị Bend Deduction
