Sử dụng Exclude from cut list để quản lý các mối hàn trong Solidworks

   Một trong những thực tiễn phổ biến nhất mà chúng ta thực hiện khi thảo luận về chức năng Weldment( hàn ) với khách hàng là sử dụng các mối hàn ghép mô hình( những chi tiết khối bổ sung có trong tập tin Weldment để thể hiện khối lượng vật chất mối hàn – tại đây công cụ fillet bead không thể áp dụng, như trong ví dụ dưới đây:

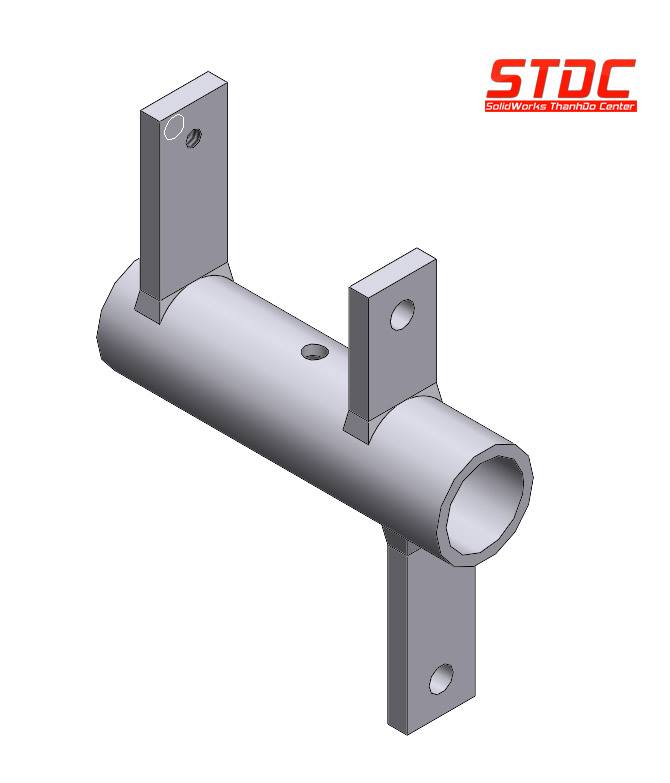

Một kết nối điển hình với các khối bổ sung

Thông thường thư mục Cut List (Solid Bodies) sẽ xuất hiện tương tự như hình ảnh bên dưới, nếu một trong số đó sử dụng các mục Cut List để áp dụng thuộc tính cho các chi tiết khác nhau bao gồm các mối hàn. Đây chính là việc tách các vật thể đại diện cho các mối hàn vào trong thư mục riêng của chúng.

Các thư mục Cut List

Kỹ thuật mà bạn có thể xem xét áp dụng ở đây là một quy trình làm việc để loại trừ một số chi tiết khỏi Cut List, ví dụ như các tập hợp trong thư mục MODELED WELDS, có thể được tạo bằng tay hoặc tự động, tùy thuộc vào cài đặt của bạn.

Loại trừ khỏi Cut List

Nhấp chuột phải vào Thư mục đại diện cho MODELED WELDS sẽ hiển thị các tùy chọn để Loại trừ các mối hàn từ thư mục trực tiếp hoặc nhập vùng thuộc tính Cut List của danh sách Cut. Ở đây trên tab Cut List Summary, bạn sẽ thấy ô tích để “Loại trừ” chi tiết hàn đó khỏi Cut List

Loại trừ khỏi Tùy chọn Danh sách Cắt

Với tùy chọn ” Exclude from Cut List” chúng ta có thể kiểm tra trong bảng danh sách cắt hàn:

Bảng Cut List

Hãy ghi nhớ điều đó khi bạn đang lên kế hoạch cho bộ phận hàn tiếp theo có yêu cầu đối với mối hàn để mô phỏng trực tiếp.
