Automatic Border tool (công cụ tạo khung,viền bản vẽ tự động ) cho phép chúng tôi kiểm soát hình dạng và các đoạn của đường viền định dạng bản vẽ như bố cục vùng (zone layout) và kích thước đường viền(border size). Chi tiết tạo khung bản vẽ và lưu chúng dưới dạng file mẫu định dạng bản vẽ(sheet format template) được cung cấp trong Drawing Automatic Border tool.
Tuy nhiên, cài đặt Drawing Border của ở đâu? Và tại sao Automatic Border Tool không thể truy cập được?
Thiếu thanh công cụ định dạng trang bản vẽ (Sheet Format Toolbar)

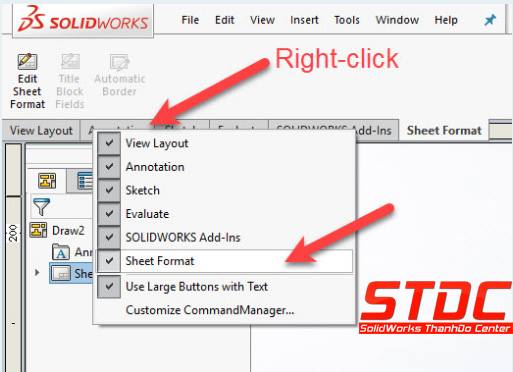

Biểu tượng lệnh Automatic border nằm dưới thanh sheet format có thể được ẩn trong bản vẽ mẫu của bạn. Nhấp chuột phải vào bất kỳ tab nào và nhận quyền truy cập vào danh sách thả xuống nơi bạn có thể kiểm tra thanh công cụ sheet format để hiển thị.
Tại sao lệnh Automatic Border bị vô hiệu hóa?
Lệnh Automatic Border được sử dụng để điều chỉnh bố cục vùng và kích thước đường viền. Tuy nhiên, khi làm việc trên các hình chiếu, kích thước, dung sai, v.v., ta không muốn làm hỏng cài đặt khung, đường viền trước đó. Vì lý do đó trong bản vẽ SOLIDWORKS có hai lớp hoàn toàn riêng biệt:
Một lớp được dành để vẽ các hình chiếu, kích thước, chú thích…
Lớp khác dành riêng cho định dạng bản vẽ, đường viền và khối tiêu đề….
Điều này khác với việc sử dụng các lớp(layer) trong bản vẽ nơi bạn tạo các layer kích thước riêng biệt từ chú thích hoặc ghi chú và các chi tiết khác.
Về sheet format, miễn là chúng ta không kích hoạt nó, bất kể chúng ta làm gì trên màn hình vẽ, không có gì xảy ra với sheet format. Ngoài ra, điều tương tự cũng xảy ra khi sheet format đang hoạt động. Khi đó, các hình chiếu, kích thước, chú thích bản vẽ không thể truy cập được. Do đó, vì đường viền nằm trên sheet format layer, nên sheet format phải được kích hoạt trước để có quyền truy cập vào automatic border command.
Edit Sheet Format
Để có quyền truy cập vào sheet format, hãy chọn biểu tượng “Edit Sheet Format” từ thanh công cụ Sheet Format hoặc nhấp chuột phải vào một vị trí miễn phí trên khu vực đồ họa và chọn Edit Sheet Format. Trong trường hợp tab Sheet Format không được hiển thị, bạn có thể nhấp chuột phải vào một vị trí bất kì trên vùng đồ họa bản vẽ và chọn lệnh Automatic Border từ danh sách thả xuống đó.
Khi cài đặt tùy chỉnh bản vẽ đã hoàn tất, bạn có thể được lưu file dưới dạng bản vẽ mẫu(drawing template). Khi đó bạn có thể sử dụng bản vẽ này để làm mẫu chung cho các bản vẽ khác.
